ABB AI810 3BSE008516R1 Analog Input Module, 8 Channels, 24VDC, S800 System
ABB AI810 module 3BSE008516R1 terminal block; selectable voltage/current input; 250Ω input resistance.
The ABB AI810 I/O module is mounted on the S800 rack with the MTU TU810 base and works with the controller.

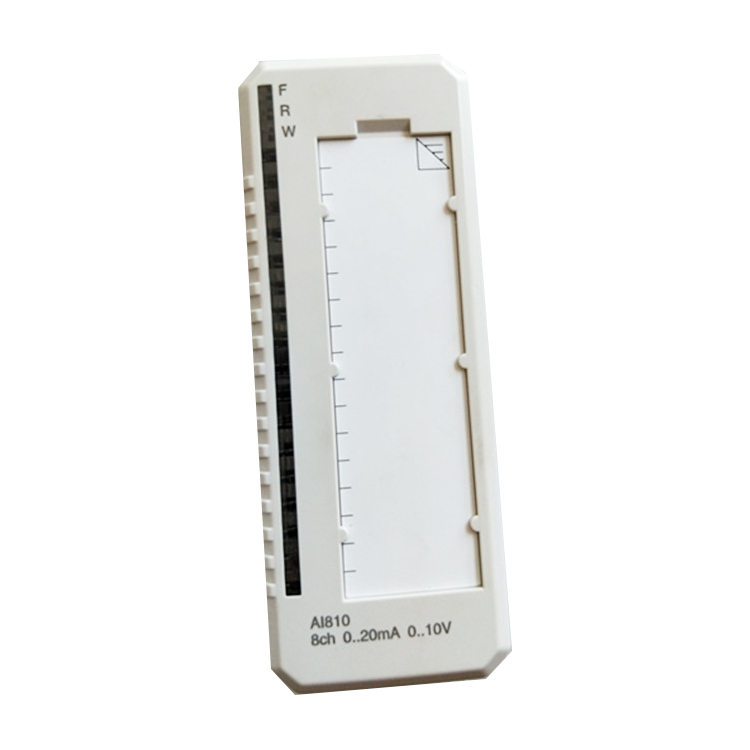

Módulo de entrada analógica ABB AI810 3BSE008516R1

El ABB AI810 (3BSE008516R1) Es un módulo de entrada analógica de 8 canales para el sistema de E/S ABB S800, que forma parte del sistema de control distribuido (DCS) Ability™ System 800xA y de las plataformas de control de procesos Freelance.Su función principal es convertir señales analógicas, como corrientes de 0 a 20 mA o voltajes de 0 a 10 V procedentes de transmisores y sensores, en valores digitales de 12 bits para el controlador de procesos, lo que permite una medición precisa de la presión, la temperatura, el caudal y el nivel en aplicaciones industriales.

  • Número de artículo :

    AI810

  • Pedido (cantidad mínima de pedido) :

    1

  • Pago :

    EXW

  • Origen del producto :

    Estonia

  • Puerto marítimo :

    Wuhan, Hubei, China

  • Plazo de entrega :

    3-5 days

  • Peso :

    0.5kg

  • Descripción de los productos

    Módulo de entrada analógica ABB AI810 3BSE008516R1

    Número de modeloAI810 3BSE008516R1
    Lugar de origenEstonia
    Dimensiones/Peso0,5 kg
    CondiciónNuevo y original
    Garantía1 año
    Términos de envíoDHL Fedex UPS
    PagoTT
    El tiempo de entrega3-5 días
    ServicioServicio en línea las 24 horas

    Paso a través de HART:

    Multimedia: El sistema dispone de función de paso directo y puede conectarse como E/S local (S800) o como E/S remota.

    Finalidad: Pone los datos HART a disposición de los clientes, por ejemplo, Fieldbus Builder.

    Protocolo: Protocolo HART

    Interfaz de software: Los datos de proceso, a través de una señal de 4 a 20 mA, se copian como E/S a variables de la aplicación. Los datos HART (estado y diagnóstico) están disponibles mediante la función de "paso directo".

    Interfaz de hardware: Módulos de E/S S800 AI845, AI895, AO845 y AO845; Módulos de E/S S900 AI930/931 y AO930.

    Interfaz OPC: Sí, a través del servidor HART OPC.

    DO880 3BSE028602R1

    Parámetros clave



    ArtículoEspecificaciones / Características
    Número de canales8 entradas unipolares de terminación simple
    Tipos de señales0…20 mA, 4…20 mA, 0…10 V, 2…10 V CC
    Resolución12 bits
    Plataforma del sistemaE/S ABB S800, compatible con System 800xA y Freelance; requiere MTU (por ejemplo, TU810, TU812, TU814, TU818, TU830, TU833, TU835, TU838, TU850).
    Tiempo de ciclo de actualización8 ms
    Error de mediciónMáx. 0,1%
    Aislamiento1 grupo de 8 canales aislados de tierra; tensión de aislamiento nominal 50 V; tensión de prueba dieléctrica 500 V CA
    Impedancia de entradaVoltaje: 290 kΩ; Corriente: 230–275 Ω
    DiagnósticoLEDs frontales: F (fallo), R (funcionamiento), W (advertencia); Supervisión de la fuente de alimentación interna
    Capacidad de intercambio en calienteSí, admite reemplazo en línea sin apagar el sistema.
    Consumo de energía1,5 W; Bus de módulo de +5 V: 70 mA, Bus de módulo de +24 V: 40 mA
    Dimensiones (Ancho x Alto x Profundidad)45 mm × 119 mm × 102 mm
    PesoAprox. 0,2 kg

    Características y ventajas principales

    • Entrada de señal flexible y alta precisión: La característica más destacada del módulo es su compatibilidad con ambos. señales de voltaje y corriente en cada canal, configurable mediante software, lo que lo hace adaptable a una amplia gama de sensores de campo.Proporciona alta precisión con una error máximo del 0,1% y una resolución de 12 bits, lo que garantiza datos fiables para el control de procesos..

    • Diagnóstico y protección robustos: El AI810 está diseñado para la fiabilidad, presentando aislamiento grupal desde tierra para proteger contra el ruido y las fallas eléctricas.Las entradas están protegidas contra cortocircuitos de hasta 30 V CC mediante resistencias PTC, y el módulo soporta Comunicación HART sin interferir con la señal analógicaLos sistemas de diagnóstico integrados y los LED simplifican la resolución de problemas..

    • Integración perfecta y capacidad de intercambio en caliente.: Como parte del sistema de E/S modular S800, el AI810 ofrece instalación sencilla en una MTU compatible y es Intercambiable en caliente, lo que permite reemplazar los módulos sin apagar el sistema, algo fundamental para minimizar el tiempo de inactividad en procesos continuos.Es compatible con una amplia gama de MTU y está certificado para su uso en lugares peligrosos y entornos marinos..

    Aplicaciones típicas

    El AI810 se utiliza ampliamente en aplicaciones de automatización de procesos y discretas que requieren una adquisición de señales analógicas precisa y de alta densidad, como por ejemplo::

    • Industrias de procesos: Monitorización de la temperatura, la presión, el caudal y el nivel en plantas químicas, petroquímicas y de generación de energía.

    • Automatización de fábricas: Adquisición de señales de sensores analógicos en líneas de fabricación, embalaje y manipulación de materiales.

    • Infraestructura: Monitorización de señales en el tratamiento de agua/aguas residuales y en la gestión de instalaciones a gran escala.
