El ABB DO802-eA (3BSE022364R2) Es un módulo de salida de relé de 8 canales de la familia de E/S S800L, diseñado para su uso con el sistema de control distribuido (DCS) ABB Freelance. Su función principal es convertir las señales de control del sistema en acciones de conmutación robustas y aisladas mediante 8 salidas de relé independientes, controlando directamente actuadores, contactores, válvulas e indicadores en aplicaciones de automatización industrial.
Número de artículo :
DO802-EA 3BSE022364RPedido (cantidad mínima de pedido) :
1Pago :
EXWOrigen del producto :
SwedenPuerto marítimo :
Wuhan, Hubei, ChinaPlazo de entrega :
3-5daysPeso :
0.5kgDescripción de los productos
Módulo de salida digital ABB DO802-EA 3BSE022364R2 en stock
| Número de modelo | DO802-EA 3BSE022364R2 |
| Lugar de origen | Suecia |
| Dimensiones/Peso | 0,5 kg |
| Condición | Nuevo y original |
| Garantía | 1 año |
| Términos de envío | DHL Fedex TNT EMS UPS |
| Pago | TT / Western Union |
| El tiempo de entrega | 3-5 días |
| Servicio | Servicio en línea las 24 horas |
Paso a través de HART:
Multimedia: El sistema dispone de función de paso directo y puede conectarse como E/S local (S800) o como E/S remota.
Finalidad: Pone los datos HART a disposición de los clientes, por ejemplo, Fieldbus Builder.
Protocolo: Protocolo HART
Interfaz de software: Los datos de proceso, a través de una señal de 4 a 20 mA, se copian como E/S a variables de la aplicación. Los datos HART (estado y diagnóstico) están disponibles mediante la función de "paso directo".
Interfaz de hardware: Módulos de E/S S800 AI845, AI895, AO845 y AO845; Módulos de E/S S900 AI930/931 y AO930.
Interfaz OPC: Sí, a través del servidor HART OPC.
Parámetros y características clave
| Artículo | Especificaciones / Características |
|---|---|
| Número de canales | 8 canales |
| Tipo de salida | Relé, normalmente abierto (NA), 8x1 canales |
| Compatibilidad de señal | 24-230 V CA/CC |
| Aislamiento clasificado | 250 V |
| Plataforma del sistema | ABB S800L, compatible con Freelance DCS |
| Montaje | Instalación en carril DIN |
| Temperatura de funcionamiento | -25°C a +70°C (típico para la serie S800L) |
| Dimensiones (Ancho x Alto x Profundidad) | 58,5 mm x 102 mm x 86,1 mm |
| Peso | Aprox. 0,24 kg |
| Certificaciones | CE, UL, CSA |
Salidas de relé versátilesLa característica más destacada del módulo son sus salidas basadas en relés, que permiten la conmutación directa de una amplia gama de cargas CA/CC (24-230 V). Esto proporciona mayor flexibilidad que las salidas de transistores, ya que puede manejar dispositivos tanto de CA como de CC desde un solo módulo. Los contactos normalmente abiertos también proporcionan un aislamiento seguro, de "contacto seco", entre el sistema de control y la carga.
Diseño robusto y fiableCada uno de los 8 canales está aislado individualmente con un aislamiento nominal de 250 V. Esto protege el sistema de control de sobretensiones y ruido en campo, garantizando un funcionamiento estable en entornos industriales adversos. El mecanismo de relé proporciona un alto nivel de protección contra cortocircuitos y sobrecargas, siendo a menudo más resistente que las salidas de estado sólido en tales condiciones de falla.
Integración y mantenimiento sencillosComo parte de la serie S800L, el módulo ofrece una instalación simplificada. No tiene puentes ni interruptores que configurar; el direccionamiento se configura automáticamente cuando se monta en el riel DIN. El panel frontal cuenta con indicadores LED para cada canal, lo que proporciona una indicación visual rápida del estado de salida para facilitar la resolución de problemas in situ. .
El DO802-eA se utiliza ampliamente para la conmutación robusta de alto voltaje en una variedad de industrias:
Actuación general: Control de contactores, arrancadores de motor y relés pequeños en plantas de fabricación.
Control de procesos: Control de electroválvulas, lámparas indicadoras y alarmas en instalaciones químicas, de petróleo y gas, y de tratamiento de agua.
Generación de energíaCircuitos de control de conmutación para equipos auxiliares y enclavamientos de seguridad.
Automatización de edificios: Control de la iluminación, los contactores de climatización y los sistemas de control de acceso.
P1: ¿Cuál es la función principal del DO802-eA?
A: Se trata de un módulo de salida de relé de 8 canales que proporciona conmutación aislada de cargas CA/CC de hasta 230 V, según las órdenes de un sistema DCS Freelance de ABB. .
P2: ¿Cuál es la principal diferencia entre el DO802-eA y un módulo de salida de transistor?
A: El DO802-eA utiliza salidas de relé, que son capaces de conmutar cargas de CA y CC y proporcionan un alto aislamiento. Las salidas de transistores suelen estar limitadas a cargas de CC y velocidades de conmutación más altas, pero son más susceptibles a sufrir daños por sobrecorriente o picos de tensión.
P3: ¿Cuál es la tensión de aislamiento nominal?
A: El módulo cuenta con una tensión de aislamiento nominal de 250 V .
P4: ¿Con qué sistema es compatible el DO802-eA?
A: Es parte de la Familia de E/S S800L y está diseñado específicamente para su uso con el ABB Freelance DCS .
P5: ¿El módulo requiere algún puente o interruptor para su configuración?
A: No. El DO802-eA no tiene puentes ni interruptores físicos. Su dirección y configuración se establecen automáticamente cuando se instala en el riel DIN. .
P6: ¿Qué indican los LED del panel frontal?
A: Los LED del panel frontal muestran el estado de cada canal de salida, lo que permite confirmar rápidamente si la salida está encendida o apagada. También están presentes los LED de estado estándar del módulo (Fallo, Funcionamiento, Advertencia) para indicar el estado general. .
P7: ¿Cuáles son las dimensiones físicas del módulo?
A: El módulo tiene unas dimensiones aproximadas 58,5 mm x 102 mm x 86,1 mm y pesa aproximadamente 0,24 kg .
El DO802-eA forma parte de la familia de E/S ABB S800L. A continuación se muestran los modelos relacionados clave:
| Producto/Modelo | Tipo | Breve descripción |
|---|---|---|
| DO802-eA | Módulo destacado | Módulo de salida de relé de 8 canales para conmutación de cargas CA/CC. |
| DI802-eA | Módulo de entrada digital | Módulo de entrada digital de 8 canales; a menudo se combina con el DO802-eA para formar bucles de control completos. |
| DO801-eA | Módulo de salida digital | Módulo de salida similar con diferente número de canales o tensión nominal. |
| AI801-eA | Módulo de entrada analógica | Módulo de entrada analógica de 8 canales para la lectura de sensores de campo. |
| S800L PS | Fuente de alimentación | Módulo de alimentación para la estación de E/S remota S800L |
El ABB DO880 (3BSE028602R1) es un módulo de salida digital de alta integridad de 16 canales de la Sistema de E/S S800Diseñado para los controladores ABB System 800xA DCS, AC 800M y Symphony Plus.
El ABB AO820 (3BSE008546R1) es un módulo de salida analógica bipolar de 4 canales de la Sistema de E/S S800Diseñado para los controladores DCS ABB System 800xA y AC 800M.El módulo incluye aislamiento galvánico individual por canal y sistemas de diagnóstico integrados, lo que la convierte en una solución fiable para el control de precisión en entornos industriales exigentes, incluidas las aplicaciones químicas, de petróleo y gas, y farmacéuticas.
El ABB AO890 (3BSC690072R1) es un módulo de salida analógica intrínsecamente seguro de 8 canales de la Sistema de E/S S800Diseñado para los controladores DCS ABB System 800xA y AC 800M. El módulo incluye: componentes de protección de seguridad intrínseca integrada (Ex ia) en cada canal, lo que permite la conexión directa a equipos de proceso en áreas peligrosas (Zona 0/1/2) sin necesidad de barreras de seguridad externas.
El ABB AO845 (3BSE023676R1) es un módulo de salida analógica de 8 canales de la Sistema de E/S S800Diseñado para los controladores DCS ABB System 800xA y AC 800M. Proporciona señales de corriente de 4 a 20 mA para controlar actuadores de campo como válvulas, posicionadores y variadores de velocidad.

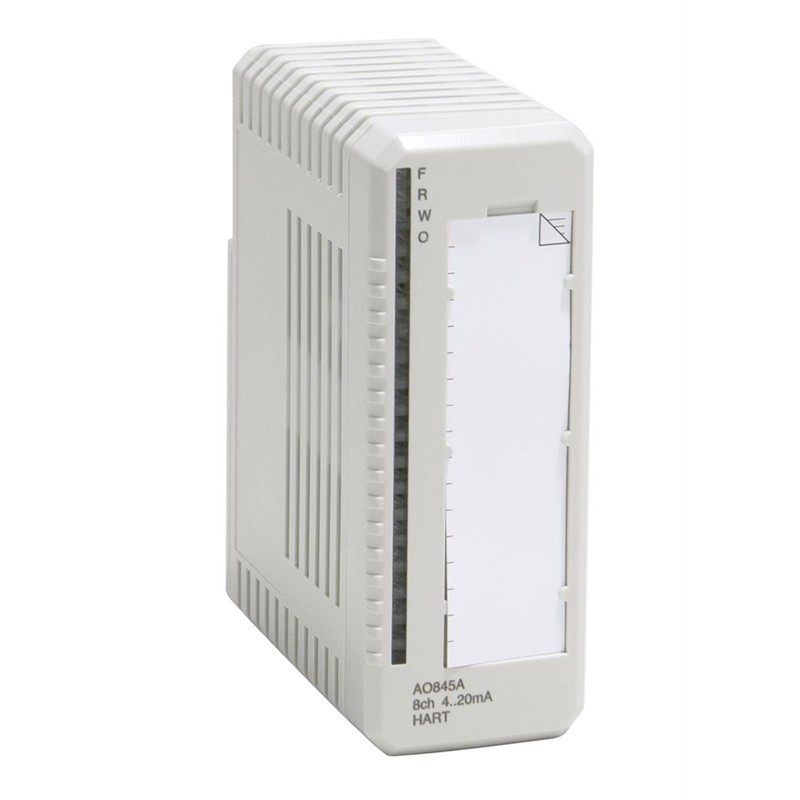

El ABB AO845A (3BSE045584R1) es un módulo de salida analógica de 8 canales de la Sistema de E/S S800, diseñado para los controladores ABB System 800xA DCS y AC 800M. Proporciona señales de corriente de 4...20 mA para controlar actuadores de campo como válvulas, posicionadores y variadores de velocidad, mientras que paso de HART integrado Permite la comunicación digital bidireccional con instrumentos de campo inteligentes.
