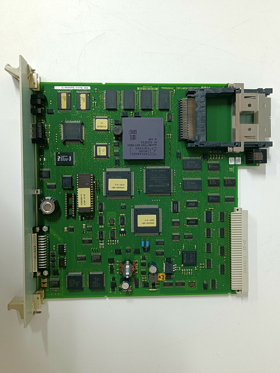

El ABB EI802F (3BDH000016R1) Es un módulo de comunicación Ethernet para el sistema de control de procesos AC800F / Freelance. Proporciona una interfaz de unidad de conexión (AUI) para conexiones de red 10Base5, sirviendo como puerta de enlace para que el controlador se comunique con las estaciones de operador, las estaciones de trabajo de ingeniería y los sistemas SCADA a través del bus del sistema DigiNet S.
Número de artículo :
EI802F 3BDH000016R1Pedido (cantidad mínima de pedido) :
1 PiecePago :
EXWOrigen del producto :
SwedenPuerto marítimo :
WuhanPlazo de entrega :
3-5daysPeso :
3kg| Característica | Descripción |
|---|---|
| Fabricante | TEJIDO |
| Modelo / Código de pedido | EI802F / 3BDH000016R1 |
| Serie de productos | ABB AC800F / Freelance 800F |
| Función principal | Proporciona conectividad Ethernet para el controlador AC800F a través de una interfaz AUI.. |
| Estándar de comunicación | IEEE 802.3 (10Base5, "Thicknet"). |
| Tipo de interfaz | AUI (conector hembra SUB-D de 15 pines). |
| Tasa de transferencia de datos | 10 Mbit/s. |
| Bus de datos | 32 bits con DMA (Acceso Directo a Memoria), carga de CPU < 4%. |
| Bus del sistema | DigiNet S. |
| Batería de respaldo | Admite respaldo de batería opcional (por ejemplo, SB808F) para conservar los datos de la RAM.. |
| Estado | Interrumpido (Producto heredado). |
| Categoría | Modelo | Descripción |
|---|---|---|
| Ethernet (AUI) | EI802F | Este modelo. Interfaz AUI de 10 Mbps para AC800F (CPU PM802). |
| Ethernet (10Base2) | EI801F | Módulo heredado con conector BNC (coaxial). |
| Ethernet (RJ45) | EI812F | Módulo Ethernet más reciente con puertos RJ45 10/100Base-TX para AC800F. |
| Ethernet (RJ45) | EI813F | Módulo Ethernet estándar actualizado; generalmente recomendado para nuevas instalaciones.. |
| Módulo procesador | PM802F / PM803F | Las unidades de CPU principales del sistema AC800F a las que se conectan estos módulos. |
| Batería de respaldo | SB808F | Unidad de batería de respaldo compatible con el EI802F. |
| Transceptor AUI | Varía | Dispositivo externo necesario para convertir el puerto AUI en una conexión Ethernet RJ45 estándar.. |
| 1783-BMS06SGL | 5X00481G04 |
| 6ES7972-0CB20-0XA0 | 1C31125G01 |
| 6EP3436-8SB00-0AY0 | 1C31181G01 |
| IC698PSA350 | 5X00419G02 |
| IC698CRE020 | 1C31166G02 |
| IC698CPE010 | 1C31192G01 |
| IC698CHS017 | 5X00489G01 |
Pago y entrega
P1: ¿Cuál es la finalidad principal del módulo EI802F?
Proporciona una interfaz Ethernet para el controlador AC800F mediante una conexión AUI, lo que permite la comunicación en el bus del sistema DigiNet S con HMI, sistemas SCADA y otros dispositivos de red..
P2: ¿Qué tipo de conexión física utiliza el EI802F?
Utiliza un conector hembra AUI (D-sub) de 15 pines. no Admite directamente un cable Ethernet RJ45 estándar. Se requiere un transceptor AUI externo para conectarse a una red estándar..
P3: ¿ABB todavía puede comprar el modelo EI802F?
No, este módulo es un producto antiguo y ABB lo ha descontinuado oficialmente. Solo está disponible a través del mercado de repuestos de terceros o como repuestos usados..
P4: ¿Para qué sirve la batería del EI802F?
El módulo cuenta con una batería de respaldo opcional (al igual que el SB808F) para preservar el contenido de la memoria RAM principal en caso de una pérdida de energía del sistema..
P5: ¿Con qué controladores AC800F es compatible el EI802F?
El EI802F está diseñado para usarse con controladores PM802 antiguos. No es compatible con las CPU PM802F o PM803F más recientes, que normalmente utilizan los módulos EI812F o EI813F.
