El ABB SDCS-CON-4 (3ADT313900R1501) es la placa de control principal y el "cerebro digital" del Variadores de frecuencia de CC serie ABB DCS800 Es responsable de ejecutar algoritmos de control, gestionar la comunicación, generar pulsos PWM para el puente de tiristores y proporcionar una protección integral del accionamiento.Como plataforma de control de cuarta generación, ofrece un control preciso del motor y una respuesta dinámica para aplicaciones que van desde 10 kW hasta instalaciones de varios megavatios.
Número de artículo :
SDCS-CON-4Pedido (cantidad mínima de pedido) :
1Pago :
EXWOrigen del producto :
SwedenPuerto marítimo :
Wuhan, Hubei, ChinaPlazo de entrega :
3-5 daysPeso :
0.5kgDescripción de los productos

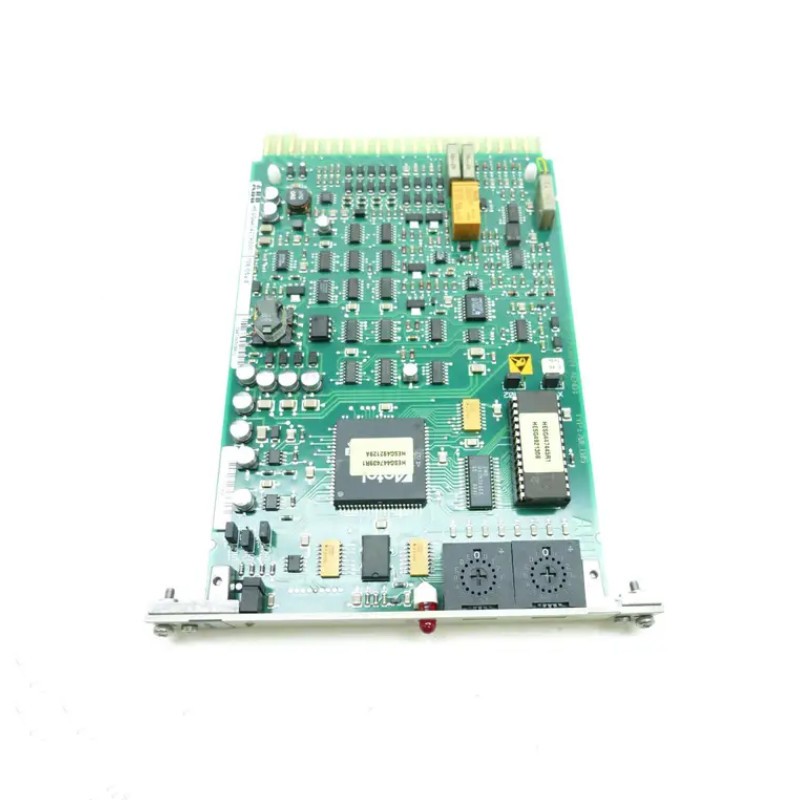

Placa de control ABB SDCS-CON-4 3ADT313900R1501
Placa de control principal para variadores de frecuencia DCS800
| Número de modelo | SDCS-CON-4 3ADT313900R1501 |
| Lugar de origen | Suecia |
| Dimensiones/Peso | 9,6*11,9*5,4 cm / 0,2 kg |
| Condición | Nuevo y original |
| Garantía | 1 año |
| Términos de envío | DHL Fedex TNT EMS UPS |
| Pago | TT / Western Union |
| El tiempo de entrega | 3-5 días |
| Servicio | Servicio en línea las 24 horas |
Control central para variadores DCS800: Funciona como unidad central de procesamiento para la serie DCS800, gestionando la regulación de velocidad, par, voltaje y corriente.
Procesador de 32 bits de alto rendimiento: Equipado con un microprocesador ARM9 o de grado industrial de 32 bits para un control rápido y preciso con un ciclo de control de ≤50 μs.
Amplia conectividad de entrada/salida a bordo: Cuenta con 8 entradas digitales, 8 salidas digitales, 4 entradas analógicas y 4 salidas analógicas, lo que reduce la necesidad de módulos de E/S adicionales.
Múltiples protocolos de comunicación: Admite Profibus DP, Modbus RTU (RS-232/RS-485), Ethernet y Ethernet/IP opcional mediante módulos de expansión para una integración perfecta con sistemas PLC, DCS y SCADA.
Control de alta precisión: Ofrece una regulación de velocidad de ±0,01% y
Tarjeta de memoria extraíble: Conserva el firmware, las macros de la aplicación y los parámetros del motor; simplemente mueva la tarjeta de memoria a una placa de reemplazo para evitar la puesta en marcha nuevamente durante el mantenimiento.
Protección integral: Protección integrada contra sobrecorriente, sobretensión, subtensión, sobretemperatura, bloqueo, pérdida de fase, sobrecarga y pérdida de comunicación.
Prohibición de intercambio en caliente: Debe instalarse y retirarse únicamente después de un aislamiento completo de la alimentación para evitar daños; se requieren precauciones antiestáticas.
| Categoría | Especificación |
|---|---|
| Fabricante | TEJIDO |
| Número de modelo | SDCS-CON-4 |
| Número de pieza | 3ADT313900R1501 |
| Tipo de producto | Placa de control principal |
| Sistemas compatibles | Variadores de frecuencia de CC de la serie DCS800 de ABB |
| Procesador | Microprocesador ARM9 de 32 bits o de punto flotante de 32 bits |
| Memoria | Memoria SDRAM de 128 MB, almacenamiento de programas no volátil |
| Fuente de alimentación | 24 V CC ±20% (suministrado por SDCS-POW-4) |
| Consumo de energía | Aproximadamente 10–15 W típico |
| Entradas digitales | 8 canales, aislados galvánicamente mediante optoacopladores, 24–48 V CC |
| Salidas digitales | 8 canales de salida de transistores |
| Entradas analógicas | 4 entradas diferenciales (±10V, 0-20mA, 4-20mA configurable) |
| Salidas analógicas | 4 salidas |
| Interfaces de comunicación | Profibus DP, Modbus RTU (RS-232/RS-485), Ethernet |
| Modos de control | Regulación de velocidad, par, voltaje y corriente; PID, doble lazo cerrado (corriente/velocidad). |
| Ciclo de control | ≤50 μs |
| Frecuencia de muestreo | Corriente/tensión ≥20 kHz |
| Interfaz del codificador | Entrada de codificador incremental (A/B/Z), resolver o tacómetro |
| Temperatura de funcionamiento | De 0 °C a +55 °C |
| Temperatura de almacenamiento | -40°C a +85°C |
| Clasificación de protección | IP20 |
| Peso | Aproximadamente 0,38–1,0 kg dependiendo de la configuración |
| Certificaciones | CE, UL, cUL, cumple con IEC 61800-3 |
| País natal | Finlandia / Suecia |
La placa SDCS-CON-4 destaca en aplicaciones exigentes que requieren un control preciso de motores de CC con alta fiabilidad. :
| Industria | Solicitud |
|---|---|
| Acero y metalurgia | Control de accionamiento principal para laminadores en frío reversibles (regulación de velocidad de ±0,1%), bobinadoras, desbobinadoras y accionamientos de rodillos. |
| Papel y pulpa | Coordinación del accionamiento de las secciones en máquinas de papel multisección, manteniendo el control de la tensión en todas las bobinas, secciones de prensado y secciones de secado. |
| Caucho y plásticos | Control de grandes mezcladores internos (mezcladores Banbury) y extrusoras de alto rendimiento durante la mezcla inicial de la materia prima. |
| Minería | Control del tambor de elevación para pozos mineros con funcionamiento en cuatro cuadrantes y frenado regenerativo. |
| Petróleo y gas | Sistema de cabrestante, bomba de lodo y control de mesa rotatoria en plataformas de perforación. |
| Marina | Control de propulsores y cabrestantes en buques de alta mar |
| Cemento | Control del motor de CC de accionamiento principal del horno rotatorio en condiciones continuas de baja velocidad y alta fricción. |
La placa SDCS-CON-4 se instala en una ranura dedicada dentro de la carcasa del variador DCS800, conectándose con la placa de interfaz de alimentación (SDCS-PIN-4) y los adaptadores de bus de campo a través de un plano posterior de alta velocidad. Se comunica con los circuitos controladores de puerta, los sensores de corriente y las fuentes de alimentación auxiliares para coordinar la excitación del campo y el control de la armadura. .
La configuración de parámetros se realiza a través de ABB. DriveWindow 2 Software que proporciona asistentes guiados para la identificación de motores, el ajuste PID y el mapeo de E/S. La placa admite rutinas de autoajuste que miden la inductancia, la resistencia y la inercia del motor para optimizar automáticamente las ganancias del bucle de control. .
Para instalaciones en red, la placa admite la coordinación de múltiples accionamientos a través de PROFIBUS DP V1, lo que permite configuraciones maestro-seguidor para accionamientos de sección sincronizados o ejes de transmisión electrónicos. .
Por favor, verifique la compatibilidad antes de realizar el pedido. Algunas fuentes indican que esta placa también se utiliza en las unidades de las series DCS500 y DCS600, mientras que otras especifican que solo se usa en la serie DCS800. Por favor, confirme el modelo de su unidad y los requisitos de firmware antes de realizar la compra. .
| Detalle | Información |
|---|---|
| Condición | Nuevo y original |
| Estado del stock | En stock |
| Garantía | 12 meses |
| Envío | Envío rápido tras la confirmación del pedido. |
