Tarjeta de control ABB HIER460247R1 UN0806B-P V1 en stock
Tarjeta de control ABB HIER460247R1 UN0806B-P V1 en stock
Tarjeta de control ABB HIER460247R1 UN0806B-P V1 en stock

Tarjeta de control ABB HIER460247R1 UN0806B-P V1 en stock

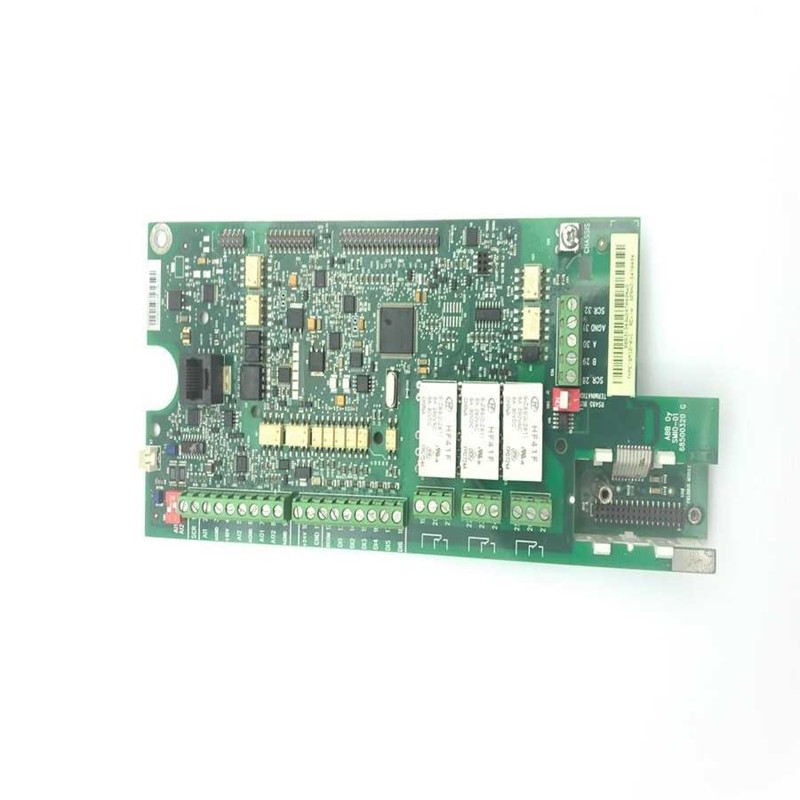

El ABB HIER460247R1 UN0806B-P V1 Es una tarjeta de control de la serie HIER de ABB, diseñada para sistemas de automatización industrial. Funciona como un nodo de adquisición de señales y salida de comandos dentro de los sistemas de control distribuido (DCS), comúnmente utilizados en aplicaciones de fabricación, energía y control de procesos. Este módulo, que cuenta con comunicación Modbus RTU/RS-485 y una robusta construcción de grado industrial, proporciona un control fiable en entornos exigentes.

  • Número de artículo :

    HIER460247R1 UN0806B-P V1

  • Pedido (cantidad mínima de pedido) :

    1

  • Pago :

    EXW

  • Origen del producto :

    Sweden

  • Plazo de entrega :

    3-5days

  • Peso :

    3kg

  • Detalles del producto

    Información general



    AtributoEspecificación
    Tipo de productoTarjeta de control industrial
    Número de ordenHIER460247R1
    SubmodeloUN0806B-P V1
    MarcaTEJIDO
    SerieSerie de módulos de control UN0806B-P
    Estado del productoProducto descatalogado (solo para mantenimiento, reparación y operaciones).

    Especificaciones eléctricas



    ParámetroEspecificación
    Voltaje de funcionamiento24 V CC (algunas variantes pueden admitir 110-240 V CA; verifique en la placa de características).
    Corriente de entrada10 mA - 1 A (dependiendo de la configuración)
    Consumo de energía≤ 5W

    Comunicación y E/S



    ParámetroEspecificación
    Protocolo de comunicaciónModbus RTU, RS-485
    Canales digitales8 entradas / 8 salidas (configuración típica)
    Capacidad de carga250 V CA / 3 A

    Medioambiental y físico



    ParámetroEspecificación
    Temperatura de funcionamiento-20°C a +70°C
    Temperatura de almacenamiento-40°C a +85°C
    Clase de protecciónIP20 (instalación en armario)
    Dimensiones (aprox.)100 × 100 × 50 mm (varía según el proveedor)o 480 × 82 × 180 mm
    PesoAprox. 0,2 - 0,66 kg
    CertificacionesCE, UL

    Nota importante: Las especificaciones varían según la documentación del proveedor. Siempre verifique con la placa de identificación del módulo físico. antes de la instalación .

    Modelos alternativos recomendados



    Número de modeloDescripciónDiferencias clave
    HIER460302R1 UN0824B-P V1Módulo procesadorSerie HIER similar; 24 V CC, IP20, comunicación Profibus DP, rango de funcionamiento de 0 a 55 °C.
    HIER464920P0001Módulo de relé de corrienteMisma familia de la serie HIER; medición de corriente de precisión, salidas de relé/analógicas/digitales, clasificación IP65, de -40 °C a +70 °C.
    HIER466665R0099 NU8976A99Módulo de control de alto rendimientoMisma serie HIER; CPU de doble núcleo, 2 puertos Ethernet, 2 puertos CAN bus, protocolos Modbus/CANopen, 256 MB de RAM, IP65.

    Nota de compatibilidad: Debido al bloqueo de versión (los sufijos "P" y "V1" pueden indicar firmware específico o asignaciones de ranura), la sustitución directa requiere la verificación de la lista de materiales completa del sistema host y del modelo de rack. .

    Preguntas frecuentes

    1: ¿Cuál es la función principal del HIER460247R1 UN0806B-P V1?

    A: Se trata de una tarjeta de control encargada de la adquisición de señales de los dispositivos de campo y la ejecución de comandos dentro de los sistemas de automatización industrial de ABB. Normalmente, funciona como tarjeta de interfaz lógica, de regulación o de comunicación en los racks más antiguos de las series HIER/HIEE de ABB. .

    2: ¿Por qué es importante el sufijo "UN0806B-P V1"?

    A: Las designaciones "P" y "V1" representan bloqueos de versión/firmware. Los módulos con sufijos diferentes pueden no ser compatibles con la misma ranura de rack o configuración del sistema. Al buscar módulos de repuesto, asegúrese siempre de que el sufijo sea exacto. .

    3: ¿Qué voltaje de funcionamiento requiere este módulo?

    A: La mayoría de las fuentes indican 24 V CC, aunque algunos documentos hacen referencia a variantes de CA de 110-240 V. Esto es fundamental para verificar. Consulte la placa de características del módulo físico antes de conectarlo a la corriente, ya que un voltaje incorrecto provocará daños inmediatos.
