Allen Bradley 100-C60*00 IEC Rated Contactor, 3-pole, 60A AC-3, Motor Control Contactor, Rockwell Automation Spare Parts

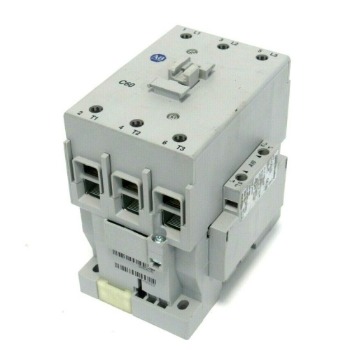

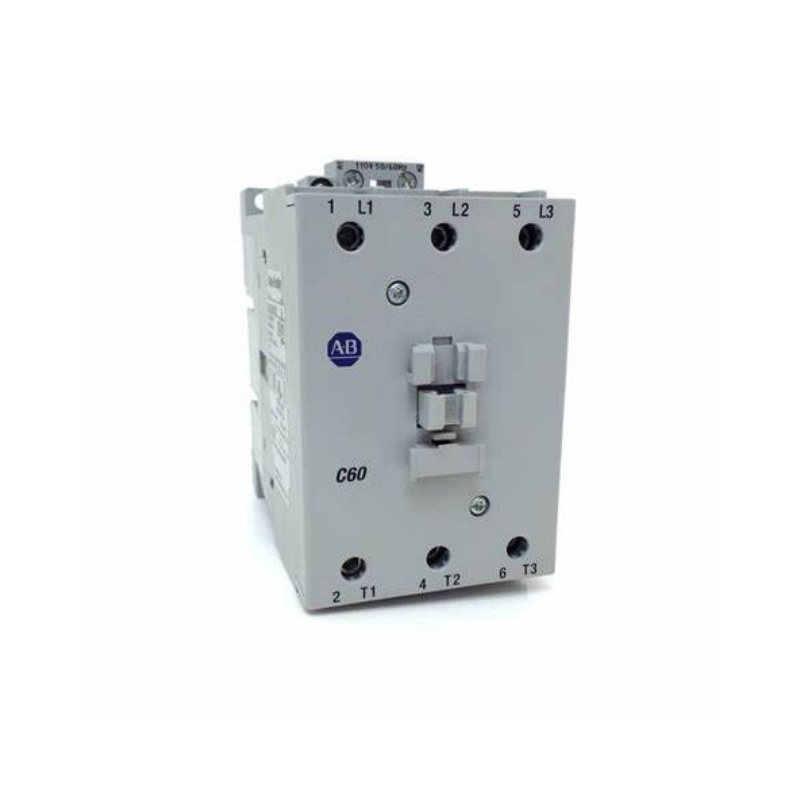

Contactor Allen-Bradley 100-C60*00 con clasificación IEC

El Allen-Bradley 100-C60*00 es un contactor de 3 polos con clasificación IEC de Rockwell Automation. Serie Boletín 100-C Diseñado para controlar motores y otras cargas en aplicaciones de automatización industrial, este contactor compacto combina una alta potencia de conmutación con un diseño que ahorra espacio..

La designación "C60" indica un Corriente nominal AC-3 de 60 A y Potencia de conmutación de 32 kW a 400 Vlo que lo hace adecuado para controlar motores de tamaño mediano de hasta 40 HP a 460 V. El asterisco (*) en el número de modelo indica la variante de voltaje de la bobina, con opciones disponibles para voltajes de control tanto de CA como de CC.

  • Número de artículo :

    100-C60*00

  • Pedido (cantidad mínima de pedido) :

    1

  • Pago :

    EXW

  • Origen del producto :

    Switzerland

  • Puerto marítimo :

    Wuhan, Hubei, China

  • Plazo de entrega :

    3-5 days

  • Peso :

    0.5kg

  • Especificación del producto

    Contactor Allen-Bradley 100-C60*00 con clasificación IEC

    Contactores trifásicos IEC de 60 A para control de motores





    Características y beneficios clave

    • Clasificación IEC de 60 A (AC-3): Con capacidad para una corriente continua de 60 A en régimen AC-3, es adecuado para el arranque y la parada de motores con altas corrientes de arranque.

    • Clasificación 100A AC-1: Admite 100 A para cargas no inductivas o ligeramente inductivas (resistivas).

    • Potencia del motor: 32 kW Capaz de conmutar motores de hasta 32 kW a 400 V CA-3.

    • 3 Contactos principales normalmente abiertos: Configuración estándar de 3 polos para el control de motores trifásicos.

    • Supresión de sobretensiones integrada: Los modelos de bobina de CC incluyen supresión de sobretensiones integrada para una vida útil de contacto prolongada.

    • Protección IP2X para dedos: Diseño seguro al tacto para la seguridad del operador y la protección del dispositivo.

    • Montaje en riel DIN: Compatible con rieles de montaje DIN de 35 mm para una instalación rápida y sin herramientas.

    • Terminaciones de bobina reversibles: La bobina se puede conectar tanto al lado de la línea como al de la carga, lo que ofrece opciones de cableado flexibles.

    • Accesorios comunes: Comparte contactos auxiliares, módulos de temporización y módulos de control comunes en todos los tamaños de 100-C.

    • Cumple con la normativa RoHS: Fabricado con materiales respetuosos con el medio ambiente.

    Especificaciones técnicas



    CategoríaEspecificación
    FabricanteAllen-Bradley (Rockwell Automation)
    SerieBoletín 100-C IEC
    Corriente nominal de funcionamiento (AC-3, 400V)60A
    Corriente nominal de funcionamiento (AC-1, 400V)100A
    Potencia nominal de funcionamiento (CA-3, 400 V)32 kW
    Configuración de contactos3NO (3 contactos principales normalmente abiertos)
    Opciones de voltaje de la bobina24 V CC, 110 V CA, 230 V CA, etc. (varía según el sufijo)
    Tensión de contacto nominalHasta 690 V CA
    Potencia (trifásica, 460 V)40 CV
    Potencia (trifásica, 230 V)20 HP
    Tipo de terminalConexiones de tornillo
    MontajeMontaje en riel DIN de 35 mm o en panel.
    Dimensiones (Ancho x Alto x Profundidad)Aprox. 72 x 122 x 117 mm
    Temperatura de funcionamiento-25°C a +60°C
    Contactos auxiliares0 NO / 0 NC (modelo base)
    CertificacionesIEC 60947, UL508, CSA22.2, CE
    País natalSuiza

    Decodificación del número de pieza

    La familia de productos "100-C60*00" representa el modelo base. Las letras de sufijo adicionales especifican el voltaje de la bobina:



    SufijoVoltaje de la bobina
    C60D*0024 V CC (por ejemplo, 100-C60DJ00)
    C60KF00230 V CA 50/60 Hz
    C60UT00240V 50Hz / 277V 60Hz
    C60DQ1012 V CC (con 1 auxiliar NA)

    El sufijo "00" indica sin contactos auxiliares incorporados (0 NO / 0 NC) Los bloques de contactos auxiliares se pueden añadir por separado mediante montaje frontal o lateral.

    Componentes clave



    ComponenteFunción
    BobinaEnergizado por tensión de control para cerrar magnéticamente los contactos principales.
    Contactos principales (3NO)Conmutación de 3 polos para circuitos de motores de CA trifásicos
    Contactos auxiliaresContactos adicionales opcionales para retroalimentación de estado o interbloqueo.
    Supresión de sobretensionesIntegrado en modelos con bobina de CC; protege contra picos de voltaje.

    Aplicaciones

    El contactor 100-C60*00 se utiliza ampliamente en aplicaciones de automatización industrial:



    IndustriaSolicitud
    FabricaciónArranque/parada de motores para cintas transportadoras, bombas, ventiladores y compresores.
    Sistema de climatización (HVAC)Control de grandes motores de ventiladores y compresores de sistemas HVAC.
    Manipulación de materialesControles de accionamiento de polipastos, grúas y cintas transportadoras
    Máquinas herramientaControl del motor del husillo y equipos auxiliares
    Agua / Aguas residualesControles del motor de la estación de bombeo

    Casos de uso típicos:



    • Arranque directo del motor (DOL)

    • Inversión de motor (con dos combinaciones de contactores)

    • Conmutación de transformadores

    • Iluminación y otros controles de carga resistiva
