Especificación del producto

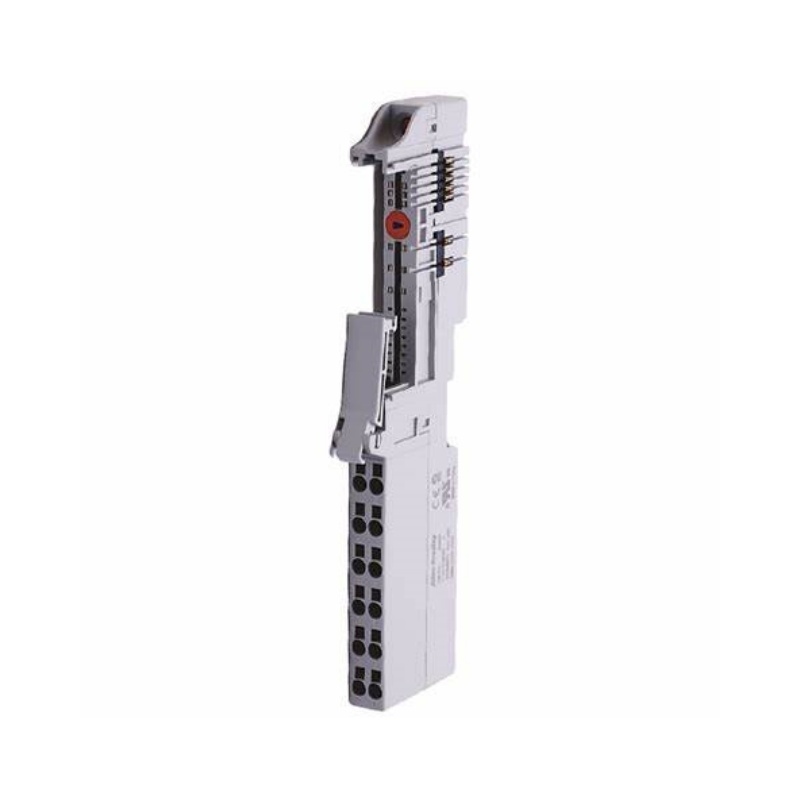

Allen Bradley 1734-TOP3S
Nombre de la marca:Allen Bradley
Nombre del producto:1734-TOP3S
Lugar de origen: Estados Unidos
Garantía: 1 año
Sobre nosotros
SWAN ELECTRIC es un proveedor de repuestos para automatización industrial ubicado en China. Nos especializamos en módulos PLC y E/S analógicas.
módulo, fuente de alimentación, panel táctil HMI, pieza de repuesto descatalogada, procesador de CPU por cable, servoaccionamiento, inversor, unidad terminal base, comunicación
Módulo, módulo de conmutación, placa de control. Al mismo tiempo, hemos establecido estrechas relaciones de cooperación con múltiples fabricantes de productos PLC y DCS.
proveedores de servicios de mantenimiento.
Parámetros y características clave
Características y ventajas principales
Diseño de abrazadera de resorte de alta densidad de 12 terminales: La característica más destacada del módulo es su Diseño de abrazadera de resorte de 12 terminales , que proporciona más puntos de conexión que la base estándar de 8 terminales. La abrazadera de resorte permite un cableado rápido, seguro y resistente a las vibraciones sin necesidad de herramientas especiales. .
Capacidad de intercambio en caliente (RIUP): La base del terminal admite Extracción e inserción bajo tensión (RIUP), lo que permite reemplazar los módulos mientras el sistema está en funcionamiento sin interrumpir el cableado de campo. . ImportanteNo retire ni vuelva a colocar la base del terminal mientras esté conectada la alimentación, ya que esto interrumpe el plano posterior. .
Codificación mecánica para la prevención de erroresLa base del terminal cuenta con un sistema de bloqueo mecánico de color naranja para evitar la instalación incorrecta del módulo de E/S. protegiendo el sistema de errores de cableado.
Integración perfecta del sistemaComo parte de la familia POINT I/O, se integra con Studio 5000 Logix Designer mediante perfiles adicionales, admite diferentes tipos de E/S en un mismo sistema y ofrece diagnósticos completos. Los módulos de E/S están protegidos con un mecanismo de encaje con un solo clic .
Aplicaciones típicas
El 1734-TOP3S es un componente fundamental para la construcción de estaciones POINT I/O con mayor densidad de canales, que incluye:
Control de máquinas de alta densidad: Conectar más puntos de entrada/salida para maquinaria de envasado, etiquetado y montaje.
Sistemas de control distribuido: Cableado de sensores y actuadores en sistemas de transporte y equipos de clasificación.
Instalaciones con espacio limitadoSu ancho de 12 mm y sus 12 puntos de terminación optimizan tanto el espacio del panel como la capacidad de conexión.
Preguntas frecuentes (FAQ)

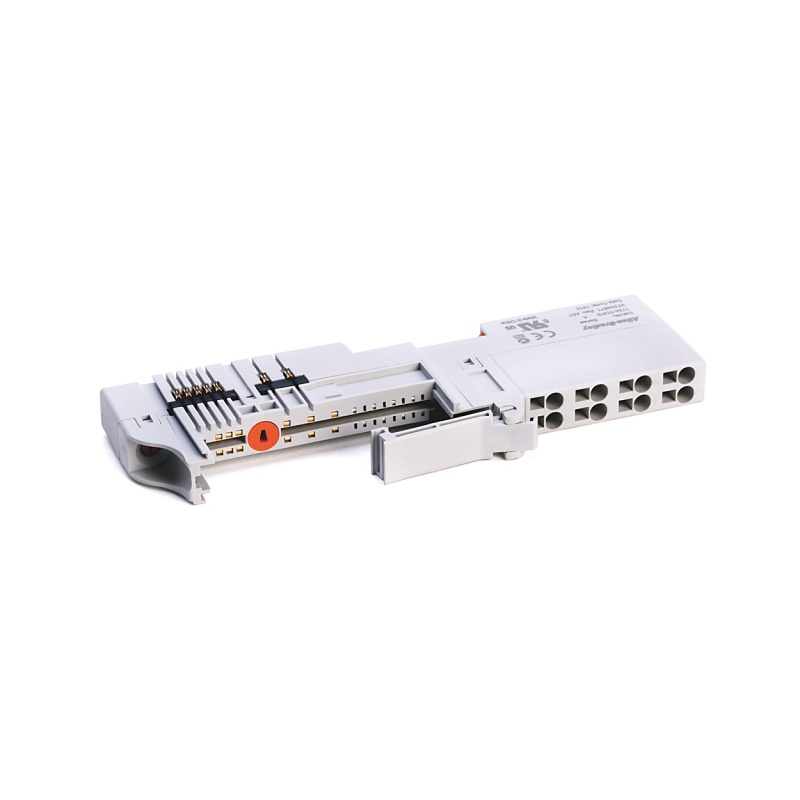

P1: ¿Cuál es la diferencia entre 1734-TOPS y 1734-TOP3S?
A: El 1734-TOPS proporciona 8 terminales de abrazadera de resorte , mientras que el 1734-TOP3S proporciona 12 terminales de abrazadera de resorte para cableado de mayor densidad .
P2: ¿Qué calibre de alambre admite la abrazadera de resorte?
A: Admite cables de cobre sólidos o trenzados. De 0,25 a 2,5 mm² (de 22 a 14 AWG) .
P3: ¿El 1734-TOP3S es compatible con todos los módulos POINT I/O?
A: Es compatible con la mayoría de los módulos de E/S de 1734 puntos, incluidos los módulos digitales, analógicos y especiales. El sistema de bloqueo mecánico impide la instalación de módulos incompatibles. .
P4: ¿Puedo intercambiar en caliente el módulo de E/S en esta base de terminal?
A: Sí, el módulo es compatible RIUP para el reemplazo de módulos mientras el sistema está en funcionamiento . Sin embargo, el La base del terminal en sí no debe retirarse mientras esté encendida., ya que esto interrumpe el plano posterior .
P5: ¿Cuál es el rango de temperatura de funcionamiento?
A: El módulo funciona dentro -20…55 °C (-4…131 °F) .
P6: ¿Cuál es la tensión y la corriente máximas nominales?
A: Está clasificado para 300 V CA/CC y Corriente terminal máxima de 8 A .
P7: ¿El modelo 1734-TOP3S sigue en producción?
A: Sí, está listado como un Activo Producto de Rockwell Automation .
Modelos recomendados y productos relacionados
El modelo 1734-TOP3S forma parte de la familia de bases de terminales POINT I/O. A continuación se muestran los modelos relacionados clave:
Cómo elegir el modelo adecuado
Para 12 conexiones con resistencia a la vibración: El 1734-TOP3S Se recomienda para aplicaciones que requieren una mayor densidad de canales con la fiabilidad de una abrazadera de resorte.
Para 8 conexiones: El 1734-TOPS Proporciona la comodidad de una abrazadera de resorte con menos terminales. .
Para mayor comodidad en el cableado extraíble: El 1734-TB3S La base de dos piezas permite desconectar el cableado sin necesidad de retirar la base de montaje.
