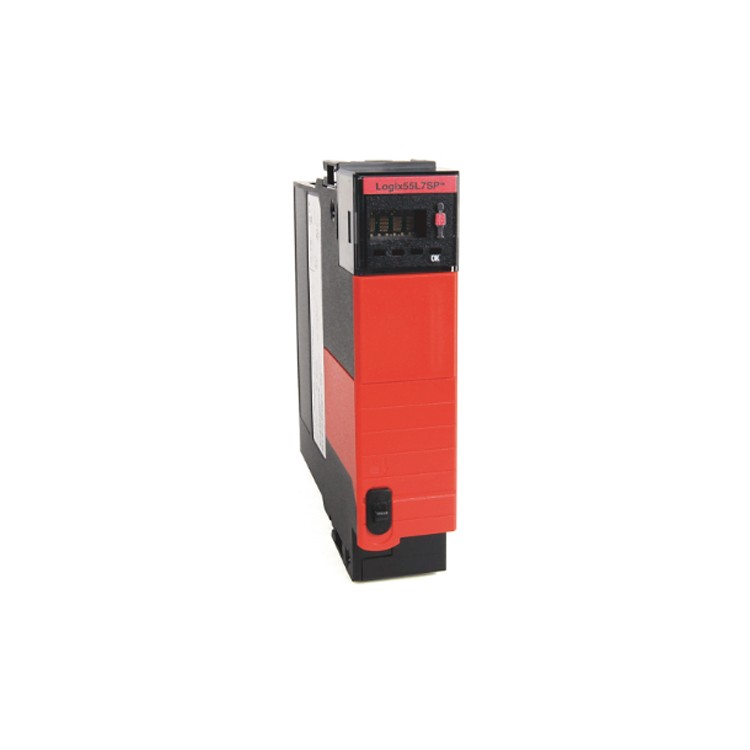

Allen-Bradley 1756-L61S GuardLogix 5560 Safety Controller (2MB Standard Memory, 1MB Safety Memory, SIL3, Spare Part)

1756-L61S Safety Controller: Status Indicators and RS-232 Serial Port; Conformal Coating; Safety State Display

Controlador de seguridad Allen-Bradley 1756-L61S GuardLogix® 5560

El Allen-Bradley 1756-L61S Es un controlador de seguridad GuardLogix® 5560 que combina el control de automatización programable estándar con funcionalidad de seguridad con clasificación SIL 3 en una sola plataforma. Como parte de la familia ControlLogix® de Rockwell Automation, este procesador está diseñado para aplicaciones que exigen tanto un control de máquina de alto rendimiento como un cumplimiento riguroso de las normas de seguridad. .

Basado en el motor de control Logix, el 1756-L61S utiliza el mismo entorno de programación, red y E/S que los sistemas ControlLogix estándar. Esta estandarización de diseño simplifica la integración del sistema, reduce el tiempo de puesta en marcha y permite que los datos de seguridad sean leídos por interfaces lógicas y HMI estándar sin necesidad de un acondicionamiento complejo.

Número de artículo :
1756-L61S
Pedido (cantidad mínima de pedido) :
1
Pago :
EXW
Origen del producto :
USA
Puerto marítimo :
Wuhan, Hubei, China
Plazo de entrega :
3-5 days
Peso :
0.5kg

Descripción de los productos

Procesador Allen Bradley 1756-L61S GuardLogix en stock

Número de modelo	1756-L61S
Lugar de origen	EE.UU
Dimensión/Peso	0,5 kg
Condición	nuevo y original
Garantía	1 año
Términos de envío	DHL Fedex TNT EMS UPS
Pago	TT / Western Union
El tiempo de entrega	3-5 días
Servicio	Servicio en línea las 24 horas

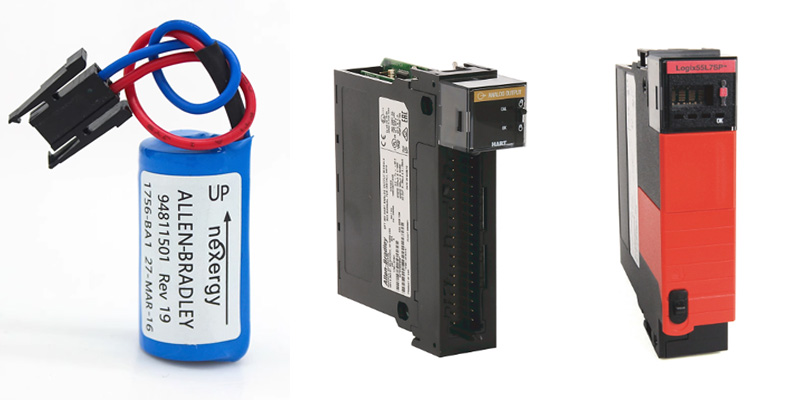

1756-TBS6H

Características principales

Arquitectura de seguridad de doble procesador – clasificado hasta SIL 3 (IEC 61508 / EN 62061) y Categoría 4 / PL e (EN ISO 13849-1)
Memoria de usuario estándar de 2 MB – para lógica de control general y código de aplicación
Memoria de seguridad dedicada de 1 MB – aislado para la ejecución de tareas de seguridad
Memoria de E/S de 478 KB – Admite hasta 128.000 E/S digitales y 4.000 E/S analógicas.
Puerto serie RS-232 – Programación y comunicación mediante cables 1756‑CP3 o 1747‑CP3
Recubrimiento conforme – Protege contra la humedad, los contaminantes y los ambientes corrosivos para una mayor vida útil del producto.
Ancho de 2 ranuras – se monta en cualquier ranura de un chasis ControlLogix 1756; requiere un módulo de seguridad 1756-LSP en la ranura inmediatamente a la derecha.
Chasis compatible – 1756‑A4, ‑A7, ‑A10, ‑A13, ‑A17
Software de programación – RSLogix 5000 (versión 18 o posterior) / Studio 5000 Logix Designer®

Especificaciones técnicas

Especificación	Detalles
Número de catálogo	1756‑L61S
Serie	ControlLogix GuardLogix 5560
Memoria de usuario	2 MB
Memoria de seguridad	1 MB
Memoria de E/S	478 KB
E/S digitales máximas	128.000
E/S analógicas máximas	4.000
E/S total máxima	128.000
Consumo de corriente a 5,1 V CC	1200 mA
Consumo de corriente a 24 V CC	14 mA
Disipación de potencia	3,5 W
Disipación térmica	11,9 BTU/hora
Voltaje de aislamiento	30 V continuos (RS-232 al sistema), probado a 720 V CC durante 60 s
Temperatura de funcionamiento	De 0 a 60 °C (de 32 a 140 °F)
Temperatura de almacenamiento	-40 a 85 °C (-40 a 185 °F)
Humedad relativa	5–95% (sin condensación)
Vibración (en funcionamiento)	2G a 10–500 Hz
Choque (operatorio)	30 g
Ancho de ranura	2
Peso	aprox. 0,32 kg (0,70 lb)
Código temporal norteamericano	T4A
Tipo de carcasa	Estilo abierto (sin cerramiento)
Batería de repuesto	1756-BA2
Memoria no volátil opcional	128 MB (1784‑CF128), 1 GB (1784‑SD1), 2 GB (1784‑SD2)

Certificaciones de seguridad

El controlador GuardLogix 1756‑L61S ha sido homologado y certificado para su uso en aplicaciones de seguridad de hasta:

SIL 3 Según IEC 61508 / EN 62061
Categoría 4 / PL e Según EN ISO 13849-1
Cumple con los requisitos de la Directiva de la UE sobre maquinaria 2006/42/CE

Notas de integración del sistema

Se requiere un compañero de seguridad.: El 1756‑L61S debe usarse con un 1756-LSP Módulo de seguridad auxiliar. El controlador principal y el módulo de seguridad auxiliar deben instalarse en ranuras adyacentes (el principal a la izquierda y el auxiliar a la derecha) con versiones de firmware idénticas. .
Sin Ethernet integrada: Este procesador no tiene puerto Ethernet integrado. Utilice 1756-ENBT o 1756-EN2T módulos de comunicación para conectividad EtherNet/IP .
Soporte de red: Admite DeviceNet, ControlNet y EtherNet/IP a través de los módulos de comunicación adecuados. .
Actualizaciones de firmwareUtilice el software ControlFLASH (versión 8 o posterior) para actualizar el firmware. .

Aplicaciones

El modelo 1756‑L61S es ideal para aplicaciones de seguridad complejas que requieren control estándar y de seguridad, incluyendo:

Sistemas de seguridad para maquinaria (prensas, cintas transportadoras, robótica)
enclavamientos de seguridad de procesos
Control de zona de seguridad con apagado específico de zona.
Control de movimiento integrado con monitorización de seguridad
Sistemas que requieren niveles de rendimiento SIL 2, SIL 3 o PL e / Categoría 4

Beneficio en el mundo real: En aplicaciones de carrocería automotriz, la conversión al control de seguridad basado en GuardLogix ayudó a lograr una Reducción del 70% en el tiempo de inactividad relacionado con la seguridad. al permitir el apagado específico de zonas y la solución de problemas simplificada. .
