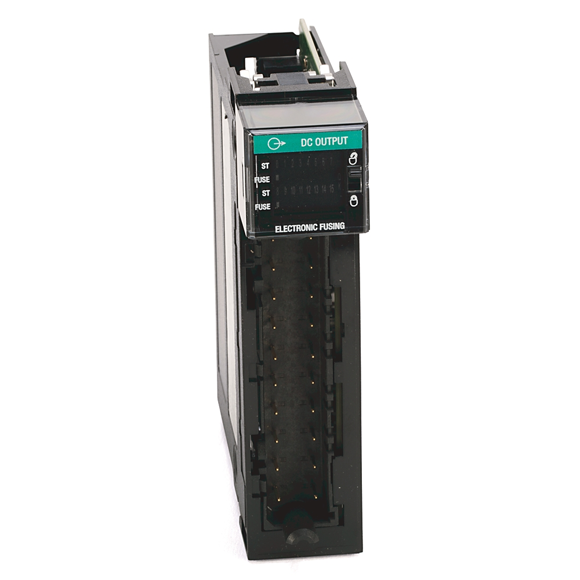

Módulo de salida con fusible Allen-Bradley 1756-OB16E ControlLogix de 10-31 V CC y 16 canales

El Allen-Bradley 1756-OB16E Es un módulo de salida digital de CC de 16 puntos para la plataforma ControlLogix, diseñado para accionar dispositivos de 24 V CC, como bobinas de relé, actuadores de solenoide, lámparas piloto y alarmas.Se caracteriza dos grupos fusionados electrónicamente Cada una cuenta con ocho salidas, lo que proporciona protección contra cortocircuitos y sobrecorrientes sin necesidad de sustituir físicamente los fusibles. Con un rango de funcionamiento de 10 a 31,2 V CC y una capacidad de salida de 1 A por punto, este módulo se utiliza ampliamente en aplicaciones de fabricación, control de procesos y manipulación de materiales.

Número de artículo :
1756-OB16E
Pedido (cantidad mínima de pedido) :
1
Pago :
EXW
Origen del producto :
USA
Puerto marítimo :
Wuhan
Plazo de entrega :
3-5days
Peso :
1KG

Detalles del producto

Información general

Atributo	Especificación
Fabricante	Allen-Bradley / Rockwell Automation
Tipo de producto	Módulo de salida de CC digital ControlLogix
Número de pieza	1756-OB16E
Número de salidas	16 canales (abastecimiento)
Grupos de salida	2 grupos de 8 salidas, con fusible electrónico
Ancho de ranura	1
Chasis compatible	Todos los chasis ControlLogix 1756 (A4, A10, A13, A17)

Especificaciones eléctricas

Parámetro	Especificación
Rango de voltaje de salida	10 – 31,2 V CC (24 V nominales)
Corriente de salida por punto	1A máx. a 60°C
Corriente de salida por módulo	8 A máx. a 60 °C
Corriente de sobretensión	2A durante 10 ms por punto
Corriente de carga mínima	3 mA por canal
Corriente de fuga en estado apagado	≤1 mA por punto
Caída de tensión en estado ON	≤400 mV a 1 A

Rendimiento de conmutación

Parámetro	Especificación
Retardo de apagado a encendido	70 µs típico / 1 ms máximo
Retardo de encendido a apagado	360 µs típico / 1 ms máximo

Poder y físico

Parámetro	Especificación
Corriente del plano posterior (5,1 V)	250 mA
Corriente del plano posterior (24V)	2 mA
Disipación de potencia	4,1 W máx. a 60 °C
Disipación térmica	13,98 BTU/hora a 60 °C
Peso	Aprox. 0,26 – 0,45 kg (0,56 – 0,99 lb)
Voltaje de aislamiento	250 V continuos entre grupos

Bloques de terminales extraíbles

RTB compatible	Descripción
1756-TBNH	Bloque de terminales estándar con abrazadera de jaula (tornillo)
1756-TBSH	Bloque de terminales con abrazadera de resorte

Modelos alternativos recomendados

Número de modelo	Descripción	Diferencias clave
1756-OB16D	Módulo de salida de CC de 16 puntos	Capacidad de producción similar pero sin Fusible electrónico; variante antigua
1756-OB32	Módulo de salida de CC de 32 puntos	Mayor densidad (32 salidas), pero sin Fusibilidad electrónica por canal
1756-OB8E	Módulo de salida de CC de 8 puntos	Menor número de canales (8 salidas), con fusible electrónico.
1756-OW16I	Módulo de salida de relé de 16 puntos	Salidas de relé aisladas para conmutación CA/CC; respuesta mucho más lenta y mayor capacidad de corriente por punto; no fusionado

Preguntas frecuentes

1: ¿Qué significa la "E" en 1756‑OB16E?

A: La "E" denota fusión electrónicaCada uno de los dos grupos de salidas cuenta con protección electrónica integrada contra sobrecorriente y cortocircuitos, que se restablece automáticamente una vez que se soluciona la falla, eliminando la necesidad de reemplazar fusibles físicos.

2: ¿Cuál es la corriente de salida máxima por punto y por módulo?

A: Cada punto de salida puede manejar 1A continuamente a 60 °C, y la corriente total del módulo está limitada a 8A a la misma temperatura. Corrientes de sobretensión de hasta 2A durante 10ms se permiten por punto.

3: ¿Puedo combinar diferentes voltajes de salida en este módulo?

A: No. Todas las salidas comparten el mismo bus de alimentación. El módulo completo debe funcionar dentro del rango de 10 a 31,2 V CC a partir de una única fuente de alimentación.
