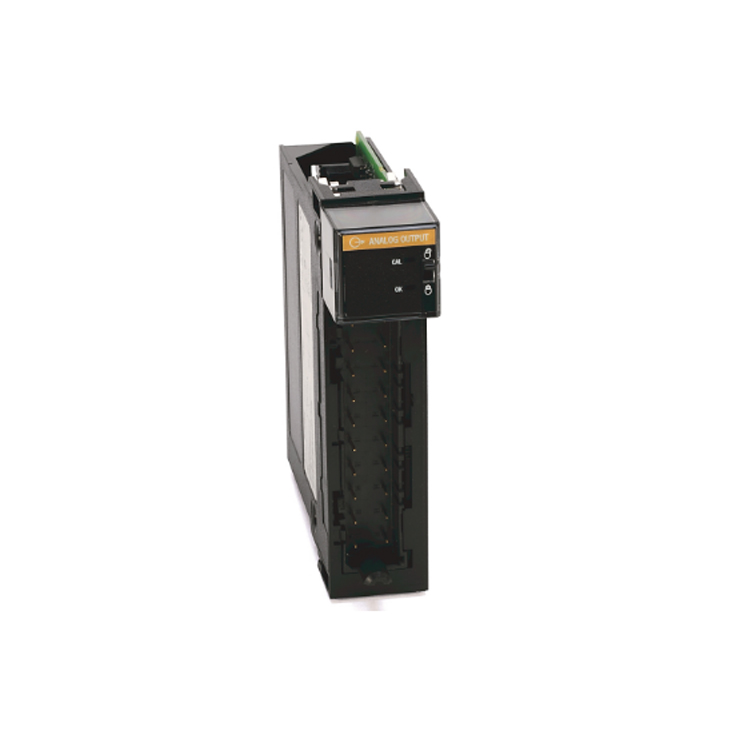

Módulo de salida analógica ControlLogix Allen-Bradley 1756-OF4

Descripción de los productos

Módulo de salida analógica ControlLogix Allen-Bradley 1756-OF4, corriente/voltaje, 4 puntos (20 pines). Número de salidas: 4 de voltaje o corriente; Resolución: 15 bits; Carcasa de bloque de terminales extraíble: 1756-TBNH o 1756-TBSH. El módulo 1756-OF4 admite alarmas de datos integradas, escalado a unidades de ingeniería, muestreo de canal en tiempo real y formatos de datos IEEE de punto flotante de 32 bits o enteros de 16 bits.

Parámetros clave

Características y ventajas principales

• Salidas de voltaje y corriente configurables: La característica más destacada del módulo es su configurabilidad por canal para ambos voltaje (±10,4 V) o corriente (0-21 mA), ofreciendo flexibilidad para admitir diversos dispositivos de campo .

• Control de señales de alta resolución: Con Resolución de 15 bits En todo su rango de salida (320 µV/bit para voltaje, 650 nA/bit para corriente), el módulo proporciona un control analógico preciso para aplicaciones exigentes. .

• Diagnóstico a bordo e indicación de estado: El módulo proporciona indicadores de estado como Estado del módulo y en modo de calibración, lo que permite una rápida resolución de problemas y mantenimiento. .

• Integración perfecta de ControlLogixComo módulo nativo de la serie 1756, se instala directamente en el chasis ControlLogix. Admite múltiples formatos de datos, incluidos los modos de punto flotante y entero, para una integración flexible. .

Aplicaciones típicas

El 1756-OF4 se utiliza ampliamente para el control preciso de salidas analógicas en diversas industrias, entre las que se incluyen:

• Control de procesos: Control de transductores de corriente a presión (I/P) para posicionadores de válvulas, control de flujo y regulación de presión. .

• Control de máquinas: Control de variadores de frecuencia (VFD) para el control de velocidad y par en transportadores, mezcladoras y equipos de manipulación de materiales.

• Retransmisión de datosProporcionar señales para grabadoras, indicadores y registradores de datos. .

Notas importantes

• Aislamiento: Hay no hay aislamiento eléctrico entre canales; el módulo es de terminación simple .

• Estado del ciclo de vida: Este producto está listado como Activo de Rockwell Automation, con un plazo de entrega estimado de aproximadamente 5 días.
