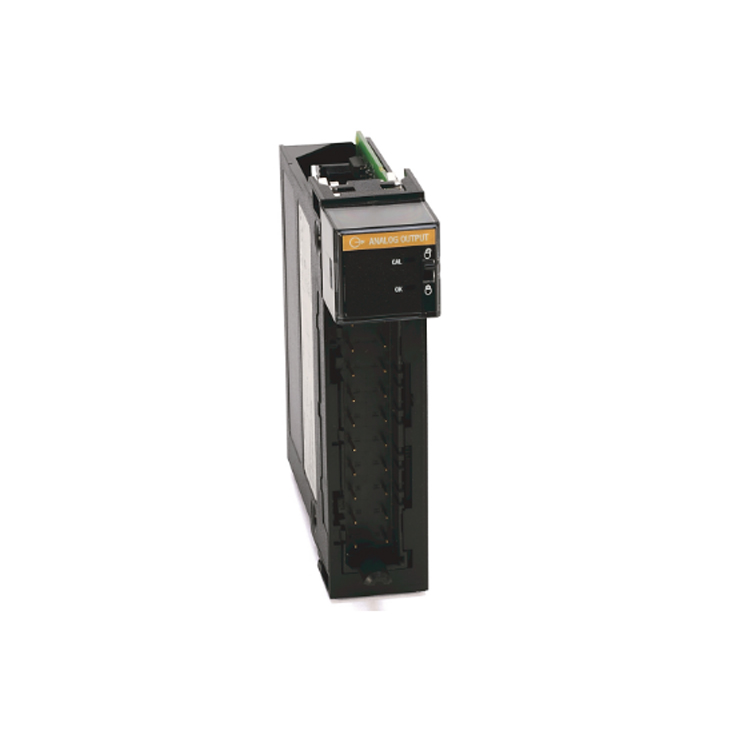

Módulo de salida analógica ControlLogix Allen-Bradley 1756-OF8

Descripción de los productos

Módulo de salida analógica ControlLogix Allen-Bradley 1756-OF8, corriente/voltaje, 8 pines

Características y ventajas principales

• Configuración flexible para diversas aplicaciones: La característica más destacada del módulo es su configurabilidad por canal para ambos voltaje (±10,4 V) o corriente (0-21 mA) Esto permite que un solo módulo sea compatible con diversos dispositivos de campo y se adapte a las necesidades cambiantes de la aplicación. La resolución de 15 bits proporciona un control preciso para una salida analógica exacta. .

• Protección y diagnóstico robustos: El 1756-OF8 está diseñado para ofrecer fiabilidad y cuenta con: detección de circuito abierto para salidas actuales y protección contra cortocircuitos que limita electrónicamente la corriente para evitar daños. Los LED de diagnóstico y los bits de estado accesibles por software permiten una rápida resolución de problemas del estado del módulo y del canal. .

• Integración perfecta de ControlLogixComo módulo nativo de la serie 1756, se integra directamente en el chasis ControlLogix, admitiendo configuraciones de E/S tanto locales como distribuidas a través de redes ControlNet o EtherNet/IP. Los datos se pueden representar en formato entero o de punto flotante IEEE de 32 bits para mayor flexibilidad con las etiquetas del controlador. .

Aplicaciones típicas

El modelo 1756-OF8 se utiliza ampliamente en aplicaciones de automatización industrial que requieren un control preciso de la salida analógica, entre las que se incluyen:

• Control de procesos: Control de transductores de corriente a presión (I/P) para posicionadores de válvulas, control de flujo y regulación de presión.

• Control de máquinas: Control de variadores de frecuencia (VFD) para el control de velocidad y par en transportadores, mezcladoras y equipos de manipulación de materiales.

• Pruebas y mediciones: Generación de señales de referencia para fines de calibración o simulación.

Embalaje y entrega

Para ahorrar en gastos de envío y reducir su presupuesto, elegimos un embalaje ecológico. Utilizamos planchas de espuma de 3 cm de grosor para rellenar el interior de la caja y proteger las piezas. Luego, las embalamos en cajas de cartón, pero si son demasiado pesadas, podemos fabricar una caja de madera a medida.Términos de envíoDHL Fedex TNT EMS UPS.

Preguntas frecuentes (FAQ)

P1: ¿Cuál es la resolución del 1756-OF8?

A: El módulo ofrece una resolución de 15 bits en sus rangos de salida de voltaje y corriente, lo que proporciona un control analógico preciso. Para el rango de corriente de 0-21 mA, esto se traduce en una resolución de 650 nA por bit, y para el rango de voltaje de ±10,4 V, es de aproximadamente 320 µV por bit..

P2: ¿Cuáles son los requisitos de potencia y la disipación?

A: El módulo consume 140 mA de la fuente de alimentación de 5 V del plano posterior y 210 mA de la fuente de alimentación de 24 V del plano posterior. La disipación de potencia máxima es de 4,9 vatios a 60 °C..

P3: ¿Cuáles son los requisitos de carga para las salidas de corriente frente a las de voltaje?

A: Este es un punto común de confusión. Para 4-20 mA actual salidas, el módulo puede controlar directamente las cargas desde De 0 Ω a 750 Ω y proporciona la alimentación del circuito internamente, por lo que no se necesita una fuente de alimentación externa de 24 V.. Para Voltaje salidas (±10V), el requisito de carga mínimo es 2 kΩ.

P4: ¿Por qué mi módulo 1756-OF8 muestra un LED rojo fijo que indica que todo está bien?

A: Un LED rojo fijo que indica "OK" señala una falla grave. Pruebe estos pasos:

1. Compruebe el código de avería.En Studio 5000, haga clic con el botón derecho en el módulo en el árbol de E/S, seleccione Propiedades y vea la pestaña Información del módulo..

2. Intenta reiniciar: Utilice el Módulo de reinicio botón en el cuadro de diálogo Propiedades del módulo.

3. Realizar una RIUP (Extracción e Inserción Bajo Potencia)Apague el chasis (o utilice la función RIUP), retire el módulo, compruebe si hay daños en los pines, vuelva a insertarlo firmemente y apague y encienda el dispositivo..

4. Verificar la configuraciónAsegúrese de que las configuraciones de los canales coincidan con el cableado (por ejemplo, un canal de salida de corriente sin carga provocará un fallo).Si el problema persiste, es posible que sea necesario reemplazar el módulo..

P5: ¿Cómo configuro correctamente el escalado de salida para una señal de 4-20 mA?

A: Puede configurar el escalado del módulo directamente en Studio 5000. Para una salida de 4-20 mA, puede establecer el valor de "Ingeniería alta" en 32767 (o el valor máximo de su rango de proceso) y el valor de "Ingeniería baja" en 0 (o el valor mínimo de su rango de proceso). El módulo gestiona la conversión interna a su salida sin procesar de 12 bits (4096 conteos).No ajuste manualmente la escala de la salida PID en la lógica si utiliza la función de escalado integrada del módulo.
