Especificación del producto

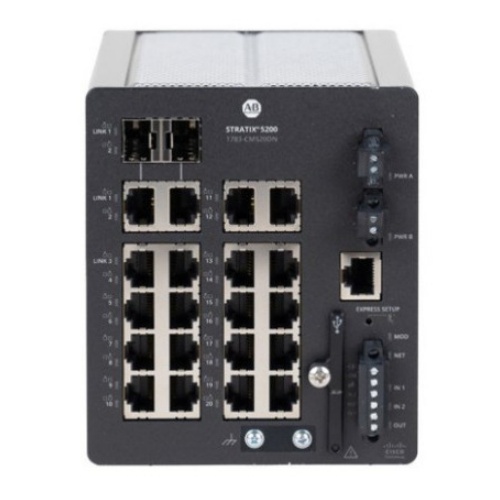

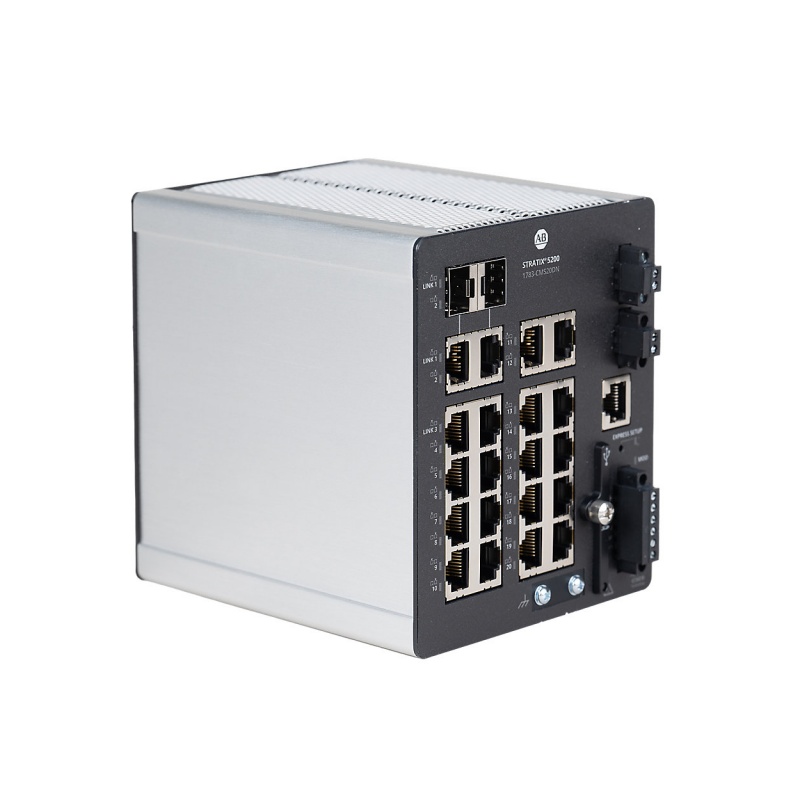

Interruptor Allen Bradley 1783-CMS20DB
Sobre nosotros
SWAN Electric es un proveedor de repuestos para automatización industrial ubicado en China. Nos especializamos en módulos PLC y E/S analógicas.
módulo, fuente de alimentación, panel táctil HMI, pieza de repuesto descatalogada, procesador de CPU por cable, servoaccionamiento, inversor, unidad terminal base, comunicación
Módulo, módulo de conmutación, placa de control. Al mismo tiempo, hemos establecido estrechas relaciones de cooperación con múltiples fabricantes de productos PLC y DCS.
proveedores de servicios de mantenimiento.
Ventaja
Alto rendimiento: Los módulos Allen Bradley están diseñados con tecnología y diseño avanzados para garantizar un alto rendimiento y estabilidad.
Fiabilidad: Los módulos de Allen Bradley se someten a rigurosas pruebas y están certificados para garantizar una fiabilidad y durabilidad excepcionales.
Flexibilidad: Se dispone de una variedad de tipos y especificaciones de módulos, que pueden seleccionarse y configurarse según las necesidades reales.
Fácil mantenimiento: La función Powered Plug-in (RIUP) facilita el mantenimiento y la sustitución de los módulos.
Seguridad: Se admiten las funciones de enrutamiento y puenteo de seguridad CIP, lo que proporciona soluciones con seguridad funcional de hasta SIL 3.
Características principales
Especificaciones técnicas
General
Configuración del puerto
Eléctrico
Aspectos físicos y ambientales
Beneficios clave
Aplicaciones
El 1783‑CMS20DB es ideal para aplicaciones de redes industriales que requieren conectividad Ethernet fiable y segura:
Automatización de fábricasConexión de PLC, variadores, HMI y dispositivos de E/S en líneas de producción
Industrias de procesosFabricación de productos químicos, farmacéuticos, alimenticios y bebidas.
Manipulación de materialesSistemas de transporte, equipos de clasificación y almacenes automatizados.
Construcción de máquinasRedes de control para maquinaria de embalaje, impresión y textil.
InfraestructuraPlantas de tratamiento de agua/aguas residuales e instalaciones de generación de energía.
Zonas peligrosasCertificado para su uso en entornos explosivos con la protección adecuada.
Topologías de anillo: Redes DLR que requieren una rápida recuperación de fallos
Notas importantes
Producto sucesor: El 1783-CMS20DB es el reemplazo de actualización oficial para el descontinuado 1783-BMS20CL (Stratix 5700) .
Firmware: La "B" en el número de pieza designa Firmware base . A Firmware completo La versión (1783-CMS20DP) también está disponible con características adicionales. .
Capacidad del DLRSe admite Device Level Ring, lo que permite la recuperación de fallos en milisegundos para redes de control críticas. .
Uso en áreas peligrosasRequiere instalación en una carcasa certificada con una clasificación mínima IP54 y solo se puede abrir con herramientas. .
Protección externa: La protección contra transitorios debe proporcionarse externamente, sin exceder el 140% de la tensión máxima nominal. .
Preguntas frecuentes
P1: ¿Cuál es la diferencia entre 1783-CMS20DB y 1783-CMS20DP?
A: La diferencia radica en el firmware. 1783-CMS20DB incluye Firmware base, mientras 1783-CMS20DP incluye Firmware completoque ofrece funciones avanzadas adicionales .
P2: ¿Cuál es la configuración de puertos del 1783-CMS20DB?
A: El interruptor presenta 18 puertos RJ45 de cobre de 10/100 Mbps y 2 puertos combinados Gigabit (cada uno configurable como RJ45 de cobre o fibra SFP) .
P3: ¿El modelo 1783-CMS20DB es compatible con DLR?
A: Sí, el switch es compatible Anillo de nivel de dispositivo (DLR) para la recuperación de fallos de red a nivel de milisegundos .
P4: ¿Cuál es el rango de temperatura de funcionamiento?
A: El interruptor funciona desde -40°C a +60°Clo que lo hace adecuado para entornos industriales adversos. .
P5: ¿El modelo 1783-CMS20DB sigue en producción?
A: Sí, el producto está actualmente Activo y con el pleno respaldo de Rockwell Automation. .
P6: ¿Qué fuente de alimentación se requiere?
A: El interruptor utiliza Entradas de alimentación redundantes duales de 12–48 V CC con un consumo máximo de aproximadamente 36,7 W .
P7: ¿Este interruptor reemplaza a un modelo anterior?
A: Sí, el 1783-CMS20DB es el reemplazo oficial para el 1783-BMS20CL (Stratix 5700) .
P8: ¿Se puede utilizar este interruptor en lugares peligrosos?
A: Sí, tiene un Ex ec nC IIC T4 Gc Clasificación de protección contra explosiones. Sin embargo, debe instalarse en una carcasa certificada que cumpla con la clasificación IP54 o superior. .
