Especificación del producto

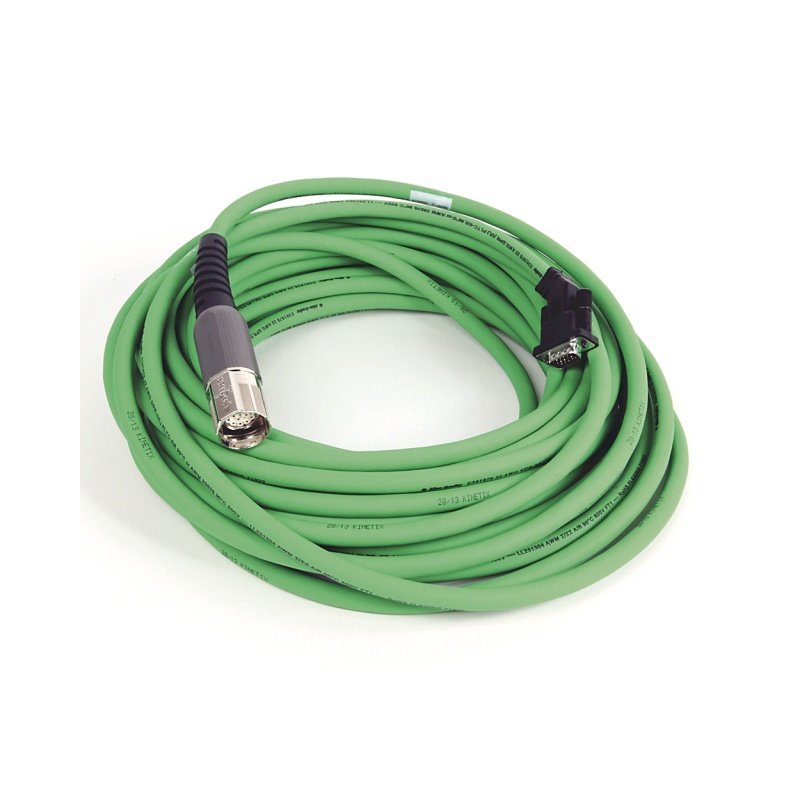

Cable de retroalimentación Kinetix Allen-Bradley 2090-CFBM7DF-CEAF15
Cable de retroalimentación flexible continuo de 15 metros con conector SpeedTEC
Nombre de la marca: Allen Bradley
Nombre del producto: 2090-CFBM7DF-CEAF15
Lugar de origen: Estados Unidos
Garantía: 1 año
Sobre nosotros
SWAN Electric es un proveedor de repuestos para automatización industrial ubicado en China. Nos especializamos en módulos PLC y E/S analógicas.
módulo, fuente de alimentación, panel táctil HMI, pieza de repuesto descatalogada, procesador de CPU por cable, servoaccionamiento, inversor, unidad terminal base, comunicación
Módulo, módulo de conmutación, placa de control. Al mismo tiempo, hemos establecido estrechas relaciones de cooperación con múltiples fabricantes de productos PLC y DCS.
proveedores de servicios de mantenimiento.
Características y beneficios clave
Clasificación de flexibilidad continua: Adecuado para 20 millones de ciclos flexibles en aplicaciones de flexión lineal y 10 millones de ciclos en aplicaciones de flexión (tic-toc), lo que lo hace ideal para guías de cables y brazos robóticos donde el movimiento del cable es constante..
Diseño de un solo cableCombina conductores de retroalimentación, alimentación y frenado en un solo cable blindado robusto, lo que reduce la cantidad de cables, el espacio en el panel y el tiempo de instalación..
Sistema de conexión SpeedTEC: Extremo del motor Conector DIN SpeedTEC Proporciona conexiones rápidas de ¼ de vuelta con chavetero metálico positivo, eliminando la necesidad de herramientas y reduciendo el tiempo de instalación..
Cables de conexión en el extremo de accionamientoLos cables preterminados en el extremo del variador facilitan la integración en armarios de control; longitud de cable optimizada para variadores Kinetix 5500 y Kinetix 5700..
Rechazo de ruido superior: El par de datos de comunicación del codificador con rechazo de ruido de última generación garantiza señales de retroalimentación limpias en entornos industriales con ruido eléctrico..
Cobertura de protección EMC del 100%: Trenza de cobre estañado general con cinta de aluminio/poliéster proporciona Cobertura del 100% para un excelente rendimiento en compatibilidad electromagnética/interferencias electromagnéticas..
Cumple con la normativa DESINAEl color verde de la cubierta de los cables de retroalimentación (norma DESINA) permite una fácil identificación y separación de los cables de alimentación naranjas en el cableado de la máquina..
Certificaciones de la industria: Cumple con la norma NFPA-79; PLTC-ER con certificación UL (Cable para bandejas portacables con potencia limitada, instalación expuesta) para aplicaciones de bandejas portacables e instalación expuesta; CSA AWM I/II A/B, 600 V, 90 °C construcción.
Incluido en la Declaración de Conformidad de RockwellCable incluido en la Declaración de conformidad (DoC) del sistema de servomotores de Rockwell Automation, lo que garantiza el cumplimiento a nivel de sistema..
Especificaciones técnicas
Desglose del número de pieza
Comprender el número de catálogo garantiza la selección correcta:
Compatibilidad del sistema
Importante: Este cable está diseñado para motores con cables separados de alimentación/freno y retroalimentación (p. ej., serie MP con cables de alimentación 2090-CPxM7DF). Es no Una solución DSL de un solo cable: solo proporciona retroalimentación; la alimentación debe suministrarse a través de un cable 2090-CPxM7DF independiente..
Aplicaciones
El modelo 2090‑CFBM7DF‑CEAF15 se utiliza en aplicaciones de control de movimiento que requieren flexión continua del cable:
Casos de uso típicos:
Instalaciones de rieles para cablesDonde el cable se mueve continuamente con el eje de la máquina.
Aplicaciones robóticas: Donde el cable experimenta un movimiento de flexión inversa (tic-toc)
Sistemas de movimiento de alta velocidad: Donde los cables estándar no flexibles fallarían prematuramente
Notas de instalación
Radio de curvatura mínimoSiga las directrices para cables de flexión continua; consulte la especificación del cable de la serie 2090 para conocer los requisitos detallados del radio..
Terminación del escudoLa malla de cobre estañado debe conectarse correctamente a la toma de tierra del variador/motor para mantener el rendimiento EMC. Asegúrese de que la conexión de la malla sea de 360° en ambos extremos..
Enrutamiento de cablesNo instale el cable junto a cables de alta tensión para evitar interferencias. La excelente capacidad de rechazo de ruido del cable minimiza, pero no elimina, la necesidad de una separación adecuada.
Cables de terceros: Los cables de terceros o las modificaciones a los cables suministrados de fábrica están prohibidos. No recomendado y puede anular el cumplimiento del sistema.
