Parámetros y características clave
Características y ventajas principales
Flexibilidad de doble entradaEl terminal cuenta con un teclado y una pantalla táctil resistiva analógica, lo que permite a los operadores elegir su método de entrada preferido. La pantalla táctil resistiva está diseñada para registrar comandos con precisión incluso cuando los operadores usan guantes industriales gruesos, lo que la hace ideal para entornos de fábrica exigentes..

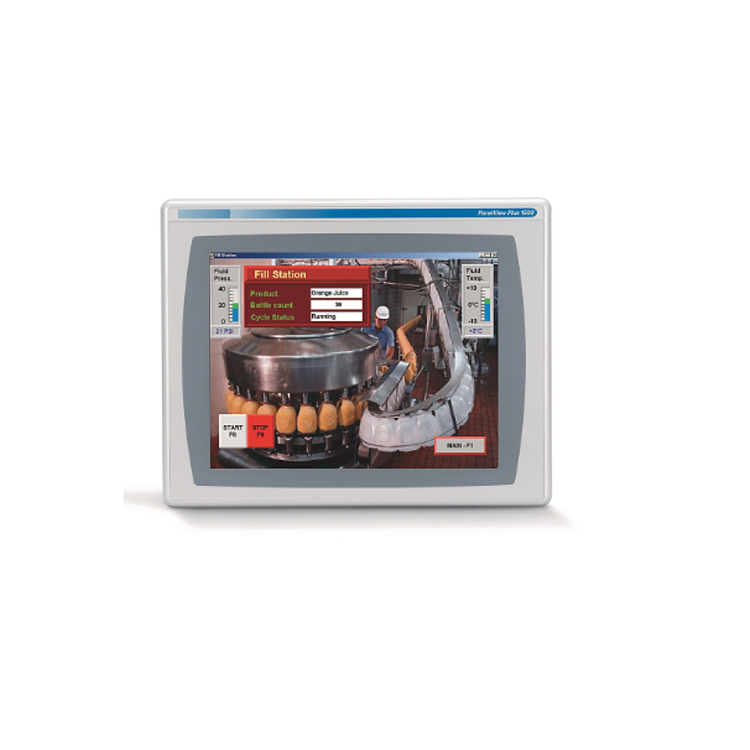

Gran pantalla a color de 12,1 pulgadasLa pantalla TFT a todo color proporciona una visualización clara de gráficos de procesos complejos, diagramas de sintonía y gráficos de tendencias. El mayor campo de visión reduce los errores del operador al presentar datos de diagnóstico críticos sin cambios excesivos de pantalla..
Diseño de componentes modularesEl PanelView Plus 1250 presenta una arquitectura modular compuesta por un módulo de visualización, un módulo lógico y un módulo de comunicación opcional. Este diseño permite una configuración flexible, una instalación sencilla y actualizaciones sin complicaciones..

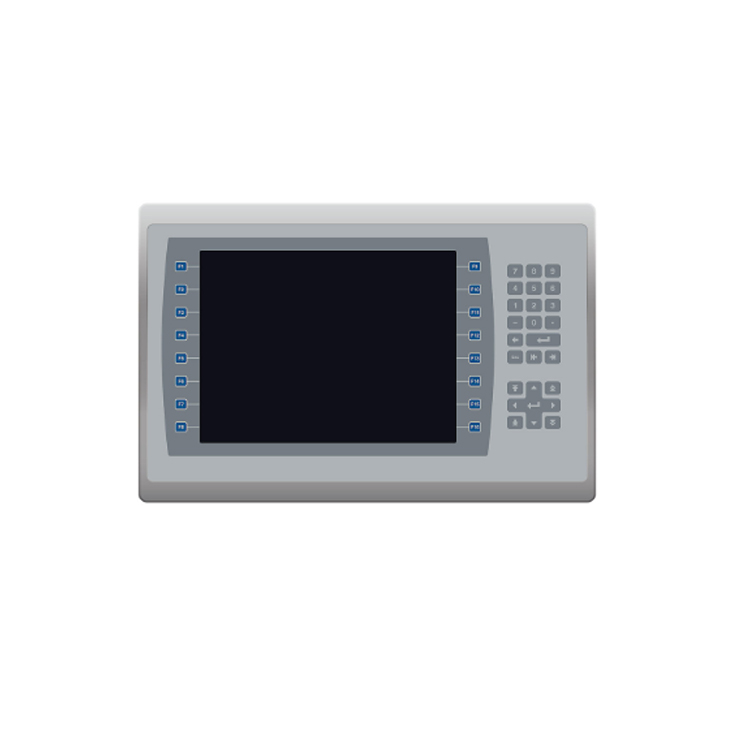

Teclas de función programablesEl teclado incluye teclas de función que se pueden programar para guardar funciones comunes de la aplicación, lo que permite a los operadores activar rápidamente los comandos de uso frecuente..
Aplicaciones típicas
La serie PanelView Plus 1250 se utiliza ampliamente en diversos sectores industriales para la interfaz de operador y el control de máquinas:
Automatización de procesos: Monitoreo y control de procesos continuos en plantas de procesamiento de productos químicos, farmacéuticos y alimentarios.
Líneas de envasadoProporcionar interfaces de control intuitivas para maquinaria de envasado de alta velocidad.
Paneles de control de equipos: Sirve como interfaz hombre-máquina principal para máquinas herramienta, equipos de ensamblaje y sistemas de manipulación de materiales.
Preguntas frecuentes (FAQ)
P1: ¿Qué software se utiliza para programar el 2711P-B12C6A1?
A: El PanelView Plus 1250 se programa utilizando FactoryTalk View Edición para Máquinas (ME)Este software de Rockwell Automation permite a los usuarios crear pantallas de interfaz, configurar comunicaciones de etiquetas e implementar aplicaciones en el terminal a través de USB o Ethernet..
P2: ¿Qué opciones de comunicación son compatibles?
A: Este modelo admite DH+/RIO/DH-485 Protocolos de comunicación. Proporciona una transferencia de datos y conectividad fiables para la integración con controladores Allen-Bradley, incluidos los sistemas CompactLogix, ControlLogix, SLC 500 y MicroLogix..
P3: ¿Se puede utilizar la pantalla con guantes?
A: Sí. La tecnología de pantalla táctil resistiva analógica permite su funcionamiento en entornos con polvo, humedad o salpicaduras de productos químicos. La interfaz registra los comandos con precisión incluso cuando los operarios llevan guantes industriales gruesos..
P4: ¿Cuál es el requisito de voltaje de entrada?
A: El terminal funciona en un sistema externo. 85-264 V CA Fuente de alimentación con una frecuencia de entrada de 47-63 Hz..
P5: ¿Cuáles son los indicadores de estado en este terminal?
A: El terminal cuenta con dos LED de estado en el módulo lógico: COM (verde) indica actividad de comunicación y FALLO (rojo) Indica fallos de hardware o firmware. Durante el arranque normal, el LED FAULT debe permanecer apagado mientras que el LED COMM permanece encendido..
P6: ¿Puedo actualizar mi PanelView Plus 1250 a una HMI más moderna?
A: Sí. Las opciones de migración incluyen la PanelView Plus 7 y Serie PanelView 5000Estas ofrecen un procesamiento más rápido, conectividad mejorada y funciones de software actualizadas. Los archivos de aplicación a menudo se pueden convertir en FactoryTalk View Studio, aunque pueden ser necesarios algunos ajustes..
Modelos recomendados y productos relacionados
El modelo 2711P-B12C6A1 forma parte de la familia PanelView Plus 1250. A continuación se muestran modelos relacionados y opciones de migración:
Cómo elegir el modelo adecuado
Para el mantenimiento de sistemas heredados: El 2711P-B12C6A1 Es un reemplazo directo para las instalaciones existentes de PanelView Plus 1250 que requieren comunicación DH+/RIO/DH-485.
Para sistemas que requieren conectividad Ethernet: Considere el 2711P-B12C4A6 que ofrece comunicación Ethernet y RS-232 con memoria ampliada.
Para nuevas instalaciones o actualizaciones: El PanelView Plus 7 o PanelView 5000 Esta serie ofrece características modernas y cuenta con el soporte activo de Rockwell Automation..
