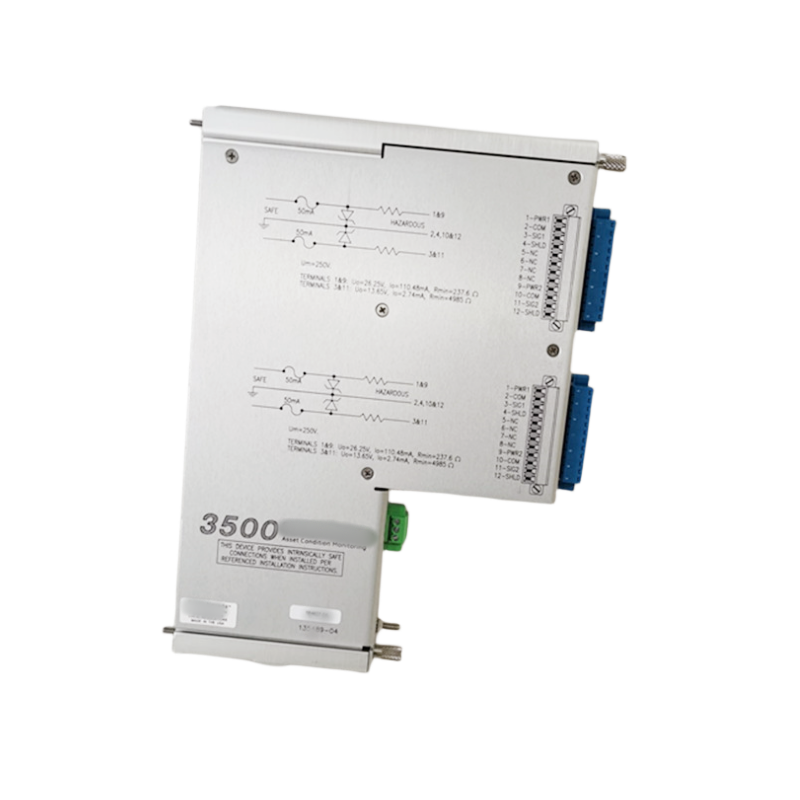

Módulo de puerta de enlace de comunicación Bently Nevada 136188-02 3500/92

El módulo de E/S Bently Nevada 136188-02 es la interfaz física que conecta el sistema de protección de maquinaria 3500 con las redes de automatización de la planta. Este módulo proporciona los puntos de terminación física para la comunicación Ethernet y serial, lo que permite el intercambio de datos entre el rack 3500 y sistemas externos como plataformas DCS, PLC y SCADA.



Como parte integral del sistema 3500/92 (junto con la placa base 136180-01), este módulo convierte los datos de vibración, temperatura y posición monitorizados a formatos Modbus estándar de la industria para una integración perfecta del sistema. La configuración específica 136188-02 indica un módulo de E/S Modbus Ethernet/RS485.

  • Número de artículo :

    136188-02

  • Pedido (cantidad mínima de pedido) :

    1

  • Pago :

    EXW

  • Origen del producto :

    USA

  • Puerto marítimo :

    Wuhan, Hubei, China

  • Plazo de entrega :

    3-5 days

  • Peso :

    1kg

  • Sala de exposición de productos

    Módulo de puerta de enlace de comunicación Bently Nevada 136188-02 3500/92

    Módulo de E/S Ethernet/RS485 para sistemas de protección de maquinaria 3500

    Nuevo y original

    Características y beneficios clave

    • Comunicación multiprotocolo: Admite Modbus RTU (a través de puerto serie) y Modbus/TCP (a través de Ethernet), lo que garantiza la compatibilidad con una amplia gama de sistemas de automatización industrial.

    • Interfaces de comunicación duales: Proporciona ambos Ethernet RJ-45 (10BASE-T) y Comunicación serial RS232/RS422/RS485 puertos para una integración de red flexible

    • E/S digitales integradas: Características 16 entradas digitales (DI) y 16 salidas digitales (DO) para señales de enclavamiento cableadas y retroalimentación de estado, ampliando la funcionalidad de la puerta de enlace más allá de la comunicación pura.

    • Aislamiento de la capa física: Proporciona aislamiento de señal y protección eléctrica, protegiendo el procesador de comunicaciones principal de las interferencias electromagnéticas industriales.

    • Intercambio de datos en tiempo real: Permite la transmisión continua de todos los valores monitorizados en el rack (vibración, desplazamiento, temperatura, alarmas) a los sistemas de control para la monitorización remota y el diagnóstico predictivo.

    • Integración simplificada de plantas: Sustituye el costoso y complejo cableado por una asignación directa de Modbus, lo que permite que los datos del rack 3500 se expongan como registros estándar en la red de la planta.

    • Indicación de estado integral: Panel frontal OK y TX/RX Los LED proporcionan información visual instantánea sobre el estado del módulo y la actividad de comunicación.

    Especificaciones técnicas



    CategoríaEspecificación
    FabricanteBentley Nevada (GE)
    Número de modelo136188-02
    Tipo de productoMódulo de E/S de puerta de enlace de comunicación 3500/92
    ConfiguraciónMódulo de E/S Ethernet/RS485 Modbus
    Interfaces de comunicación1 puerto Ethernet RJ-45 (10BASE-T), 1 puerto serie RS485 (con otras variantes compatibles con RS232/RS422)
    E/S digitales16 DI / 16 DO (para señales cableadas e interbloqueo)
    Protocolo EthernetModbus/TCP, BNCHost (software de configuración propiedad de Bently Nevada)
    Protocolo serieModbus RTU
    Velocidad de datos (serie)Hasta 115,2 kbps
    Fuente de alimentación24 V CC
    Consumo de energía (RS485)5,6 W típico
    Consumo de energía (RS232/RS422)5,0 W típico
    Temperatura de funcionamiento-30°C a +65°C (-22°F a +150°F)
    Temperatura de almacenamiento-40°C a +85°C
    Humedad95% sin condensación
    Clasificación de protecciónIP20 (a nivel de módulo); las placas de terminales asociadas pueden cumplir con NEMA 4X.
    PesoAprox. 0,4 kg (0,88 lb)
    DimensionesFactor de forma de módulo estándar 3500, 1 ranura trasera de altura completa
    País natalEE.UU

    Arquitectura del sistema

    El modelo 136188-02 es uno de los componentes del sistema de puerta de enlace de comunicación 3500/92:



    ComponenteFunción
    Placa principal 136180-01El "cerebro" de la puerta de enlace, encargado de la conversión de protocolos y el procesamiento de datos.
    Módulo de E/S 136188-02La interfaz física, que proporciona conectores Ethernet y serie, además de terminales de E/S digitales.
    Puerta de enlace 3500/92Sistema completo que permite la integración total del rack 3500 con sistemas de terceros.

    Nota crítica: El 136188-02 es un placa de terminales pasiva que requiere la placa base 136180-01 para funcionar. Estos dos componentes deben usarse juntos para completar el sistema de puerta de enlace de comunicación 3500/92. .

    Aplicaciones

    La pasarela de comunicación 3500/92 se utiliza ampliamente en aplicaciones críticas de protección de maquinaria. :



    IndustriaSolicitud
    Petróleo y gasConexión de datos de vibración de compresores de 3500 racks a sistemas DCS centrales en refinerías y estaciones de oleoductos.
    Generación de energíaIntegración de datos de monitorización de turbinas en sistemas de control PLC de planta para protección mediante enclavamiento a través de enlaces serie Modbus.
    Procesamiento químicoAgregación de datos de múltiples racks 3500 en una instalación a centros de diagnóstico remotos a través de Ethernet.
    Minería y metalesImplementación en sistemas de monitoreo para polipastos, trituradoras y molinos de servicio pesado como puente hacia las redes de información de la planta.

    Tipos de máquinas clave

    • Turbinas de vapor y de gas

    • Compresores centrífugos

    • Ventiladores y sopladores

    • Bombas críticas

    • Generadores

    • Turboexpansores

    Información sobre pedidos y envíos



    DetalleInformación
    CondiciónNuevo y original
    Estado del stockEn stock
    Garantía12 meses
    Puerto marítimoXiamen, China
    Plazo de entrega5-7 días laborables
    Condiciones de pagoTransferencia bancaria, Western Union
