Características principales
Diámetro de la punta de la sonda: 8 mm – Tamaño estándar de la industria para mediciones de vibración radial y posición axial.
Rosca métrica M10 × 1 con protección – Carcasa roscada de acero inoxidable con cable blindado para protección mecánica.
Rango lineal de 2 mm (80 mils) – Rango suficiente para la mayoría de las aplicaciones de monitorización de turbinas, compresores y bombas.
Punta de sulfuro de polifenileno (PPS) – Material de la punta de la sonda resistente al desgaste y a los productos químicos.
Caja de acero inoxidable AISI 303/304 – Construcción resistente a la corrosión para entornos industriales exigentes.
Conector coaxial miniatura ClickLoc™ – Conector chapado en oro, de ajuste manual, con mecanismo de bloqueo para evitar que se afloje por vibración.
Junta tórica de Viton® – Sella la presión diferencial entre la punta de la sonda y la carcasa.
Especificaciones técnicas
Explicación del código de sufijo
Ventajas principales
1. Fiabilidad conforme a los estándares de la industria
La serie 3300 XL es el sistema de sonda de proximidad de primera línea de Bently Nevada, que ofrece el rendimiento más avanzado en sistemas de transductores de proximidad por corrientes de Foucault. Cumple totalmente con Norma API 670 (4.ª edición) para la configuración mecánica, el rango lineal, la precisión y la estabilidad de la temperatura.
2. Protección blindada para entornos hostiles
El construcción de cables blindados Protege el conductor triaxial interno contra daños físicos, abrasión y compresión. Esto hace que el modelo 330104-12-20-10-02-00 sea ideal para instalaciones donde los cables están expuestos a esfuerzos mecánicos, tránsito peatonal o carcasas de maquinaria con alta vibración..
3. Intercambiabilidad modular
Las sondas, los cables de extensión y los sensores Proximitor del sistema 3300 XL son: Intercambiables eléctrica y mecánicamenteLas piezas se pueden intercambiar sin necesidad de emparejamiento ni calibración en banco, lo que simplifica el mantenimiento y reduce el inventario de piezas de repuesto..
4. Fiabilidad del conector ClickLoc™
Los conectores ClickLoc™ chapados en oro solo requieren un apriete manual (se oye un "clic" al apretarlos) y cuentan con un mecanismo de bloqueo patentado para evitar que se aflojen por vibración. No se necesitan herramientas especiales para su instalación ni extracción..
5. Tecnología de sellado robusta
El Junta tórica de Viton® Sella la presión diferencial entre la punta de la sonda y la carcasa, evitando fugas de aceite y garantizando un funcionamiento fiable en entornos con abundante lubricación, como turbinas y compresores..
6. Amplia tolerancia ambiental
Con un rango de temperatura de funcionamiento de -34°C a +177°CEsta sonda soporta las condiciones térmicas extremas que se encuentran en las turbinas de vapor y otras máquinas de alta temperatura..
Notas de integración del sistema
El sistema 3300 XL es un conjunto emparejado.
Un sistema de medición 3300 XL completo consta de tres partes que deben tener longitudes eléctricas uniformes.:
Sonda de proximidad (este elemento) – Se monta dentro de la máquina, mirando hacia el eje.
Cable de extensión – Conecta la sonda con el sensor Proximitor.
Sensor Proximitor – Alimenta la sonda y convierte la señal en una salida utilizable.
Importante: El longitud eléctrica total del sistema (longitud de la sonda + longitud del cable de extensión) debe ser igual a la longitud de diseño del sensor Proximitor (normalmente 5 o 9 metros). Para esta sonda de 1,0 m, normalmente se combina con un Cable de extensión de 8,0 m para crear un sistema de 9,0 mLos componentes incompatibles pueden provocar errores de medición del 20% o superiores.
Montaje
Hilo: Métrica M10 × 1
Brecha recomendada: Ajustado a -9 Vcc a 1,27 mm
Diámetro mínimo del eje: 50,8 mm (2 pulgadas)
Requisitos de cableado
Aleje los cables de las líneas eléctricas de alta tensión para minimizar las interferencias electromagnéticas.
Mantenga un radio de curvatura mínimo para evitar daños al núcleo coaxial.
Asegure los cables blindados con abrazaderas adecuadas para evitar el desgaste inducido por vibraciones.
Aplicaciones
El modelo 330104-12-20-10-02-00 se utiliza en aplicaciones críticas de maquinaria rotativa:
Funciones de medición primarias
Vibración radial – Medición de la vibración relativa del eje
Posición axial (empuje) – Monitorización del desplazamiento axial del rotor
Referencia de Keyphasor® – Referencia de fase/velocidad para equilibrado y diagnóstico
Qué incluye

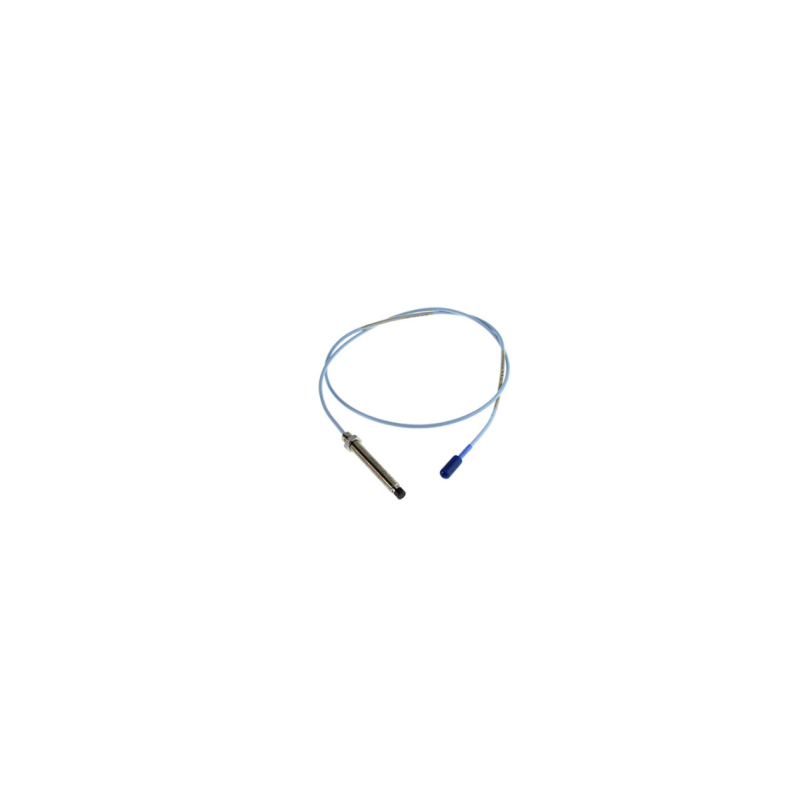

1 × Sonda de proximidad Bently Nevada 330104-12-20-10-02-00 3300 XL de 8 mm (1,0 m, M10 × 1, blindada)
Nota: El cable de extensión, el sensor Proximitor, los accesorios de montaje y las herramientas de configuración se venden por separado.
¿Por qué comprar con nosotros?
En stock – Listo para enviar el mismo día o al día siguiente hábil.
Envío rápido – Opciones de envío exprés disponibles
Totalmente probado – cada unidad verificada para comprobar su funcionamiento
Garantía incluida – compre con confianza
Apoyo técnico – Asistencia para la integración disponible
Preguntas frecuentes (FAQ)
P1: ¿Qué es el Bently Nevada 330104-12-20-10-02-00?
Se trata de una sonda de proximidad de 8 mm de la serie 3300 XL, utilizada para la medición sin contacto de la vibración y la posición del eje en maquinaria rotativa industrial. Esta variante cuenta con rosca métrica M10 × 1, una longitud sin rosca extendida de 120 mm y un cable blindado para protección mecánica..
P2: ¿Qué significa cada sufijo en el número de pieza?
12 = 120 mm de longitud sin rosca; 20 = 200 mm de longitud de la caja; 10 = 1,0 metro de longitud total; 02 = Conector ClickLoc™ en miniatura con cable estándar; 00 = No se requiere aprobación de la agencia.
P3: ¿Esta sonda está blindada?
Sí, el 330104 El número de modelo indica una sonda con rosca métrica M10 × 1 y cable blindado. El blindaje proporciona protección de acero inoxidable para el cable en entornos hostiles..
P4: ¿Cuál es la longitud total del cable de esta sonda?
La longitud total es 1,0 metro (3,3 pies).
P5: ¿Qué tipo de rosca utiliza esta sonda?
Utiliza un Rosca métrica M10 × 1.
P6: ¿Cuál es el rango lineal y la sensibilidad?
El rango lineal es 2 mm (80 milésimas de pulgada) con una sensibilidad de 7,87 V/mm (200 mV/mil) cuando se utiliza con un sensor Proximitor 3300 XL.
P7: ¿Cuál es el rango de temperatura de funcionamiento?
La sonda funciona desde -34°C a +177°C (-30°F a +350°F).
P8: ¿Qué tipo de conector tiene esta sonda?
Cuenta con una Conector coaxial miniatura ClickLoc™ Con baño de oro. Solo requieren un apriete manual y cuentan con un mecanismo de bloqueo..
P9: ¿Esta sonda requiere un cable de extensión y un Proximitor específicos?
Sí. El sistema 3300 XL requiere piezas coincidentes con una longitud eléctrica total de 5 o 9 metros. Para esta sonda de 1,0 m, empareje con un Cable de extensión de 8,0 m para crear un sistema de 9,0 m compatible con un sensor Proximitor de 9,0 m.
P10: ¿Puedo usar esta sonda con sistemas antiguos de la serie 3300?
Sí. Las sondas 3300 XL de 8 mm son retrocompatibles e intercambiables con otros componentes del sistema de transductores de la serie 3300 que no son XL, de 5 mm y 8 mm..
P11: ¿Cuál es la configuración de separación recomendada?
La brecha recomendada se establece en -9 Vcc a 1,27 mm.
P12: ¿Esta sonda es adecuada para zonas peligrosas?
Esta variante específica (sufijo 00) tiene Sin aprobación de la agencia Para zonas peligrosas. Si se requiere certificación para zonas peligrosas, seleccione una variante de sonda con el sufijo de aprobación de la agencia correspondiente.
