Especificación del producto

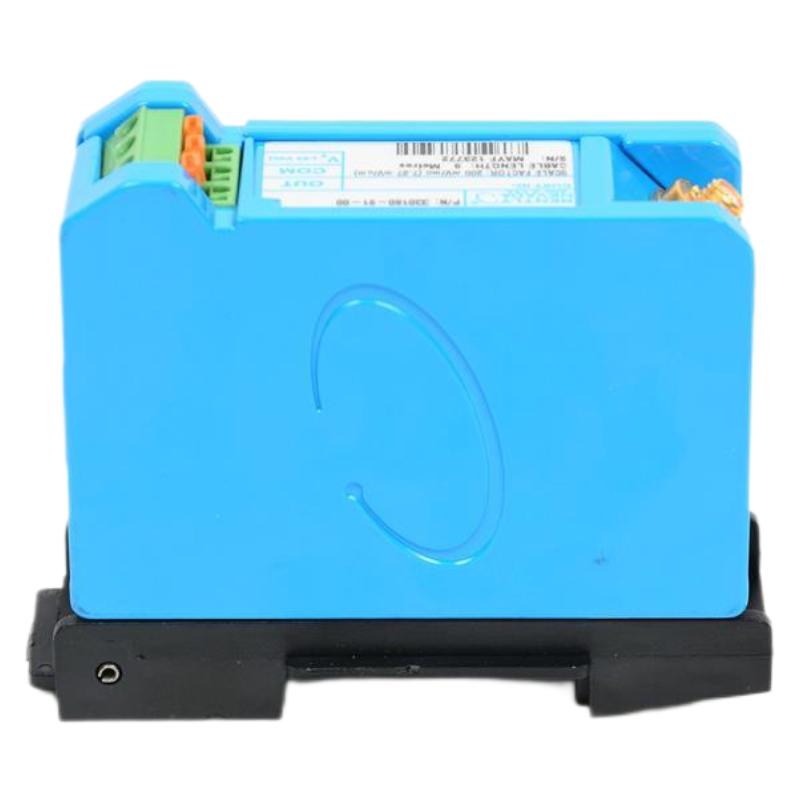

Sensor Proximitor 330180-91-00
Nombre de la marca: Bently Nevada
Nombre del producto: 330180-91-00
Garantía: 1 año
Parámetros principales
Características y ventajas principales
Montaje en riel DIN de alta densidadLa configuración de montaje en riel DIN permite instalaciones de alta densidad y que optimizan el espacio en los armarios de control modernos. La base de montaje proporciona aislamiento eléctrico y elimina la necesidad de placas de aislamiento separadas, lo que reduce la complejidad del cableado y los requisitos de espacio en el armario. .
Inmunidad superior a RFI/EMIEl sensor de proximidad 3300 XL es altamente inmune a las interferencias de radiofrecuencia, lo que permite su instalación en carcasas de fibra de vidrio sin efectos adversos por señales de radio cercanas. Su inmunidad mejorada a RFI/EMI cumple con las homologaciones de la marca CE europea sin necesidad de conductos blindados especiales ni carcasas metálicas, lo que resulta en menores costos de instalación. .
Intercambiabilidad total y calibración de fábrica.El sistema 3300 XL admite la intercambiabilidad total de sondas, cables de extensión y sensores Proximitor. Esto elimina la necesidad de una calibración en banco que consume mucho tiempo o la búsqueda de componentes compatibles, lo que simplifica el mantenimiento y reduce el inventario de piezas de repuesto. .
Conexiones de terminal SpringLocEl módulo incorpora regletas de terminales patentadas SpringLoc que no requieren herramientas especiales para su instalación. Estos terminales proporcionan conexiones robustas y resistentes a las vibraciones al eliminar los mecanismos de sujeción de tipo tornillo que pueden aflojarse con el tiempo, lo que garantiza un cableado fiable en entornos con altas vibraciones. .
Construcción robusta para entornos hostilesLa carcasa de aluminio A308 y los conectores chapados en oro garantizan durabilidad y una transmisión de señal fiable en condiciones industriales exigentes. El módulo funciona de forma fiable en un amplio rango de temperaturas, lo que lo hace adecuado para compresores, turbinas y otros equipos expuestos a condiciones ambientales fluctuantes. .
Aplicaciones típicas
El modelo 330180-91-00 se utiliza ampliamente para la monitorización de maquinaria rotativa crítica en diversas industrias pesadas. :
Generación de energía: Monitorización de vibraciones radiales y posición axial de turbinas de vapor, turbinas de gas y generadores.
Petróleo y gasMonitorización de vibraciones de compresores centrífugos, bombas y ventiladores en refinerías y oleoductos.
Petroquímico: Monitoreo del estado de los equipos rotativos críticos para garantizar la continuidad y la seguridad del proceso.
Industria pesada: Supervisión de grandes motores, cajas de engranajes y otros activos vitales en plantas metalúrgicas, papeleras y cementeras.
Preguntas frecuentes (FAQ)
P1: ¿Qué indica el número de modelo "330180-91-00"?
A: El desglose es: 330180 = Sensor Proximitor XL 3300; -91 = 9,0 metros (29,5 pies) de longitud del sistema con montaje en riel DIN; -00 = No se requiere aprobación de la agencia .
P2: ¿Cuál es la diferencia entre 330180-91-00 y 330180-90-00?
A: El -91 El sufijo indica Montaje en carril DIN con una longitud de sistema de 9,0 metros. -90 El sufijo indica montaje en panel con la misma longitud del sistema de 9,0 metros .
P3: ¿Qué sondas son compatibles con este sensor Proximitor?
A: Es compatible con las sondas de 5 mm de la serie 3300, las sondas de 8 mm de la serie 3300 y las sondas XL de 8 mm de la serie 3300, así como con cables de extensión. .
P4: ¿Este sistema requiere calibración en campo después de la instalación?
A: No. Cada sistema 3300 XL es Calibrado de fábrica como una unidad completa. La completa intercambiabilidad de los componentes elimina la necesidad de calibración en banco o emparejamiento de componentes. .
P5: ¿Cuál es la tensión de separación recomendada para la instalación?
A: Un sistema saludable debería leer entre -9 V y -12 V CC en el conector del monitor o del cable de extensión. Una lectura cercana a -2 V indica un cortocircuito en la sonda o el cable, mientras que una lectura cercana a -24 V indica un circuito abierto.
P6: ¿Cuáles son los requisitos de energía?
A: El Proximitor requiere una fuente de alimentación de CC de -17,5 Vcc a -26 Vcc (sin barrera de seguridad) o -23 Vcc a -26 Vcc (con barrera de seguridad). El consumo máximo de corriente es 12 mA .
P7: ¿Este módulo cuenta con homologaciones para zonas peligrosas?
A: Este modelo específico (-00 sufijo) tiene Sin aprobaciones de agencias y es apto únicamente para entornos de uso general. Para instalaciones en zonas peligrosas, seleccione una variante con el sufijo de homologación correspondiente (por ejemplo, -05 para CSA, ATEX, IECEx). .
Modelos recomendados y productos relacionados
El modelo 330180-91-00 forma parte de la familia de sensores Proximitor 3300 XL. A continuación se muestran modelos relacionados con diferentes opciones de montaje y homologaciones:
Cómo elegir el modelo adecuado
Para aplicaciones de riel DIN estándar de 9,0 m: El 330180-91-00 Es la opción correcta para instalaciones de alta densidad que requieren una longitud de sistema de 9 metros sin necesidad de homologaciones para zonas peligrosas.
Para instalaciones en zonas peligrosas: Seleccione el 330180-91-05 (CSA/ATEX/IECEx) o 330180-91-CN Variante (NEPSI) .
Para longitudes de sistema más cortas: Considere el 330180-51-00 para sistemas de 5,0 metros .
