Parámetros y características clave
Características y ventajas principales

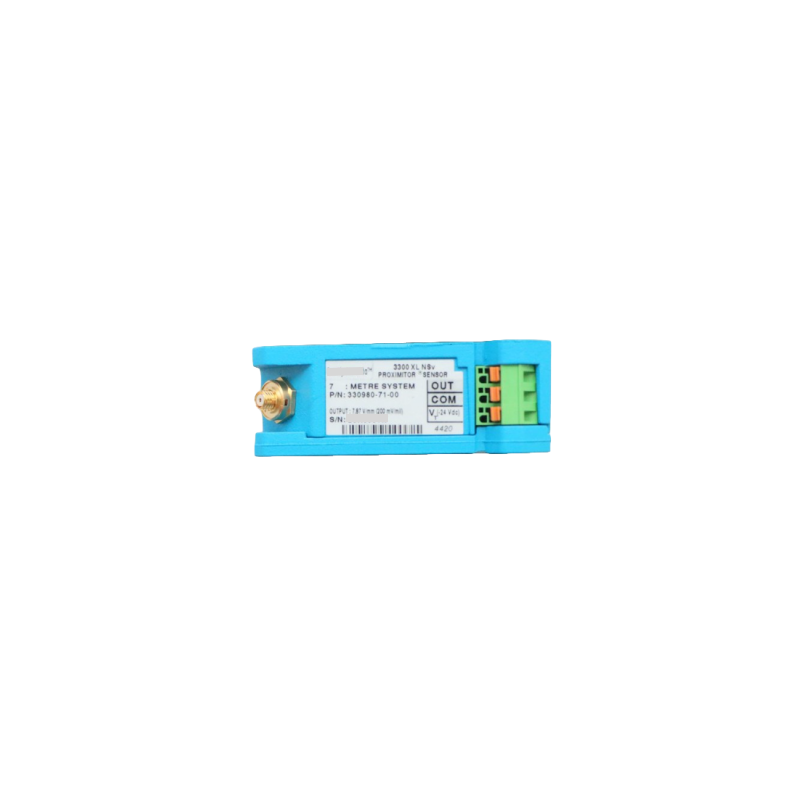

Diseñado para aplicaciones con espacio limitado.: La característica más destacada del módulo es su Diseño NSv (Vista lateral estrecha)Diseñado específicamente para compresores de aire centrífugos, compresores de refrigeración y compresores de gas de proceso, donde las estrictas restricciones de instalación impiden el uso de sondas estándar 3300 XL de 8 mm. Admite diámetros de eje pequeños inferiores a 51 mm (2 pulg.) y objetivos axiales menores de 15 mm (0,6 pulg.)..
Inmunidad mejorada a RFI/EMIEl Proximitor 3300 XL NSv ofrece una inmunidad mejorada a las interferencias de radiofrecuencia y electromagnéticas, cumpliendo con las homologaciones de la marca CE europea. sin necesidad de conductos blindados especiales ni carcasas metálicas.Esto permite la instalación en carcasas de fibra de vidrio o cerca de equipos de radio sin degradación de la señal, lo que reduce los costos y la complejidad de la instalación..
Conexiones de terminal SpringLoc: El módulo cuenta con patentes Regletas de terminales SpringLoc que no requieren herramientas de instalación especiales. Estos terminales proporcionan conexiones fuertes y resistentes a las vibraciones al eliminar los mecanismos de sujeción de tipo tornillo que pueden aflojarse con el tiempo, lo que garantiza un cableado de campo fiable en entornos de alta vibración..
Alta precisión y estabilidad de la señal.El sistema ofrece un rango lineal de 1,5 mm (60 mils) con un factor de escala de 7,87 V/mm, lo que garantiza una medición precisa para objetivos pequeños. El NSv Proximitor mantiene la precisión especificada desde 0 °C hasta +45 °C de temperatura ambiente y presenta una variación de voltaje de salida inferior a 2 mV por cada voltio de variación en la tensión de entrada..
Intercambiabilidad total: Todos los sistemas de transductores de proximidad 3300 XL de 8 mm son compatibles intercambiabilidad completa de sondas, cables de extensión y sensores Proximitor, eliminando la necesidad de emparejar o calibrar componentes individuales..
Aplicaciones típicas
El modelo 330980-71-05 se utiliza ampliamente para la monitorización de maquinaria crítica en instalaciones con espacio limitado.:
Compresores de aire centrífugos: Monitorización de vibraciones radiales donde el espacio reducido alrededor de las carcasas de los cojinetes impide la instalación de sondas estándar.
Compresores de refrigeración: Medición de posición axial con acceso restringido al avellanado
Compresores de gas de proceso: Monitorización de vibraciones en ejes pequeños (de menos de 51 mm de diámetro)
Instalaciones de fasores de llave y tacómetros: Referencia de fase y medición de velocidad en espacios reducidos
Preguntas frecuentes (FAQ)
P1: ¿Cuál es la función principal del 330980-71-05?
A: Se trata de un módulo de acondicionamiento de señal (sensor Proximitor) que funciona con sondas de proximidad 3300 NSv y cables de extensión para formar un sistema transductor completo. Recibe la señal de voltaje de separación de la sonda, aplica linealización y compensación de temperatura, y emite un voltaje de CC proporcional a la posición superpuesto con la señal de vibración de CA..
P2: ¿Cuál es la diferencia entre los sensores Proximitor 330980-71-05 y los sensores estándar 3300 XL de 8 mm?
A: El 330980-71-05 es un Proximitor NSv (vista lateral estrecha).Diseñado para aplicaciones con espacio limitado donde las sondas estándar 3300 XL de 8 mm no caben. Tiene un formato delgado y compacto y funciona con sondas NSv que admiten diámetros de eje pequeños (menos de 51 mm) y áreas objetivo pequeñas (menos de 15 mm). Los Proximitors 3300 XL estándar (por ejemplo, la serie 330180) son para instalaciones convencionales..
P3: ¿Cuál es el rango lineal de este sistema?
A: El sistema NSv tiene un rango lineal de 1,5 mm (60 milésimas de pulgada), desde aproximadamente 0,25 mm hasta 1,75 mm de separación.
P4: ¿Qué opciones de montaje están disponibles?
A: Este modelo (Opción 71) incluye: Montaje en carril DIN Con un diseño delgado para instalaciones de alta densidad. El patrón de montaje de 4 orificios coincide con los diseños anteriores de Proximitor para garantizar la compatibilidad con actualizaciones. También hay disponibles opciones de montaje en panel (Opción 70)..
P5: ¿Cuál es la tensión de separación recomendada para la instalación?
A: Un sistema saludable debería leer entre -9 V y -12 V CC en el conector del monitor o del cable de extensión. Una lectura cercana a -2 V indica una sonda o cable en cortocircuito, mientras que una lectura cercana a -24 V indica un circuito abierto..
P6: ¿Este sistema requiere calibración?
A: No. El sistema 3300 XL admite la intercambiabilidad completa de sondas, cables de extensión y sensores Proximitor, lo que elimina la necesidad de calibrar en banco o emparejar componentes individuales..
P7: ¿Qué condiciones ambientales puede soportar este módulo?
A: El Proximitor funciona desde -52°C a +100°C y puede soportar una humedad de condensación del 100 % cuando los conectores están protegidos. El sistema NSv está diseñado para un funcionamiento fiable en entornos industriales con inmunidad mejorada a RFI/EMI..
Modelos recomendados y productos relacionados
El modelo 330980-71-05 forma parte de la familia de sensores Proximitor 3300 XL NSv. A continuación se muestran modelos relacionados para diferentes longitudes y configuraciones de sistema:
Cómo elegir el modelo adecuado
Para instalaciones con espacio limitado: El 330980-71-05 es la opción correcta para compresores centrífugos y aplicaciones con espacio de montaje limitado.
Para aplicaciones estándar de 8 mm: Considere el Serie 330180 (p. ej., 330180-51-05) para instalaciones convencionales donde el espacio no está restringido.
Para instalaciones en zonas peligrosasLa opción de homologaciones múltiples (incluida en la norma 330980-71-05) garantiza el cumplimiento de las normas ATEX, IECEx y CSA..
