Ventajas principales
Capacidad de entrada de CC de alto voltaje: El módulo acepta un voltaje de entrada de 88 a 140 VCC, lo que lo hace ideal para entornos industriales alimentados por CC, sistemas con respaldo de batería e instalaciones remotas donde la alimentación de CA no está disponible o no es confiable..
Soporte para configuración redundante: El rack 3500 puede contener una o dos fuentes de alimentación en cualquier combinación de CA y CC. Cuando se instalan dos fuentes de alimentación, la ranura inferior actúa como fuente principal y la ranura superior como fuente de respaldo. La extracción o inserción de cualquiera de los módulos de fuente de alimentación no interrumpe el funcionamiento del rack siempre que haya una segunda fuente instalada..
Capacidad de intercambio en caliente: Gracias a su configuración redundante, el módulo admite la sustitución en caliente, lo que permite el mantenimiento o la sustitución sin interrumpir el funcionamiento del rack y sus módulos de monitorización..
Características de protección integral: La fuente de alimentación incluye protección contra sobretensión, sobrecorriente y sobretemperatura. Los circuitos internos de supresión de sobretensiones resisten el impacto de voltajes transitorios provenientes de entornos de subestaciones, mientras que un fusible interno se abre en caso de sobretensión..
Función de diagnóstico de automonitoreo: El módulo cuenta con un panel frontal. LED de suministro OK que indica cuándo la fuente de alimentación funciona correctamente, lo que permite una inspección local rápida sin necesidad de iniciar sesión en el software..
Fiabilidad de grado industrial: Diseñado para entornos hostiles, el módulo funciona de forma fiable en temperaturas de -30 °C a +65 °C con una humedad de hasta el 95 % sin condensación. La robusta carcasa metálica proporciona protección contra interferencias electromagnéticas..
Especificaciones técnicas
Escenarios de aplicación

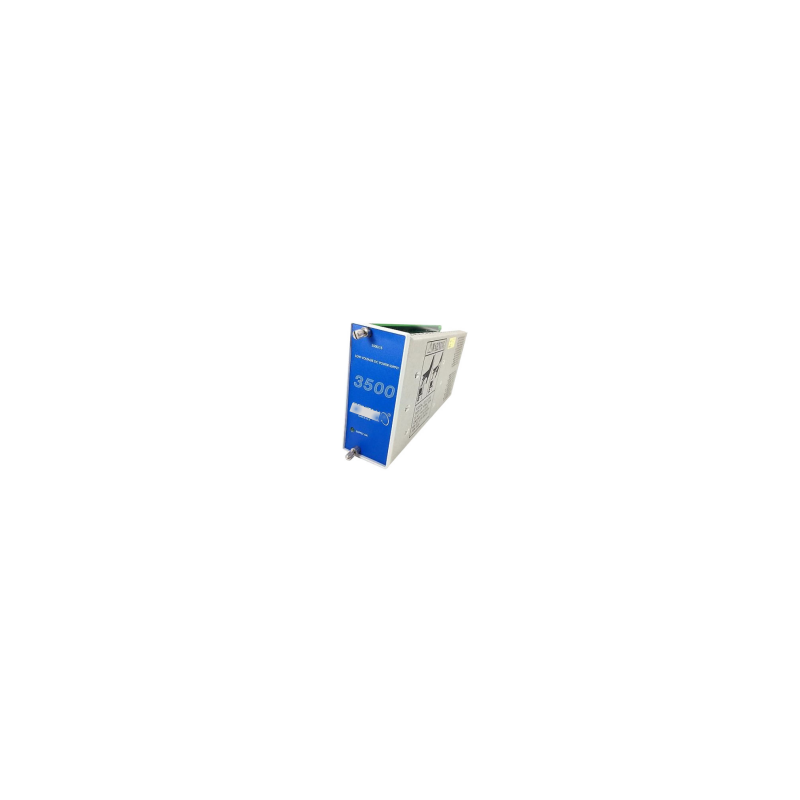

El Bently Nevada 3500/15 129486-01 es esencial en diversos sistemas de automatización industrial que requieren energía precisa y confiable para la protección de la maquinaria:
Generación de energía: Proporciona alimentación de CC fiable para los sistemas de monitorización de turbinas y generadores en centrales eléctricas, garantizando el funcionamiento continuo de los módulos críticos de monitorización de vibraciones y estado..
Industria del petróleo y el gas: Se utiliza en bastidores de monitorización de compresores de refinerías y sistemas de protección de equipos rotativos de plataformas marinas, donde la alimentación estable es esencial para aplicaciones críticas de seguridad..
Procesamiento químico: Proporciona soporte a los sistemas de protección de maquinaria para bombas, compresores y agitadores en plantas químicas, ofreciendo energía fiable para las funciones de monitorización y protección contra vibraciones..
Metales y minería: Proporciona alimentación para sistemas de monitorización de laminadoras, trituradoras y otros equipos rotativos pesados en entornos industriales exigentes.
Instalaciones de tratamiento de agua: Permite la monitorización continua de estaciones de bombeo y maquinaria rotativa con un suministro de energía CC fiable.
Instalaciones remotas: Su capacidad de entrada de CC de alto voltaje hace que este módulo sea ideal para instalaciones remotas o con respaldo de batería, donde la infraestructura de energía de CA es limitada.
Qué incluye
Antes de comprar
Estado del stock: En stock – Listo para envío inmediato.
Condición: Nuevo y original. Cada unidad se prueba y verifica al 100% antes del envío.
Nota de compatibilidad: La fuente de alimentación de CC de alto voltaje Legacy y el módulo de entrada de alimentación (PIM) NO son compatibles con la nueva fuente de alimentación de CA universal ni con la fuente de alimentación de CC de bajo voltaje. Verifique su configuración actual antes de realizar el pedido..
Instalación: La instalación debe ser realizada por técnicos cualificados. El módulo debe instalarse en las ranuras designadas del lado izquierdo del rack 3500. Asegúrese de desconectar todas las fuentes de alimentación antes de la instalación.
Garantía: Incluye una garantía estándar de 12 meses que cubre defectos de materiales y mano de obra.
Preguntas frecuentes
P: ¿Qué representa el número de modelo 3500/15 129486-01?
A: El número de modelo se desglosa de la siguiente manera: 3500/15 = Módulo de fuente de alimentación para el sistema de protección de maquinaria de la serie 3500; 129486-01 = Módulo de fuente de alimentación de CC de alto voltaje heredado con entrada de 88–140 VCC.
P: ¿Cuál es la diferencia entre el módulo de alimentación 129486-01 y otros módulos de alimentación 3500/15?
A: El modelo 129486-01 es la versión Legacy de CC de alto voltaje con entrada de 88–140 VCC. Otras variantes incluyen las versiones de CC de bajo voltaje (20–30 VCC), CA de alto voltaje (175–264 VCA), CA de bajo voltaje (85–132 VCA) y CA universal (85–264 VCA)..
P: ¿Puedo combinar diferentes tipos de fuentes de alimentación en el mismo rack?
A: El rack 3500 puede contener una o dos fuentes de alimentación con cualquier combinación de CA y CC. Sin embargo, las fuentes de alimentación y los PIM de CC de alto voltaje heredados NO son compatibles con las fuentes de alimentación y los PIM de CC de alto voltaje más recientes. Los conjuntos completos de módulos principales y PIM heredados y nuevos pueden coexistir en el mismo rack 3500 con alimentación redundante..
P: ¿Cómo funciona la configuración de fuente de alimentación redundante?
A: Cuando se instalan dos fuentes de alimentación en un rack, la que está en la ranura inferior actúa como fuente principal y la que está en la ranura superior actúa como fuente de respaldo. Si la fuente principal falla, la de respaldo toma el control automáticamente sin interrumpir las funciones del rack..
P: ¿Qué indica el LED de alimentación correcta?
A: El LED de alimentación correcta del panel frontal indica que la fuente de alimentación funciona correctamente. Si el LED no está encendido, indica una falla que requiere investigación..
P: ¿Este módulo es reemplazable en caliente?
R: Sí, cuando se instalan fuentes de alimentación redundantes, cualquiera de los módulos de alimentación se puede extraer o insertar sin interrumpir el funcionamiento del rack. Esto permite el reemplazo en caliente durante el mantenimiento..
P: ¿Con qué rapidez pueden enviar este módulo?
R: Como se trata de un artículo en stock, normalmente lo enviamos en un plazo de 24 horas tras la confirmación del pedido a través de servicios de mensajería urgente internacionales como DHL o FedEx.
Modelos recomendados
El Bently Nevada 3500/15 129486-01 funciona a la perfección con los siguientes componentes de la serie Bently Nevada 3500:
129478-01: Módulo de entrada de alimentación de CC de alto voltaje (PIM) diseñado para funcionar con el módulo de fuente de alimentación 129486-01..
133292-01: Módulo de fuente de alimentación de CC de bajo voltaje con entrada de 20–30 VCC para aplicaciones que requieren un voltaje de CC más bajo..
127610-01: Módulo de alimentación de CA heredado con entrada de CA configurable para instalaciones alimentadas por CA tradicionales..
125840-01: Módulo de entrada de alimentación de CA de alto voltaje (PIM) para usar con configuraciones de fuente de alimentación de CA..
3500/22M: Módulo de interfaz de datos transitorios para la monitorización avanzada de maquinaria y la integración del software del Sistema 1..
3500/05: Bastidor del sistema que aloja el módulo de alimentación y otros módulos de monitorización..
