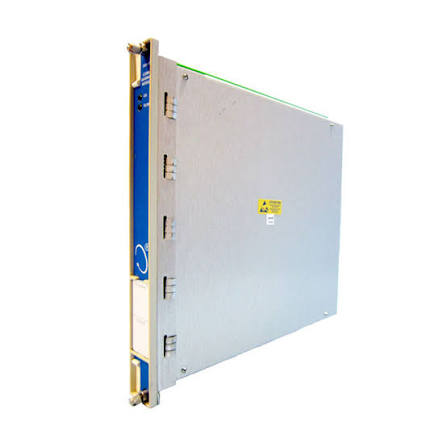

Módulo de puerta de enlace de comunicación Bently Nevada 3500/92 136180-01

Módulo de puerta de enlace de comunicación Bently Nevada 3500/92 136180-01

El Bently Nevada 136180-01, también conocido como módulo de puerta de enlace de comunicación 3500/92, sirve como puente de datos principal entre el sistema de protección de maquinaria 3500 y las redes de control de toda la planta.Este módulo agrega datos en tiempo real de vibración, posición, velocidad y temperatura de todos los módulos de monitoreo dentro del rack 3500 y los transmite a sistemas DCS, PLC, SCADA o de gestión de activos como el Sistema 1 a través de protocolos industriales estándar. Al proporcionar acceso a datos digitales con eventos con marca de tiempo y estado de alarma, permite el mantenimiento predictivo, el diagnóstico remoto y la integración perfecta con las arquitecturas de automatización modernas.

  • Número de artículo :

    136188-02

  • Pedido (cantidad mínima de pedido) :

    1 Piece

  • Pago :

    EXW/CIF

  • Origen del producto :

    USA

  • Puerto marítimo :

    Wuhan

  • Plazo de entrega :

    3-5days

  • Peso :

    2kg

  • Detalles del producto



    EspecificaciónDetalle
    FabricanteBently Nevada (Baker Hughes)
    Serie de productosSistema de protección de maquinaria 3500
    Designación del móduloMódulo de puerta de enlace de comunicación 3500/92
    Número de pieza136180-01
    Puertos Ethernet2 puertos RJ45 de 10/100 Mbps (compatibles con redundancia de red dual)
    Puertos serieRS-232/422/485 (conector DB9)
    Protocolos compatiblesModbus TCP/RTU, Ethernet/IP, SNMP, protocolo propietario de Bently Nevada
    Frecuencia de actualización de datosHasta 1 kHz
    Fuente de alimentación24 V CC ±10% (alimentado por la placa base)
    Consumo de energíaAprox. 5–7 W
    Temperatura de funcionamiento-20°C a +70°C
    Soporte de redundanciaPuerta de enlace dual (activa/en espera) y redundancia de red dual
    MontajeMódulo de altura completa, se instala en la ranura de comunicación dedicada del rack 3500.
    Aprobaciones de la agenciaCertificaciones CE, UL y CSA

    Recomendaciones de productos relacionados



    CategoríaModeloDescripción
    Variante de firmware más reciente136180-02Versión actualizada con firmware mejorado (compatibilidad con OPC UA/MQTT para proyectos más recientes).
    Monitor compatibleMonitor sísmico/de proximidad 3500/40MProximitor/monitor sísmico para medición de vibraciones
    Monitor compatibleMódulo de tacómetro 3500/50MMódulo de control de velocidad/tacómetro
    Módulo de interfaz de rackLlanta 3500/20Módulo de interfaz de rack principal para configuración y protocolo propietario
    Módulo de reléMódulo de relés de 4 canales 3500/32Módulo de salida de relé para señalización de alarma/disparo
    ChasisSistema de bastidor 3500/01Carcasa del chasis principal para todos los módulos de la serie 3500.
    Software del sistemaSoftware del sistema 1Plataforma de software para el monitoreo y diagnóstico del estado de los activos

    Preguntas frecuentes

    1: ¿Cuál es la función principal del módulo 136180-01?
    Funciona como una puerta de enlace de comunicación que recopila datos de los 3500 módulos de monitorización de racks y los transmite a los sistemas de control de la planta (DCS, PLC, SCADA) o al software de gestión de activos, como el Sistema 1, utilizando protocolos industriales estándar.

    2: ¿Qué protocolos de comunicación admite el 136180-01?
    El módulo es compatible con Modbus TCP/RTU, Ethernet/IP, SNMP y el protocolo propietario de Bently Nevada utilizado para el software de configuración y adquisición de datos. La compatibilidad con los protocolos depende de la versión del firmware.

    3: ¿Cuál es la diferencia entre 136180-01 y 136180-02?
    La versión 136180-02 generalmente representa una revisión de firmware o una variante de configuración más reciente que puede incluir compatibilidad con protocolos más modernos como OPC UA o MQTT para la integración con sistemas de IoT industrial e Industria 4.0.
