Puerta de enlace de comunicación Bently Nevada 3500/92-04-01-00 en stock

Puerta de enlace de comunicación Bently Nevada 3500/92-04-01-00 en stock

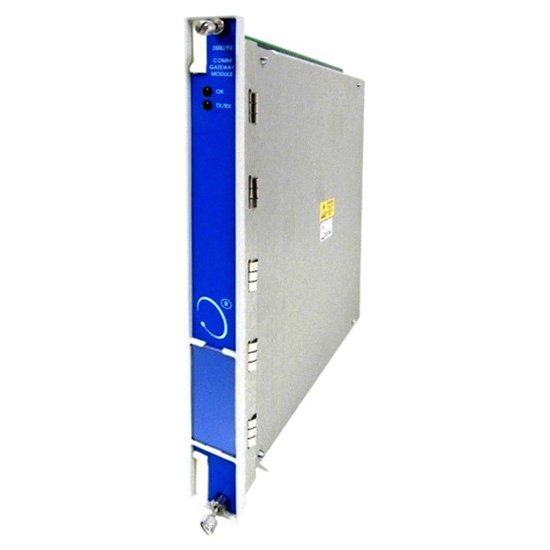

El Bentley Nevada 3500/92-04-01-00 Es un módulo de puerta de enlace de comunicación para el sistema de protección de maquinaria de la serie 3500. Traduce los datos internos del rack, incluidos los valores monitorizados, los estados de los módulos y los estados de alarma, a protocolos estándar de la industria, lo que permite una integración perfecta con sistemas externos de control de procesos y automatización. El módulo admite comunicaciones Ethernet TCP/IP (Modbus/TCP) y seriales (RS232/RS422/RS485), y también permite la conectividad Ethernet directa con el software de configuración de rack 3500.

  • Número de artículo :

    3500/92-04-01-00

  • Pedido (cantidad mínima de pedido) :

    1

  • Pago :

    EXW/CIF

  • Origen del producto :

    USA

  • Puerto marítimo :

    Wuhan

  • Plazo de entrega :

    3-5days

  • Peso :

    5kg

  • Detalles del producto

    Información general



    AtributoEspecificación
    Tipo de productoMódulo de puerta de enlace de comunicación
    Número de orden3500/92-04-01-00
    Número de pieza136188-02
    SerieBentley Nevada 3500
    Tipo de módulo de E/S-04 = Módulo de E/S Ethernet/RS485 Modbus
    Tipo de memoria-01 = Memoria baja
    Aprobación de la agencia-00 = Ninguno

    Comunicación y protocolos



    ParámetroEspecificación
    EthernetTCP/IP de 10 Mbps, conforme al estándar IEEE 802.3, conector RJ-45
    Comunicación en serieRS232/RS422/RS485
    Protocolos compatiblesModicon Modbus (serie), Modbus/TCP (Ethernet), propiedad de Bently Nevada
    Tasa de actualización de datos≤ 1 segundo para todos los módulos en el rack
    Tipos de datos recopiladosValores medidos actuales con marcas de tiempo, estados de los módulos, estados de alarma activos

    Energía y medio ambiente



    ParámetroEspecificación
    Consumo de energía5,0 W (E/S RS232/RS422); 5,6 W (E/S RS485)
    Temperatura de funcionamiento-30°C a +65°C
    Temperatura de almacenamiento-40°C a +85°C
    Humedad95%, sin condensación

    Especificaciones físicas



    ParámetroEspecificación
    Dimensiones de la placa principal241 x 24,4 x 242 mm
    Dimensiones del módulo de E/S241 x 24,4 x 99,1 mm
    PesoAprox. 1,26 kg
    Espacio para racks1 ranura trasera de altura completa

    Modelos alternativos recomendados



    Número de modeloDescripciónDiferencias clave
    3500/92-02-01-00Puerta de enlace de comunicación exclusivamente serialSolo RS232/RS422; no hay opción Ethernet/RS485.
    3500/92-03-01-00Puerta de enlace de comunicación solo EthernetSolo TCP/IP; no tiene capacidad de comunicación serial.
    3500/90Puerta de enlace de comunicación (versión anterior)Mismas interfaces y protocolos, pero carece de una utilidad de registro Modbus configurable.
    1900/65AMonitor de equipos de uso generalAlternativa de menor coste de 8 canales (4 de vibración + 4 de temperatura), no para montaje en rack 3500, Modbus TCP/RTU, montaje en carril DIN.
    Novotron ND32-5610Módulo transmisor de vibracionesPara la sustitución de salidas analógicas de tarjetas analógicas 3500; salida de 4-20 mA, no es una solución de puerta de enlace completa.

    Preguntas frecuentes

    1: ¿Qué protocolos de comunicación admite el modelo 3500/92-04-01-00?

    A: El módulo admite Modicon Modbus (a través de comunicaciones seriales), Modbus/TCP (para comunicaciones Ethernet) y el propietario Protocolo de Bently Nevada para la comunicación con el software de configuración de rack 3500 y el software de adquisición de datos.

    2: ¿Cuál es la función de la opción -04 en el número de pieza?

    A: El -04 Indica el tipo de módulo de E/S: Módulo de E/S Ethernet/RS485 Modbusque proporciona conectividad serial Ethernet TCP/IP y RS485. Esta configuración específica consume típicamente 5,6 W.

    3: ¿Cuál es la diferencia entre 3500/92 y 3500/90?

    A: El 3500/92 proporciona las mismas interfaces de comunicación, protocolos y características que el 3500/90, pero agrega una utilidad de registro Modbus configurable que funciona de forma similar a los registros de valor inicial, ofreciendo una mayor flexibilidad en la asignación de datos.
