B&R 3AI350.6 Analog Input Module, 8 Channels, 8 Differential Inputs, B&R 2005 System
B&R 3AI350.6 module, 20-pin interface, requires TB170 terminal block, voltage input, 12-bit resolution.

Módulo de entrada analógica B&R 3AI350.6

El B&R 3AI350.6 es un módulo de entrada analógica de alto rendimiento de B&R Industrial Automation. Sistema de 2005 línea de productos. Este módulo está diseñado para proporcionar mediciones de voltaje precisas a través de ocho canales de entrada diferenciales, lo que lo convierte en una solución ideal para aplicaciones industriales exigentes que requieren una adquisición de señal analógica confiable y precisa..

Diseñado como un módulo de ancho único para el sistema B&R 2005, el 3AI350.6 cuenta con una Convertidor analógico-digital de aproximación sucesiva de 12 bits Con tiempos de conversión rápidos y un robusto aislamiento eléctrico del PLC, lo que garantiza un funcionamiento estable en entornos industriales exigentes.El módulo se encuentra actualmente en stock y disponible para envío inmediato.

  • Número de artículo :

    3AI350.6

  • Pedido (cantidad mínima de pedido) :

    1

  • Pago :

    EXW

  • Origen del producto :

    Austria

  • Puerto marítimo :

    Wuhan, Hubei, China

  • Plazo de entrega :

    3-5 days

  • Peso :

    0.5kg

  • Descripción de los productos

    Módulo de entrada analógica B&R 3AI350.6

    Módulo de entrada de voltaje de alta densidad de 8 canales para sistemas B&R 2005

    Número de modelo3AI350.6
    Lugar de origenAustria
    Dimensión/Peso0,5 kg
    CondiciónNuevo y original
    Garantía1 año
    Términos de envíoDHL Fedex UPS
    PagoTT / Western Union
    El tiempo de entrega3-5 días
    ServicioServicio en línea las 24 horas

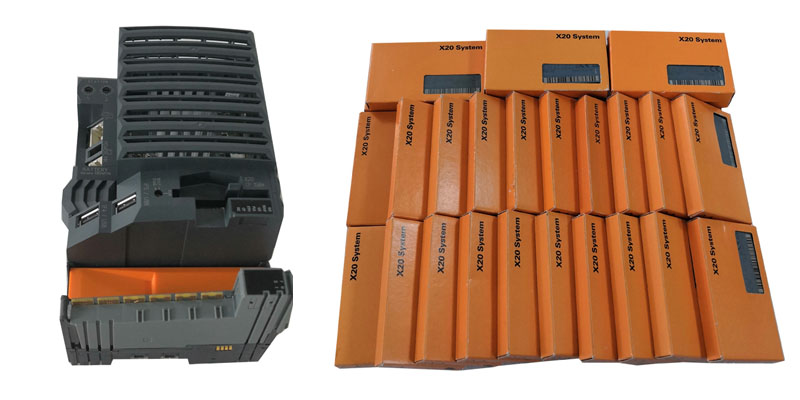

    X20CP1584

    Características y beneficios clave

    • 8 canales de entrada diferenciales: Capacidad de entrada analógica de alta densidad para la adquisición de señales de voltaje, maximizando la eficiencia de E/S dentro de un módulo de ancho simple.

    • Amplio rango de voltaje de entrada: Admite señales nominales de -10 V a +10 V con un rango permitido extendido de -20 V a +20 V, lo que permite la compatibilidad con una amplia gama de sensores y transductores industriales.

    • Convertidor digital de 12 bits: La arquitectura de aproximación sucesiva ofrece una adquisición de datos precisa con una no linealidad de ±1 LSB, lo que garantiza una fidelidad de medición fiable.

    • Tiempo de conversión rápido: Procesa todos los canales en menos de 1 ms en modos de funcionamiento normales y especiales, lo que permite su uso en aplicaciones de control de alta velocidad.

    • Aislamiento eléctrico: El aislamiento galvánico entre las entradas y el sistema PLC mejora la inmunidad al ruido y protege contra fallas eléctricas.

    • Filtro de entrada integrado: Un filtro paso bajo de primer orden con una frecuencia de corte de 450 Hz reduce el ruido de la señal para obtener lecturas más limpias y estables.

    • Alta precisión y estabilidad: Precisión típica de ±0,1 % a 25 °C con una mínima desviación de la compensación (±0,0037 %/°C) y de la ganancia (±0,0075 %/°C) en función de la temperatura, lo que garantiza un rendimiento constante.

    • Modos de funcionamiento flexibles: Admite mediciones cíclicas con promediado opcional (de 1 a 255 muestras) y sincronización directa por software con ajustes de tiempo configurables (de 2000 a 65535 µs).

    • Certificación C-UL-US: Certificado para su uso en equipos de control industrial, cumpliendo con rigurosos estándares de seguridad y calidad.

    Especificaciones técnicas



    CategoríaEspecificación
    FabricanteAutomatización Industrial B&R
    Número de modelo3AI350.6
    Tipo de productoMódulo de entrada analógica - Voltaje
    Compatibilidad del sistemaSistema B&R 2005
    Canales de entrada8 entradas diferenciales
    Tensión de entrada nominal-10V a +10V
    Voltaje máximo permitido-20V a +20V
    Resolución del convertidor A/D12 bits
    Método de conversiónAproximación sucesiva
    Tiempo de conversión (todos los canales)<1 ms (modos normal/especial)
    Tiempo de conversión (con promedio)<1,5 ms
    No linealidad±1 LSB
    Resistencia de entrada diferencial2 MΩ
    Filtro de entradaFiltro paso bajo de primer orden / Frecuencia de corte de 450 Hz
    Precisión típica a 25 °C±0,1%
    Desplazamiento de derivaMáx. ±0,0037 %/°C
    Ganancia DerivaMáx. ±0,0075 %/°C
    Precisión de repetición±0,025%
    Rechazo de diafonía (canal a canal)-66 dB
    Rechazo de modo común (CC)50 dB
    Rechazo de modo común (50 Hz)45 dB
    Tensión máxima de modo común a tierra±50 V
    Consumo de energía (5V)Máx. 1 W
    Consumo de energía (24V)Máx. 3,5 W
    Consumo total de energíaMáx. 4,5 W
    Aislamiento galvánicoEntrada al PLC: Sí / Canal a canal: No
    CertificacionesListado por C-UL-US
    DimensionesB&R 2005 de ancho simple
    Accesorio necesario1 x Bloque de terminales TB170 (pedir por separado)

    Modos de funcionamiento

    El 3AI350.6 admite múltiples modos de funcionamiento para adaptarse a diferentes requisitos de aplicación.:



    ModoDescripción
    Modo normalMedición cíclica con promediado opcional (de 1 a 255 muestras)
    Modo especial 1Sincronización directa del software
    Modo especial 2Sincronización por software con tiempo preestablecido configurable (2000–65535 µs)

    Aplicaciones

    El B&R 3AI350.6 es ideal para una amplia gama de aplicaciones de automatización industrial y control de procesos:



    IndustriaSolicitud
    Automatización de fábricasAdquisición de señales de voltaje de propósito general a partir de sensores y transductores.
    Control de procesosTransmisores de monitorización de presión, nivel y caudal con salidas de voltaje.
    Construcción de máquinasIntegración en equipos de embalaje, impresión y manipulación de materiales.
    Pruebas y medicionesAdquisición de datos en sistemas de garantía de calidad y pruebas.
    Gestión energéticaMonitorización de voltaje en sistemas de distribución de energía y energías renovables.
    Automatización de edificiosAplicaciones de climatización y monitorización ambiental

    Integración de sistemas

    El 3AI350.6 Es un módulo atornillable diseñado para el sistema de E/S modular B&R 2005. Se instala en unidades base o unidades de expansión y se integra a la perfección con los controladores y las CPU de B&R..

    Notas importantes:

    • El Bloque de terminales TB170 Las versiones con abrazadera de tornillo o de inserción deben solicitarse por separado para las conexiones de cableado en campo.

    • El módulo es de ancho simple y se puede instalar junto con otros módulos del sistema 2005 en el mismo rack.

    Información sobre pedidos y envíos



    DetalleInformación
    CondiciónNuevo y original
    Estado del stockEn stock
    Garantía12 meses
    EnvíoEnvío rápido tras la confirmación del pedido.
