B&R X67AI2744 Analog Input Module, 2-channel full-bridge strain gauge, 24-bit Σ-Δ converter, IP67 x67 system, B&R.
B&R X67AI2744 Strain Gauge Input Module, 2-Channel M12 Interface, X67 System, B&R

Módulo de entrada analógica B&R X67AI2744

El B&R X67AI2744 es un módulo de entrada analógica de alta precisión del sistema X67, diseñado específicamente para la evaluación de sensores de galgas extensométricas de puente completo (puente de Wheatstone). Este módulo cuenta con dos entradas diferenciales con una resolución de convertidor sigma-delta de 24 bits, lo que permite una detección de señal ultrafina para aplicaciones de medición de fuerza, presión, tensión y peso.



Este módulo, perteneciente a la familia de E/S X67 de B&R con clasificación IP67, está diseñado para su instalación directa en máquinas en entornos industriales exigentes, ofreciendo una excelente protección contra el polvo, la humedad y las vibraciones. El módulo se encuentra en stock y disponible para envío inmediato.

  • Número de artículo :

    X67AI2744

  • Pedido (cantidad mínima de pedido) :

    1

  • Pago :

    EXW

  • Origen del producto :

    Austria

  • Puerto marítimo :

    Wuhan, Hubei, China

  • Plazo de entrega :

    3-5 days

  • Peso :

    0.3kg

  • Descripción de los productos

    Módulo de entrada analógica B&R X67AI2744

    Módulo de entrada de galga extensométrica de puente completo de 2 canales con resolución de 24 bits

    Número de modeloX67AI2744
    Lugar de origenAustria
    Dimensión/Peso0,05 kg
    CondiciónNuevo y original
    Garantía1 año
    Términos de envíoDHL Fedex UPS
    PagoTT
    El tiempo de entrega3-5 días
    ServicioServicio en línea las 24 horas



    Características y beneficios clave

    • 2 entradas de galgas extensométricas de puente completo: Canales dedicados para la evaluación de sensores de puente completo (puente de Wheatstone), ideales para la medición de fuerza, presión, tensión y peso.

    • Resolución del convertidor sigma-delta de 24 bits: Ofrece una granularidad de medición excepcional con valores LSB tan bajos como 1,31 nV (para un rango de 2 mV/V a 24 bits), lo que permite la detección de los cambios físicos más pequeños.

    • Rango de medición configurable: Factor de puente seleccionable por software desde 2 mV/V hasta 256 mV/V, compatible con una amplia variedad de sensores de galgas extensométricas.

    • Salida de datos de alta velocidad: Frecuencia de salida configurable de 2,5 a 7500 muestras por segundo, compatible con aplicaciones de alta precisión y alta velocidad.

    • Conexión de sensor flexible: Admite conexiones de sensores de 4 y 6 hilos para una precisión de medición óptima.

    • Excitación de sensor integrado: Proporciona una tensión de puente de 5,5 V CC (máx. 65 mA) con protección contra cortocircuitos y sobrecargas.

    • Diagnóstico integral: Detección de rotura de la línea de alimentación del puente y de la línea del sensor con bits de estado e indicadores LED.

    • Clasificación de protección IP67: Carcasa robusta apta para montaje directo en máquinas en entornos industriales exigentes.

    • Certificación de Áreas Peligrosas: Certificado ATEX Zona 2 y cULus Clase I División 2 para su uso en atmósferas potencialmente explosivas.

    • Amplio rango de temperatura de funcionamiento: Funcionamiento a temperaturas de -25 °C a +60 °C sin reducción de potencia.

    Especificaciones técnicas



    CategoríaEspecificación
    FabricanteAutomatización Industrial B&R
    Número de modeloX67AI2744
    Tipo de productoMódulo de entrada analógica - Galga extensométrica
    Compatibilidad del sistemaSistema B&R X67
    Canales de entrada2 entradas diferenciales de puente completo
    Tipo de entradaGalga extensométrica de puente completo (puente de Wheatstone)
    Resolución del convertidor digital24 bits
    Factor de puente (configurable por software)2 a 256 mV/V
    Tensión de alimentación del extensómetro5,5 V CC / Máx. 65 mA
    Tipos de conexiónDe 4 o 6 cables
    Velocidad de salida de datos (configurable)De 2,5 a 7.500 muestras por segundo
    Características del filtro ADCSigma-Delta
    Frecuencia de corte5 kHz
    Orden de filtrado3 (pendiente de 60 dB)
    Valor LSB (24 bits, 2 mV/V)1,31 nV
    Valor LSB (24 bits, 256 mV/V)167,85 nV
    Coeficiente de temperatura30 ppm/°C
    Rango de valores válidos0xFF800001 a 0x007FFFFF (-8.388.607 a 8.388.607)
    Consumo de energía (bus)0,75 W
    Consumo de energía (E/S internas)2,4 W
    Voltaje nominal24 V CC
    Rango de voltajeDe 18 a 30 V CC
    Protección contra polaridad inversaSí
    Aislamiento eléctricoCanal aislado del bus; Canal no aislado del canal
    Temperatura de funcionamiento-25°C a +60°C
    Temperatura de almacenamiento-40°C a +85°C
    Clasificación de protecciónIP67 según EN 60529
    Dimensiones (Ancho x Alto x Profundidad)53 x 85 x 42 mm
    Peso190 g
    CertificacionesCE, UKCA, cULus (E115267), cCSAus (244665), ATEX Zona 2
    Clasificación de ubicación peligrosaClase I, División 2, Grupos ABCD, T5
    Código de identificación B&R0x8820

    Conectividad

    El X67AI2744 incorpora conectores M12 estándar de la industria para un cableado de campo sencillo y robusto:



    ConexiónTipoDescripción
    Enlace X2XM12, código BComunicación Fieldbus
    Entradas4x M12, codificado AConexiones para sensores de galgas extensométricas (2 entradas, cada una con 2 conectores M12 para 4/6 hilos).
    Fuente de alimentación de E/SM8, 4 pinesEntrada de alimentación de 24 V CC

    Indicadores de estado

    El módulo proporciona indicadores LED de estado completos para un diagnóstico rápido.:



    CONDUJOEstadoDescripción
    Estado 1 (Verde/Rojo)Verde encendidoX2X Link alimentado, comunicación correcta
     Rojo encendidoAlimentado por X2X Link, sin comunicación
     Verde + Rojo ENCENDIDOMódulo no inicializado (preoperacional)
    Estado 2 por canal (verde)Verde encendidoConvertidor analógico-digital en funcionamiento, valor válido
     ApagadoEl convertidor analógico-digital no funciona o presenta un error.

    Detección de fallos:

    • Línea de suministro de puente rota: el valor digital se acerca a 0.

    • Línea del sensor rota: el valor digital se aproxima al valor final, el bit de estado "Monitoreo de línea" está activado en el registro "Estado del módulo".

    Aplicaciones

    El B&R X67AI2744 es ideal para aplicaciones de medición de precisión en diversos sectores industriales:



    IndustriaSolicitud
    Procesamiento de materialesControl de tensión en el procesamiento de papel, película, textiles y metales.
    Pesaje industrialSistemas de medición de fuerza y ​​peso de precisión
    Control de procesosMonitorización de la presión en plantas químicas y petroquímicas
    Pruebas y medicionesEquipos de laboratorio y de ensayo para el control de calidad.
    Construcción de máquinasMonitorización de fuerza y ​​par en equipos de fabricación

    Integración de sistemas

    El X67AI2744 forma parte del sistema B&R X67, una familia de E/S modulares con clasificación IP67 diseñada para montaje directo en máquina. Se conecta al sistema de control a través del Enlace X2X Se integra perfectamente con B&R Automation Studio para la configuración y el diagnóstico mediante bus de campo..

    Configuración: La configuración del módulo se realiza en Estudio de automatización B&Rdonde los usuarios pueden:

    • Configure el factor de puente (de 2 a 256 mV/V)

    • Configure la velocidad de salida de datos (de 2,5 a 7500 muestras/s).

    • Monitorear el diagnóstico y el estado

    Información sobre pedidos y envíos



    DetalleInformación
    CondiciónNuevo y original
    Estado del stockEn stock
    Garantía12 meses
    EnvíoEnvío rápido tras la confirmación del pedido.
    CompatibilidadSistema B&R X67
Etiquetas populares :

B&R X67AI2744

Módulo de entrada de galga extensométrica X67AI2744

B&R X67AI2744 Original

Dejar un mensaje
Si le interesan nuestros productos y desea obtener más información, deje un mensaje aquí y le responderemos lo antes posible.
Sujeto : Módulo de entrada analógica B&R X67AI2744

Productos relacionados

  • Módulo de fuente de alimentación B&R X20PS9500 de 24 V CC
    Módulo de fuente de alimentación B&R X20PS9500 de 24 V CC

    El X20PS9500 Es un módulo de alimentación de 24 V CC para el sistema X20 de B&R, diseñado para alimentar las CPU Compact o Fieldbus, la red X2X Link y la alimentación de E/S internas. Incorpora una interfaz RS232 integrada y un bus CAN, lo que la convierte en una solución versátil y robusta para la creación de sistemas de control X20 fiables.

  • Módulo de E/S analógicas B&R Serie X20 X20AI2632 Nuevo en stock
    Módulo de E/S analógicas B&R Serie X20 X20AI2632 Nuevo en stock

    El X20AI2632 Es un módulo de entrada analógica de alto rendimiento del sistema X20 de B&R, con 2 canales para señales de voltaje de ±10 V o corriente de 0-20 mA. Ofrece una resolución de convertidor de 16 bits con un tiempo de conversión excepcionalmente rápido de 50 µs para la conversión simultánea de entradas.

  • Módulo de salida analógica B&R X20PS9500 X20AI4632 X20AO2632. Nuevo en stock.
    Módulo de salida analógica B&R X20PS9500 X20AI4632 X20AO2632. Nuevo en stock.

    El B&R X20AO2632 es un módulo de salida analógica de 2 canales para el sistema X20, compatible con señales de voltaje y corriente mediante diferentes conexiones de terminales. Con una resolución de convertidor digital de 16 bits y un rápido tiempo de conversión de 50 µs, este módulo ofrece un control preciso de la salida analógica para aplicaciones de automatización industrial.

  • Módulo PLC B&R X20AO2632 en stock
    Módulo PLC B&R X20AO2632 en stock

    El B&R X20AO2632 es un módulo de salida analógica de 2 canales para el sistema X20, compatible con señales de voltaje y corriente mediante diferentes conexiones de terminales. Con una resolución de convertidor digital de 16 bits y un rápido tiempo de conversión de 50 µs, este módulo ofrece un control preciso de la salida analógica para aplicaciones de automatización industrial.

  • Módulo de entrada analógica B&R X20AI4622 X20AO4622 X20AO2632
    Módulo de entrada analógica B&R X20AI4622 X20AO4622 X20AO2632

    El B&R X20AI4622 es un módulo de entrada analógica de 4 canales del sistema X20, que ofrece una configuración flexible tanto para señales de voltaje (±10 V) como de corriente (0–20 mA / 4–20 mA). Este módulo, que cuenta con una resolución de convertidor de 13 bits (12 bits más signo) y un filtro de entrada configurable, proporciona una adquisición de señal fiable para diversas aplicaciones industriales.

  • Módulo de entrada analógica B&R X20AI4622 en stock
    Módulo de entrada analógica B&R X20AI4622 en stock

    El B&R X20AI4622 es un módulo de entrada analógica de 4 canales del sistema X20, que ofrece una configuración flexible tanto para señales de voltaje (±10 V) como de corriente (0–20 mA / 4–20 mA). Este módulo, que cuenta con una resolución de convertidor de 13 bits (12 bits más signo) y un filtro de entrada configurable, proporciona una adquisición de señal fiable para diversas aplicaciones industriales.

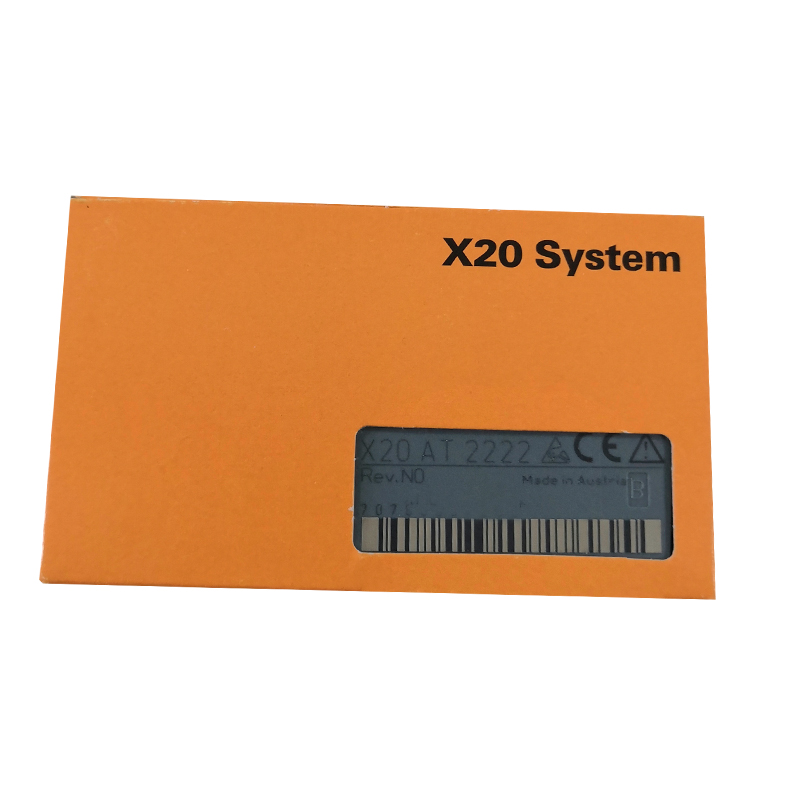

  • Módulo de entrada analógica de 2 canales B&R X20AI2222 en stock
