Especificaciones técnicas
Nota: Las especificaciones pueden variar según la revisión del hardware. Verifique siempre la compatibilidad con su versión específica del software de la serie I/A y la configuración de FBM.
Características y beneficios clave
Arquitectura de bus de nodos redundante dual
El CP30 incorpora circuitos transceptores Nodebus A/B independientes duales, lo que aísla un fallo en un solo cable del bus de la operación completa de E/S del rack. Esta arquitectura garantiza que, si una rama del bus se daña o se degrada, toda la lógica de control activa permanece en línea, lo que reduce drásticamente el riesgo de paradas de proceso imprevistas. .
Núcleo aislado y lógica de comunicación
El procesador mantiene líneas de alimentación aisladas y un aislamiento galvánico de 1500 VCC entre la interfaz Ethernet y la lógica central de la CPU. Este diseño impide que las fallas eléctricas de campo y las sobretensiones se propaguen a los circuitos de procesamiento sensibles, protegiendo al procesador de los daños causados por aumentos del potencial de tierra o transitorios inducidos por rayos. .
Ejecución de control de alto rendimiento
Impulsado por un núcleo RISC de 32 bits con 8 MB de memoria Flash para programas y 4 MB de RAM de ejecución, el CP30 ofrece una ejecución rápida y determinista de estrategias de control complejas. Maneja bucles PID continuos, enclavamientos secuenciales y lógica booleana con la precisión requerida para aplicaciones de control en refinerías, calderas y reactores químicos. .
Soporte de redundancia de intercambio en caliente
En configuraciones de doble redundancia, el CP30 admite la extracción y el reemplazo en vivo sin interrupción del proceso. El procesador de reserva asume el control automáticamente si la unidad principal falla, lo que garantiza la máxima disponibilidad del sistema y minimiza el tiempo medio de reparación (MTTR). .
Construcción industrial robusta
El módulo está clasificado para condiciones ambientales ISA S71.04 G3 (severas), lo que lo hace adecuado para plantas químicas corrosivas, instalaciones costeras y otros entornos industriales exigentes. Supera las pruebas de sobretensión IEC61000-4-2/3/4/5 y de ruido EFT para un funcionamiento fiable en entornos con ruido eléctrico. .
Diagnóstico integral
Los LED del panel frontal para los estados RUN, FAULT y BUS-A/B permiten un diagnóstico visual rápido sin necesidad de acceso a la estación de trabajo. Los códigos de error se registran en la memoria no volátil integrada para una resolución de problemas detallada. .
Modelos relacionados recomendados
Componentes compatibles de la serie I/A:

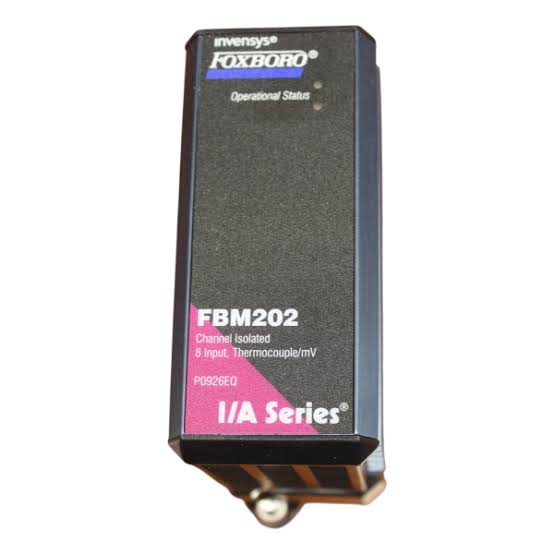

Módulos de bus de campo (FBM): FBM201, FBM202, FBM203, FBM207, FBM242 y otros.
Módulos de comunicación Fieldbus: FCM10E (P0914YM), FCM2F2 (RH914YZ)
Fuentes de alimentación del sistema: Módulos de alimentación P0903CW y compatibles de la serie I/A.
Estructuras de montaje: Bastidores de aplicación AK y gabinetes estándar de la serie I/A.
Preguntas frecuentes (FAQ)
P1: ¿Cuál es la función principal del Foxboro P0960AW CP30?
El CP30 es el procesador de control central para un rack DCS de la serie I/A. Ejecuta lógica de control continua y secuencial, consulta los módulos de bus de campo (FBM) a través del Nodebus, procesa los datos de campo según las estrategias PID y de enclavamiento configuradas, y comunica los valores del proceso a las estaciones de trabajo del operador y a los sistemas de registro histórico a través de Ethernet. .
P2: ¿Cuál es la diferencia entre el CP30 y el CP30B?
El CP30B es un modelo más reciente con un procesador más rápido, mayor capacidad de memoria y compatibilidad con protocolos de comunicación adicionales, incluidos Modbus TCP/IP y Ethernet/IP. El CP30B también incluye funciones de seguridad integradas y es compatible con las últimas versiones de software de la serie I/A. El CP30 sigue estando ampliamente utilizado en instalaciones antiguas.
P3: ¿Se puede sustituir el CP30 sin apagar el sistema?
Sí, pero solo en configuraciones de doble redundancia. El CP30 admite el reemplazo en caliente en bastidores de CPU redundantes preconfigurados. En instalaciones de un solo procesador sin redundancia, el bastidor debe desconectarse antes de extraer el módulo. .
P4: ¿Qué tipo de memoria utiliza el CP30?
El CP30 cuenta con 8 MB de memoria Flash de programa para almacenar la lógica de control y el firmware, y 4 MB de RAM volátil de tiempo de ejecución para ejecutar algoritmos de control y almacenar datos de proceso en tiempo real. .
P5: ¿Cuántos FBM puede soportar el CP30?
Un único CP30 puede gestionar directamente hasta 32 módulos de bus de campo (FBM) en su placa base. Con la adición de un módulo expansor de bus de campo FEM100, el sistema puede ampliarse para admitir hasta 128 FBM. .
P6: ¿Cuál es la distancia máxima para el cableado de Nodebus?
El Nodebus funciona a una velocidad de datos HDLC fija de 2 Mbps. El cableado estándar de la serie I/A del Nodebus admite distancias adecuadas para instalaciones típicas en salas de control y armarios eléctricos. Para distancias mayores, se pueden utilizar extensores de fibra óptica como el FCM2F2.
P7: ¿Qué condiciones ambientales puede soportar el CP30?
El CP30 está clasificado para condiciones ambientales ISA S71.04 G3 (severas), siendo adecuado para atmósferas industriales corrosivas. La temperatura de funcionamiento es de -10 °C a +60 °C, con una temperatura de almacenamiento de -40 °C a +85 °C. Cumple con las normas IEC61000-4-2/3/4/5 para inmunidad a sobretensiones y ruido. .
P8: ¿Qué consideraciones de firmware son importantes para el CP30?
La compatibilidad de la versión del firmware entre el CP30 y las tarjetas FBM instaladas es fundamental. Un firmware incompatible puede provocar desconexiones aleatorias de canales e indicaciones persistentes de fallos en el bus. Siempre verifique las revisiones de las piezas FBM con las notas de la versión del firmware del CP antes de descargar el nuevo código de ejecución. En configuraciones redundantes, tanto la CPU principal como la de reserva deben ejecutar revisiones de firmware idénticas. .
