Módulos de entrada analógica Honeywell CC-PAIH01 51405038-175 Hart

Módulos de entrada analógica Honeywell CC-PAIH01 51405038-175 Hart

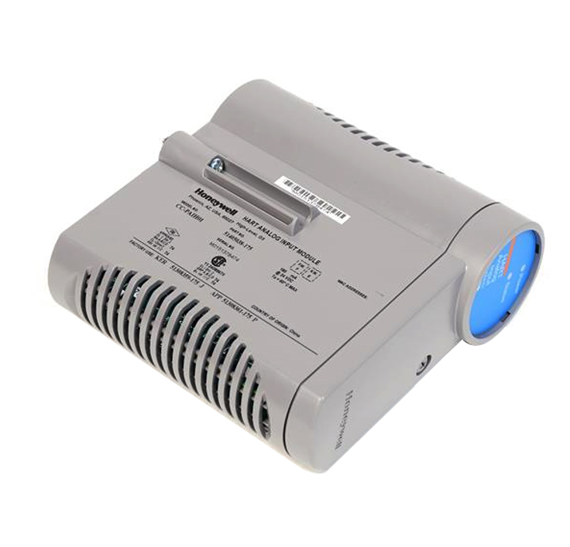

El Honeywell CC-PAIH01 51405038-175 Es un módulo de entrada analógica de alto nivel (HLAI) para el sistema CI/O Experion® PKS Series. Adquiere bucles de corriente estándar de 4-20 mA y señales de voltaje de ±10 V de transmisores de campo, al tiempo que admite simultáneamente CIERVO Protocolo de comunicación (transductor remoto direccionable por carretera) para el diagnóstico de dispositivos inteligentes y la gestión de activos. Presentando 16 canales aislados (12 de un solo extremo, 4 diferenciales) con Resolución de 16 bitsEste módulo proporciona una adquisición de señales de alta precisión para variables de proceso críticas en las industrias del petróleo y el gas, química, de generación de energía y farmacéutica.

  • Número de artículo :

    CC-PAH01 51405038-175

  • Pedido (cantidad mínima de pedido) :

    1 Piece

  • Pago :

    EXW

  • Origen del producto :

    USA

  • Puerto marítimo :

    Wuhan

  • Plazo de entrega :

    3-5days

  • Peso :

    3kg

  • Detalles del producto

    Información general



    AtributoEspecificación
    Tipo de productoMódulo de entrada analógica de alto nivel (HLAI)
    Número de orden51405038-175
    ModeloCC-PAIH01
    SerieE/S de la serie Experion PKS C / C300
    Canales16 (12 de terminación simple, 4 diferenciales)
    EstadoProducto descatalogado por el fabricante.

    Especificaciones de entrada



    ParámetroEspecificación
    Tipos de entrada compatibles4-20 mA (con HART), 0–5 V, 1–5 V, 0,4–2 V, ±10 V
    Resolución del convertidor A/D16 bits
    Impedancia de entrada (voltaje)>10 MΩ (con alimentación)
    Rango de entrada (actual)4-20 mA (a través de 250 Ω)
    Frecuencia de escaneo50 ms

    Precisión y rendimiento



    ParámetroEspecificación
    Precisión del hardware a 25 °C±0,075% de la escala completa
    Precisión del hardware (0–60 °C)±0,15% de la escala completa
    Relación de rechazo en modo común70 dB (CC a 60 Hz)
    Relación de rechazo en modo normal19 dB a 60 Hz
    Diafonía-60 dB (CC a 60 Hz)

    Poder y físico



    ParámetroEspecificación
    Consumo de energía0,195 A a 24 V CC (~4,7 W)
    Temperatura de funcionamientoDe 0 a +60 °C (algunas variantes: de -40 a +70 °C)
    DimensionesAprox. 15,8 × 5,7 × 14,6 cm
    PesoAprox. 0,4 kg

    Modelos alternativos recomendados



    Número de modeloDescripciónDiferencias clave
    TC-IAH161Módulo de entrada analógica de 16 canales (versión anterior)HLAI compatible con C200/C300 anteriores; voltaje/corriente configurables por software; descontinuado; reemplazado oficialmente por CC-PAIH01.
    CC-PAIX02Módulo de entrada analógica de alto nivel (no HART)Similar a HLAI de 16 canales, pero sin soporte para el protocolo HART; para aplicaciones que no requieren comunicación con dispositivos digitales.
    CC-PAIM01Módulo LLMUX de entrada analógica de bajo nivelPara señales de termopar/milivoltios (TC/RTD); no compatible con entradas de 4-20 mA o voltaje.
    CC-PAIX01Módulo de entrada analógica de 16 canalesEntradas de 4-20 mA/0-10 V sin soporte HART

    Preguntas frecuentes

    1: ¿Qué tipos de señales de entrada acepta el CC-PAIH01?

    A: El módulo admite Bucles de corriente de 4-20 mA (con superposición del protocolo HART), Entradas de voltaje de 0–5 V, 1–5 V y 0,4–2 Vy algunas variantes admiten ±10V y señales de termopar/RTD según la configuración.

    2: ¿Este módulo admite comunicación HART?

    A: Sí. El CC-PAIH01 está diseñado con capacidad HART, lo que permite al módulo extraer datos digitales de diagnóstico y configuración de transmisores de campo inteligentes sin interferir con la medición analógica primaria de 4-20 mA.

    3: ¿Se puede intercambiar el módulo en caliente?

    A: Sí. El módulo está diseñado para su inserción y extracción en caliente (intercambio en caliente) en ubicaciones no peligrosas. Siga siempre los procedimientos de seguridad específicos del sitio al realizar tareas de mantenimiento en funcionamiento.
