El Honeywell FS-IOCHAS-0001S Es un chasis de módulo de E/S robusto y no redundante diseñado para sistemas de control industrial, que proporciona una solución de montaje y placa base fiable para los módulos CI/O de la serie de Honeywell. Este chasis sirve como columna vertebral para la adquisición de datos y la funcionalidad de control en aplicaciones de control de procesos no críticos, ofreciendo una alternativa rentable a los sistemas redundantes sin comprometer la fiabilidad.
El chasis es totalmente compatible con Honeywell. Experion PKS C300 plataforma de sistema de control distribuido (DCS) y Gerente de Seguridad sistemas Como chasis de placa base pasiva, proporciona soporte mecánico, distribución eléctrica de la alimentación del sistema de 24 V CC y el bus de comunicación ControlNet a todos los módulos de E/S conectados..
Número de artículo :
FS-IOCHAS-0001SPedido (cantidad mínima de pedido) :
1Pago :
EXWOrigen del producto :
USAPuerto marítimo :
Wuhan, Hubei, ChinaPlazo de entrega :
3-5 daysPeso :
8.5kgINFORMACIÓN DEL PRODUCTO

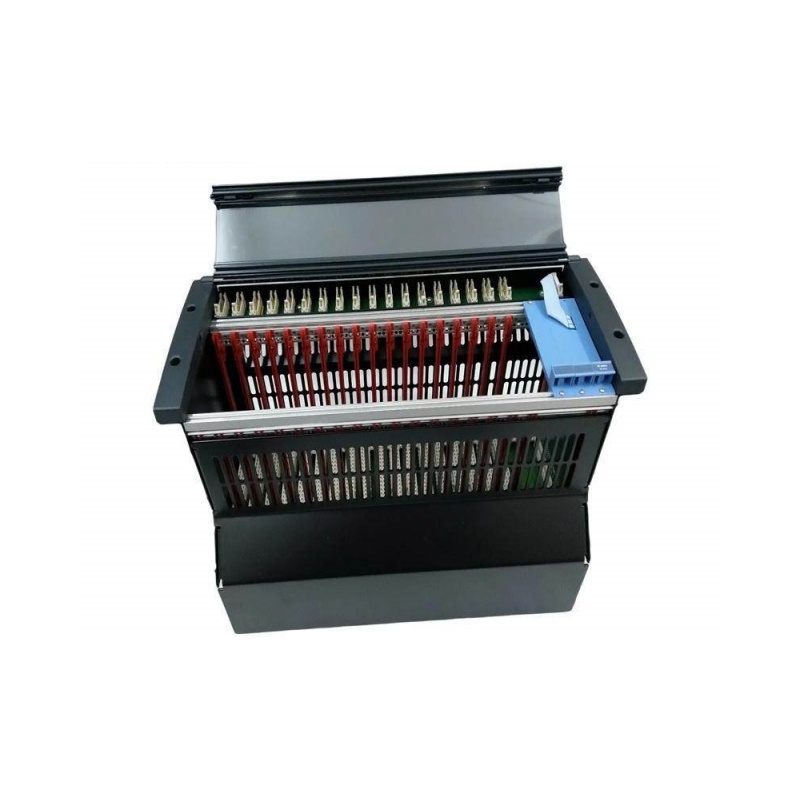

Chasis para módulos de E/S no redundantes Honeywell FS-IOCHAS-0001S
Chasis de E/S de grado industrial de 19 pulgadas para sistemas Experion PKS y Safety Manager.
Nombre de la marca: Honeywell
Nombre del producto: FS-IOCHAS-0001S
Estado: 100% nuevo y original
Plazo de entrega: 3-5 días
Garantía: 1 año
¿POR QUÉ ELEGIRNOS?
1.Todos nuestros productos son nuevos, originales y de buena calidad.
2.Nuestros precios son muy competitivos.
3.Disponemos de un gran stock, por lo que podemos ayudar a los clientes a conseguir los componentes que son difíciles de obtener.
4.Todas las consultas serán atendidas y respondidas en un plazo de 24 horas.
5.Envío rápido y buen servicio postventa.
Enviaremos los artículos en un plazo de 3 a 5 días hábiles después de recibir el pago.
Diseño rentable y no redundante: Proporciona una solución de montaje de E/S fiable sin la complejidad ni el coste adicionales asociados a los sistemas redundantes, lo que la hace ideal para aplicaciones de control de procesos estándar.
Capacidad de módulos de alta densidad: Tiene capacidad para hasta 18 módulos de E/S en un formato estándar de 19 pulgadas, maximizando la eficiencia del espacio en rack.
Compatibilidad universal de E/S: Admite todos los módulos de E/S de la serie C, incluidas las tarjetas AI/AO/DI/DO (AI8, AO8, DI16, DO16, etc.), lo que permite una configuración de sistema flexible.
Compatibilidad con módulos de intercambio en caliente: Todos los módulos de E/S se pueden reemplazar con el sistema encendido y sin apagarlo, lo que minimiza el tiempo de inactividad por mantenimiento.
Diseño industrial robusto: Construido con acero de alta calidad y revestimiento protector, ofrece protección contra la corrosión, las interferencias electromagnéticas y los entornos industriales adversos.
Certificaciones de seguridad integrales: Cumple con los estándares internacionales con las certificaciones CE, UL, CSA, TÜV y FM, lo que garantiza un funcionamiento fiable en entornos industriales.
Montaje en rack estandarizado de 19 pulgadas: Se adapta a bastidores de equipos estándar con una altura de 3 HE (133,35 mm) para el primer chasis, lo que permite una fácil integración en instalaciones existentes.
Arquitectura de sistema escalable: Admite la expansión de múltiples chasis, lo que permite el crecimiento del sistema a medida que evolucionan los requisitos del proceso.
| Categoría | Especificación |
|---|---|
| Fabricante | Honeywell |
| Número de modelo | FS-IOCHAS-0001S |
| Modelos alternativos | FC-IOCHAS-0001S, IOCHAS-0001S |
| Tipo de producto | Chasis de módulo de E/S no redundante |
| Compatibilidad del sistema | Gerente de seguridad Honeywell Experion PKS C300 |
| Ranuras para módulos | 18 ranuras para módulos de E/S (ranuras 1-18) |
| Ranuras totales | Un total de 21 ranuras (las ranuras 19 y 20 están reservadas, la ranura 21 está destinada al módulo de alimentación/gestión). |
| Tipo de montaje | Montaje en rack estándar de 19 pulgadas (482,6 mm de ancho) |
| Altura del primer chasis | 3 HE (133,4 mm / 5,25 pulgadas) |
| Altura adicional del chasis | 4 cada uno |
| Profundidad | 280 mm (11 pulgadas) |
| Peso | Aprox. 8,5 kg |
| Consumo de energía | 35 mA a 5 V CC (para el módulo IO-0001 de la ranura 21) |
| Fuente de alimentación del sistema | 24 V CC |
| Tipo de placa posterior | Pasivo, chapado en oro |
| Aislamiento galvánico | 1000 VCA entre ranuras |
| Temperatura de funcionamiento | -20°C a +60°C |
| Temperatura de almacenamiento | -40°C a +85°C |
| Humedad de funcionamiento | Humedad relativa del 5% al 95%, sin condensación. |
| Clasificación de protección | IP20 (nivel de chasis), opción IP67 con módulos |
| Material de vivienda | Acero de alta calidad con recubrimiento resistente a la corrosión. |
| Certificaciones | CE, UL, CSA, TÜV, FM |
| País natal | EE.UU |
El chasis FS-IOCHAS-0001S sirve como centro de montaje y conectividad dentro de la arquitectura del sistema de control de Honeywell:
Alimentación del sistema de 24 V CC → Chasis FS-IOCHAS-0001S → Módulos de E/S de la serie C (AI/AO/DI/DO) → Controlador C300 → Experion PKS ↓ Enlace de E/S (bus ControlNet)Componentes estructurales clave :
Chasis de E/S: Carcasa mecánica de 19 pulgadas con capacidad para hasta 18 módulos de E/S.
Placa base de E/S (IOBUS-HBS): Placa base de bus de E/S horizontal que proporciona 18 conectores de cable planos en la parte superior.
Conectores de E/S (IOB-0001S): Proporciona 18 conectores de E/S ubicados en la sección central.
Gestión de cables: Incluye espacio para la entrada de cables, abrazaderas para cables y tornillos de bloqueo de media vuelta para una instalación segura.
El FS-IOCHAS-0001S se integra a la perfección con los siguientes componentes de Honeywell. :
| Componente compatible | Descripción |
|---|---|
| Controlador C300 | Controlador de procesos Experion PKS |
| Módulos de E/S de la serie C | AI8 (Entrada analógica), AO8 (Salida analógica), DI16 (Entrada digital), DO16 (Salida digital), etc. |
| Paneles de terminales FTA | Conjuntos de terminación de campo para el cableado de instrumentos de campo |
| Fuente de alimentación del sistema | Módulos de alimentación para rack de 24 V CC |
Nota importante: El chasis está diseñado específicamente para no redundante configuraciones. Si su aplicación requiere redundancia, considere las opciones de chasis redundantes de Honeywell. El FS-IOCHAS-0001S es no intercambiables con modelos de chasis redundantes .
El chasis FS-IOCHAS-0001S es ideal para una amplia gama de aplicaciones de automatización industrial y control de procesos:
| Industria | Solicitud |
|---|---|
| Petróleo y gas | Monitoreo de oleoductos, control de procesos de refinería, estaciones de compresión |
| Procesamiento químico | Control de reactores químicos, automatización de procesos por lotes |
| Generación de energía | Control de turbinas, monitorización de sistemas auxiliares |
| Agua y aguas residuales | Control de la planta de tratamiento, automatización de la estación de bombeo |
| Farmacéutico | Procesamiento por lotes, monitoreo ambiental |
| Fabricación | Automatización de fábricas, sistemas de control de calidad |
El chasis se adapta a bastidores de equipos estándar de 19 pulgadas.
Altura del primer chasis: 3 HE (133,4 mm); cada chasis adicional requiere 4 HE.
Deje suficiente espacio para que circule el aire alrededor de la unidad.
Instale tapas ciegas en las ranuras no utilizadas para mantener un flujo de aire adecuado y un blindaje contra interferencias electromagnéticas.
