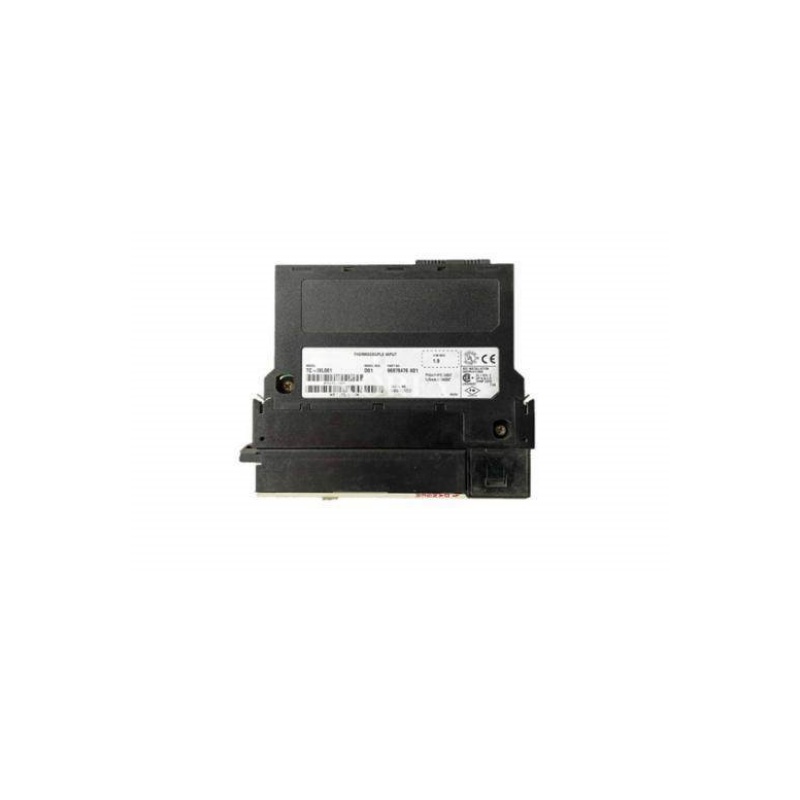

El Honeywell TC-1AH161 El módulo de entrada analógica de alto nivel de 16 canales (conocido comúnmente como TC-IAH161) está diseñado para el sistema de E/S Experion PKS Serie C y es compatible con los controladores C200 y C300. Su función principal es adquirir señales analógicas de alta precisión, como 0-20 mA, 4-20 mA y ±10 V, procedentes de transmisores y sensores de campo, y convertirlas en datos digitales para la monitorización y el control de procesos.
Número de artículo :
TC-1AH161Pedido (cantidad mínima de pedido) :
1Pago :
EXWOrigen del producto :
USAPuerto marítimo :
Wuhan, Hubei, ChinaPlazo de entrega :
3-5 daysPeso :
1.5kgINFORMACIÓN DEL PRODUCTO
Módulo de entrada analógica TC-1AH161
Nombre de la marca: Honeywell
Nombre del producto: TC-1AH161
Estado: 100% nuevo y original
Plazo de entrega: 3-5 días
Garantía: 1 año
¿POR QUÉ ELEGIRNOS?
1.Todos nuestros productos son nuevos, originales y de buena calidad.
2.Nuestros precios son muy competitivos.
3.Disponemos de un gran stock, por lo que podemos ayudar a los clientes a conseguir los componentes que son difíciles de obtener.
4.Todas las consultas serán atendidas y respondidas en un plazo de 24 horas.
5.Envío rápido y buen servicio postventa.
Enviaremos los artículos en un plazo de 3 a 5 días hábiles después de recibir el pago.
Parámetros clave
| Artículo | Especificaciones / Características |
|---|---|
| Canales | 16, configurable como de terminación simple o diferencial de 8 vías |
| Tipos de señales de entrada | 0-20 mA / 4-20 mA (a través de una resistencia de 250 Ω), 0-10,25 V, ±10,25 V, 0-5,125 V |
| Resolución | 16 bits |
| Plataforma del sistema | Controladores Honeywell Experion PKS Serie C (C200/C300) |
| Exactitud | ±0,05% de la escala completa |
| Aislamiento | 2550 VCC (canal a sistema) |
| Tasa de publicación del módulo | 250 ms |
| Disipación de potencia | Máx. 4,1 W |
| Temperatura de funcionamiento | -40°C a +70°C (típico) |
| Bloque de terminales | Requiere placa base TC-TBCH |
| Estado y diagnóstico | Indicadores LED en el panel frontal, detección de bucle abierto, alarma de sobrecarga |
Alta densidad de canales y precisión: La característica más destacada del módulo es su diseño de 16 canales de alta densidad combinado con Resolución de 16 bitslo que le permite manejar una gran cantidad de señales con alta precisión. Esto resulta especialmente valioso en aplicaciones como plantas petroquímicas y generación de energía, donde es necesario monitorizar numerosas señales analógicas. .
Aislamiento y diagnóstico robustos: Proporciona Aislamiento galvánico de 2550 VCC entre los canales y el sistema, protegiendo contra el ruido eléctrico y las sobretensiones en entornos industriales adversos. Integrado Diagnóstico de bucle abierto y de sobrerango Los LED del panel frontal ayudan a identificar rápidamente las fallas de cableado, simplificando el mantenimiento. .
Integración perfecta del sistemaComo módulo nativo de la serie C, se integra directamente con el plano posterior del sistema Experion PKS. . Es compatible intercambio en caliente, lo que permite reemplazar los módulos sin apagar el sistema, algo fundamental para mantener la continuidad de las operaciones en las industrias de procesos. .
Soporte de señal versátilEl módulo admite una amplia variedad de tipos de entrada, incluyendo voltaje y corriente, que se pueden configurar por canal para que coincidan con los sensores de campo específicos. También se destaca por ser compatible con el protocolo de comunicación HART para dispositivos inteligentes. .
El TC-1AH161 es una solución ideal para la adquisición de señales analógicas de alta densidad en industrias de procesos e híbridas, incluyendo:
Petróleo y gasMonitoreo de refinerías y oleoductos .
Generación de energíaCentrales térmicas y nucleares .
Química y petroquímicaReactores de proceso y columnas de destilación .
Agua y aguas residualesInstalaciones de tratamiento a gran escala .
P1: ¿Cuál es la función principal del módulo TC-1AH161?
A: Convierte señales analógicas de voltaje y corriente de alto nivel provenientes de sensores de campo en valores digitales precisos para el sistema de control. .
P2: ¿Cuántos canales admite y cuál es su resolución?
A: Es compatible 16 canales con Resolución de 16 bits para mediciones de alta precisión .
P3: ¿Qué tipos de señales puede manejar?
A: Puede manejar 0-20 mA / 4-20 mA señales de corriente (usando una resistencia de 250Ω) y ±10V señales de voltaje El rango de entrada se puede configurar por canal. .
P4: ¿El módulo está aislado eléctricamente?
A: Sí, proporciona Aislamiento galvánico de 2550 VCC entre los canales y el sistema, mejorando la fiabilidad y la seguridad. .
P5: ¿Se puede reemplazar el módulo mientras el sistema está en funcionamiento?
A: Sí, el TC-1AH161 es Intercambiable en caliente, lo que permite el reemplazo en línea para minimizar el tiempo de inactividad. .
P6: ¿Cuáles son las especificaciones medioambientales?
A: Normalmente opera entre -40°C a +70°C y está construido para entornos industriales duros. .
El TC-1AH161 forma parte de la familia de E/S de la serie C de Honeywell. Debido a que es un producto descontinuado, a continuación se recomiendan modelos relacionados y rutas de migración. :
| Modelo | Tipo / Estado | Breve descripción |
|---|---|---|
| TK-IAH161 | Sucesor directo | El sustituto funcional de la misma generación para el TC-IAH161, que ofrece forma, ajuste y función compatibles. |
| CC-PAIH01 | Reemplazo de la plataforma de actualización | Ruta de actualización recomendada desde la antigua serie C a la nueva plataforma de E/S de Honeywell con funciones mejoradas. |
| TC-TBCH | Accesorio necesario | La placa base de terminales correspondiente necesaria para conectar las señales de campo al módulo TC-IAH161. |
