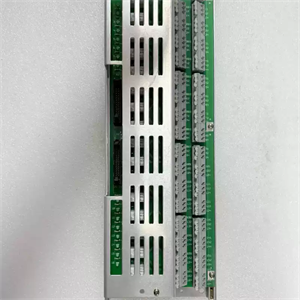

Tarjeta de salida de relé ABB AR C093 AE01 HIEE300690R0001

Descripción de los productos

Características y ventajas principales

• Flexibilidad de relés SPDT para aplicaciones de modernización: La característica más destacada del módulo es su 2 salidas de relé SPDT (unipolar de doble tiro)A diferencia de las salidas de transistores que están limitadas a niveles de voltaje CC, los relés SPDT proporcionan contactos normalmente abiertos (NA) y normalmente cerrados (NC), lo que permite la interfaz directa con circuitos externos de CA o CC. Esto hace que la tarjeta sea particularmente útil para modernización de líneas de producción existentes donde los circuitos de control existentes operan a varios niveles de voltaje.

• Aislamiento de alta tensión para entornos hostiles: Con Aislamiento de CA de 2,5 kV Entre las E/S digitales, las salidas y la fuente de alimentación, la tarjeta bloquea eficazmente los bucles de tierra y la interferencia de modo común, impidiendo que entren en el lado de control del variador. Esto es fundamental en entornos industriales donde los variadores de frecuencia y los motores generan un fuerte ruido electromagnético..

• Larga vida útil del relé para conmutación de alta frecuencia.: Los relés a bordo están clasificados para ≥10⁷ operaciones mecánicas y ≥10⁵ operaciones eléctricas a carga nominal. Esto garantiza un rendimiento fiable en aplicaciones que requieren conmutación frecuente de contactos, como señalización de alarma dependiente del ciclo o control de secuencia, sin desgaste prematuro ni adherencia de los contactos..

• Configuración sencilla de interruptores DIP: La asignación de funciones se establece mediante interruptores DIP integradosLa activación se realiza a través de la configuración de parámetros del variador mediante el software DriveWindow o Drive Composer. Esto elimina la necesidad de realizar cambios complejos en el cableado y permite una rápida adaptación a los requisitos de diferentes aplicaciones..

• Diseño de placa de opción compacta: Como un tablero de opciones Esta tarjeta, que se conecta a la placa de interfaz RMIO (RANURA 1 o RANURA 2) de una unidad ACS800, amplía la capacidad de E/S sin necesidad de hardware externo adicional. No puede funcionar de forma independiente; debe instalarse en una unidad compatible para funcionar..

Aplicaciones típicas

El AR C093 AE01 se utiliza principalmente para ampliar la capacidad de salida de relés en los sistemas de accionamiento de ABB donde las E/S estándar son insuficientes:

• Sistemas de accionamiento ACS800: Adición de salidas de contacto de alarma y señales de control auxiliares para indicación de fallas, estado de funcionamiento y enclavamiento externo.

• Modernización de sistemas heredados: Proporciona salidas aisladas por relé para la interfaz con los circuitos de control de planta existentes en varios niveles de tensión.

• Automatización industrial: Relé de conmutación de uso general para solenoides, lámparas indicadoras y contactores auxiliares en el control de procesos y fabricación.

Preguntas frecuentes (FAQ)

P1: ¿Cuál es la función principal del AR C093 AE01?
A: Se trata de una tarjeta de salida de relé opcional que amplía la capacidad de E/S de los variadores ABB ACS800 al proporcionar 2 salidas de relé SPDT y 3 entradas digitales, lo que permite el control aislado de dispositivos de campo externos como alarmas, relés y contactores..

P2: ¿Se puede utilizar esta tarjeta como módulo independiente?
A: No. El AR C093 AE01 es un tablero de opciones que debe conectarse a la placa de interfaz RMIO de un variador ABB ACS800 (RANURA 1 o RANURA 2). No puede funcionar de forma independiente y requiere del variador principal para alimentación y control..

P3: ¿Cuál es la capacidad de contacto de las salidas del relé?
A: Cada relé está clasificado para 250 V CA / 5 A (carga resistiva) con una capacidad de conmutación máxima de 1250 VAPara cargas inductivas, se recomienda la reducción de potencia o la supresión externa..

P4: ¿Cómo se configura el módulo?
A: La configuración se realiza en dos pasos: (1) Interruptores DIP integrados asignar la función de cada relé y canal DI; (2) Parámetros de accionamiento se configuran mediante el software DriveWindow o Drive Composer para activar y asignar las funciones..

P5: ¿Cuáles son las especificaciones de voltaje de entrada digital?
A: Las 3 entradas digitales admiten 24 V CC (19–30 V) o 110–230 V CA/CCcon aislamiento óptico. El par DI2-DI3 tiene un aislamiento de 1,5 kV entre ellos, mientras que el aislamiento general DI/DO/alimentación es de 2,5 kV CA..

P6: ¿Qué debo comprobar si la salida de un relé no funciona?
A: Verifique que los parámetros del variador estén configurados para activar el relé correspondiente. Compruebe que la configuración de los interruptores DIP coincida con la función asignada. Inspeccione el cableado de campo a los terminales Común, NA y NC. Si el relé recibe la orden pero no conmuta, es posible que haya llegado al final de su vida útil; reemplace la tarjeta.

Modelos recomendados y productos relacionados

La AR C093 AE01 forma parte de la familia de tarjetas de opciones de accionamiento de ABB. A continuación se muestran modelos relacionados para necesidades similares o complementarias:

Cómo elegir el modelo adecuado

• Para variadores ACS800 que requieren salidas de relé adicionales: El AR C093 AE01 Es la placa de opciones correcta, que proporciona 2 relés SPDT y 3 entradas digitales en un único módulo enchufable..

• Para E/S digitales adicionales sin relés: Considere el RDIO-01 Placa de extensión si no se requiere capacidad de relé.

• Para la verificación del sistemaConfirme siempre que la unidad host sea de la serie ACS800 con una ranura RMIO disponible y verifique que la configuración de los interruptores DIP coincida con la aplicación prevista antes de la instalación..
