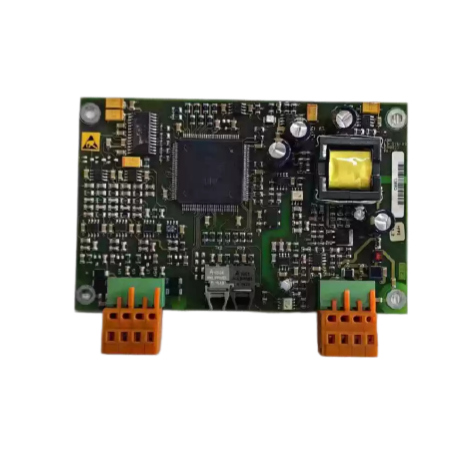

Módulo de sincronización ABB LDSyn-101 3BHE005555R0101

Descripción de los productos

Características y ventajas principales

• Medición de voltaje de sincronización de misión críticaLa característica más destacada de la placa es su capacidad para adquirir con precisión señales de voltaje trifásicas del generador o del bus de la red. Estas señales proporcionan la referencia esencial para que el controlador de excitación realice sincronización automática (verificación de sincronización)control del ángulo de fase y lógica de relés de protección. Sin una medición precisa de la tensión de sincronización, un generador no puede conectarse de forma segura a la red. .

• Sincronización horaria multiprotocolo para una consistencia en toda la planta.: El LDSYN-101 admite IRIG-B, IEEE 1588 PTP y NTP Los protocolos se ejecutan simultáneamente, lo que permite una arquitectura de sincronización horaria por capas. Los dispositivos sensibles al tiempo, como los relés de protección y los registradores de fallos, se pueden sincronizar mediante cableado IRIG-B, mientras que la red de control utiliza PTP para una precisión de submicrosegundos y los historiadores de la planta utilizan NTP para una sincronización a nivel de milisegundos. .

• Diseño de alta disponibilidad con soporte de redundancia: El módulo admite Entradas de alimentación duales y redundancia en espera activa., lo que garantiza el funcionamiento continuo incluso si falla la fuente de alimentación principal. Está diseñado para una integración perfecta en arquitecturas de controladores redundantes, manteniendo las funciones de sincronización durante los eventos de conmutación por error. .

• Diagnóstico integral y monitorización del estadoLos LED del panel frontal proporcionan información en tiempo real sobre el estado de sincronización, el estado de la alimentación y la integridad de la comunicación. El módulo también admite la monitorización y el diagnóstico de fallos mediante software, lo que permite una rápida resolución de problemas. .

• Producto ABB con soporte activo: A diferencia de muchos módulos DCS ABB heredados, el LDSYN-101 es fabricado y respaldado activamente Fabricado por ABB. Está disponible a través de distribuidores autorizados en todo el mundo, y la revisión R0101 sirve como reemplazo directo de la versión anterior R0001. .

Aplicaciones típicas

El LDSYN-101 se utiliza ampliamente en aplicaciones de generación de energía y automatización industrial que requieren una sincronización precisa:

• Generación de energía: Centrales hidroeléctricas, térmicas, de ciclo combinado y nucleares para una conexión y sincronización seguras de los generadores a la red.

• Paralelismo de cuadrículaSincronización de subestaciones y redes eléctricas aisladas

• Plantas industriales con generación propia: Centrales eléctricas propias en instalaciones mineras, químicas y de fabricación.

• Sincronización horaria DCS: Sistemas Symphony Plus y Advant 800xA que requieren marcas de tiempo consistentes para el registro de secuencias de eventos (SOE) y el análisis de fallas.

Preguntas frecuentes (FAQ)

P1: ¿Cuál es la función principal del LDSYN-101?

A: Se trata de una placa de control de comunicación y medición de voltaje de sincronización. Su función principal es medir con precisión las señales de voltaje de sincronización trifásicas, gestionar el control de sincronización de fase para una conexión segura del generador a la red y proporcionar una sincronización horaria de alta precisión en toda la red de control. .

P2: ¿El LDSYN-101 todavía está en producción?

A: Sí. Esto es un Producto ABB con soporte activoNo está obsoleto. Se fabrica en Suiza y está ampliamente disponible a través de distribuidores autorizados en todo el mundo. La revisión R0101 es la versión actual, que reemplaza a la anterior R0001. .

P3: ¿Cuál es la diferencia entre 3BHE005555R0001 y 3BHE005555R0101?

A: El R0101 es el reemplazo directo del R0001, ofreciendo un rendimiento mejorado y una compatibilidad más amplia. Las nuevas instalaciones deben especificar R0101 directamente. .

P4: ¿Qué interfaces de comunicación proporciona el módulo?

A: Se caracteriza Puertos Ethernet duales (RJ45) para la conexión de la red de control de la planta, además Puertos serie RS-232 (una con señales de control de módem, otra aislada) para la conexión de herramientas de ingeniería. Cada placa tiene una dirección MAC programada de fábrica. .

P5: ¿Qué protocolos de sincronización horaria son compatibles?

A: El módulo admite IEEE 1588 (PTP) para sincronización de submicrosegundos, NTP/SNTP para la sincronización a nivel de milisegundos y IRIG-B para conexión directa a relés de protección y registradores de fallas .

P6: ¿Cuáles son las especificaciones técnicas clave?

A: El voltaje de funcionamiento es 24 V CC. Opera desde -20°C a +70°C con protección IP20. Las dimensiones son aproximadamente 150 × 100 × 50 mm con un peso de aproximadamente 0,15 kg. El MTBF se clasifica en ≥100.000 horas .

P7: ¿Cuál es la importancia de la función de medición de voltaje de sincronización?

A: La placa adquiere con precisión las señales de tensión trifásicas del generador o del bus de la red. Estas señales son la base para que el controlador de excitación realice la sincronización automática (verificación de sincronización), el control del ángulo de fase y la lógica del relé de protección. Sin esta medición, el generador no puede conectarse de forma segura a la red. .

Modelos recomendados y productos relacionados

El LDSYN-101 forma parte de la familia de módulos de sincronización y comunicación de ABB. A continuación se muestran los modelos y componentes relacionados:

Cómo elegir el modelo adecuado

• Para sistemas de excitación UNITROL 6000 existentes: El LDSYN-101 (3BHE005555R0101) Es la placa de sincronización correcta para una conexión segura del generador a la red y una alineación de fase correcta. .

• Para la sincronización horaria de DCSEl módulo proporciona salida IRIG-B, PTP y NTP para la consistencia horaria en toda la planta en los sistemas Symphony Plus y Advant 800xA. .

• Para nuevas instalaciones: Siempre especifique el R0101 Revisión de la versión de producción actual con rendimiento mejorado. .
