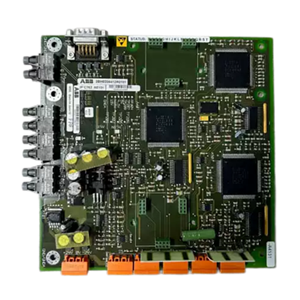

Módulo DCS ABB UF C762 AE101 3BHE006412R0101

Parámetros clave

Características y ventajas principales

• Capacidad de procesamiento de señales de CVMI: La característica más destacada del módulo es su función como Placa CVMI (Interfaz de medición de voltaje del convertidor)Gestiona la adquisición, el acondicionamiento y la interfaz de señales de voltaje para aplicaciones de accionamiento de media/alta potencia de ABB. Garantiza una monitorización precisa del voltaje y una retroalimentación del sistema para un funcionamiento seguro y eficiente del convertidor/inversor..

• Control de alta precisión y respuesta rápida: Con precisión de control alcanzando ±0,1% a ±0,2% FSEl módulo permite un control preciso de la velocidad, la posición y el par del servomotor. Un procesador de cuatro núcleos admite un Ciclo de medición y control de 0,5 segundosAdecuado para el ajuste dinámico de bombas, ventiladores y compresores..

• Flexibilidad en la comunicación multiprotocolo: El módulo admite una amplia gama de protocolos de comunicación industrial, incluyendo PROFIBUS, PROFINET, EtherCAT, Modbus RTU/TCP y EthernetLa interfaz EtherCAT de doble puerto permite topologías de red redundantes, mientras que PROFIBUS admite hasta 125 nodos por segmento para sistemas de automatización a gran escala..

• Diseño robusto para entornos hostiles: Diseñado para ofrecer fiabilidad industrial, el módulo funciona desde -25°C a +70°CResiste vibraciones de 5g y tiene un MTBF de 350.000 horas. El aislamiento galvánico integrado protege contra interferencias eléctricas y los conectores modulares permiten un mantenimiento eficiente..

Aplicaciones típicas

El UF C762 AE101 se utiliza ampliamente en aplicaciones de automatización industrial y electrónica de potencia:

• Control del sistema de accionamientoMedición de voltaje y procesamiento de señales en sistemas de accionamiento ABB ACS800/ACS880

• Control de servomotorControl de velocidad, posición y par para robótica, máquinas herramienta CNC y líneas de montaje automatizadas.

• Automatización de procesos: Monitoreo de temperatura, presión y caudal en instalaciones químicas, petroleras y de generación de energía.

• Industria pesadaAplicaciones en acerías, plantas químicas y sincronización de cintas transportadoras.

Preguntas frecuentes (FAQ)

P1: ¿Cuál es la función principal del UF C762 AE101?
A: Se trata de una tarjeta CVMI (Interfaz de Medición de Voltaje del Convertidor) que mide y acondiciona las señales de voltaje del convertidor, y luego envía las señales procesadas a la lógica de control del sistema. También se utiliza como controlador de servomotor para un control preciso del motor en los sistemas de accionamiento de ABB..

P2: ¿Con qué sistemas de accionamiento de ABB es compatible este módulo?
A: Se usa comúnmente con ABB ACS800 y ACS880 Sistemas de accionamiento y ciertas plataformas DCS. Se integra con los controladores ABB AC800M y los módulos de interfaz de robot DSQC para ofrecer soluciones de sistema completas..

P3: ¿Esta placa requiere calibración después de la instalación?
A: No. La junta es Calibrado de fábricaSin embargo, se recomienda realizar una verificación in situ durante la puesta en marcha para garantizar un funcionamiento correcto..

P4: ¿Qué debo comprobar si la placa muestra un fallo (LED rojo) después de la instalación?
A: Primero, verifique que la placa esté insertada en la ranura correcta. Luego, lea el código de error a través del terminal de mantenimiento del sistema. Si el error indica "Pérdida de comunicación", revise los pines del conector de la ranura para detectar si están doblados o si hay mal contacto..

P5: ¿Se puede reparar esta placa en el lugar?
A: No. La lógica interna y los componentes de la placa están altamente integrados y No se recomienda la reparación mediante soldadura in situ.Si se confirma que está defectuoso, se recomienda reemplazarlo con un repuesto original para garantizar la seguridad del sistema..

P6: ¿Cuál es la diferencia entre la placa CVMI y un controlador de servo estándar?
A: El Junta de CVMI maneja específicamente medición de voltaje y acondicionamiento de señal para aplicaciones de convertidores. A controlador servo Se centra en el control de la velocidad, la posición y el par del motor. Algunas fuentes describen este módulo como capaz de desempeñar ambas funciones dependiendo de la configuración del sistema..

P7: ¿Cuáles son las principales precauciones de instalación?
A: Siempre Desconectar la alimentación del sistema y asegúrese de que los condensadores internos estén descargados antes de la instalación. Use un correa de muñeca antiestática Al manipular la placa, asegúrese de que esté firmemente colocada en el conector del plano posterior y de que la conexión a tierra esté correctamente establecida para minimizar el ruido de modo común..

Modelos recomendados y productos relacionados

El UF C762 AE101 forma parte de la familia de módulos de control de variadores de frecuencia de ABB. A continuación se muestran los modelos y componentes relacionados:

Cómo elegir el modelo adecuado

• Para el mantenimiento de sistemas de accionamiento ABB: El UF C762 AE101 (3BHE006412R0101) Es la tarjeta CVMI correcta para la medición de voltaje y el procesamiento de señales en aplicaciones de variadores ACS800/ACS880..

• Para una integración completa del sistema: Emparejar con Controladores AC800M y Módulos de interfaz robótica DSQC para soluciones de automatización integrales.

• Para actualizaciones del sistemaConsidere las plataformas de accionamiento más recientes de ABB para obtener una funcionalidad mejorada y un soporte a largo plazo.
