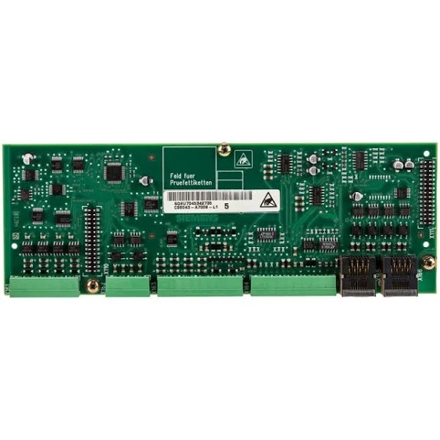

El Siemens C98043-A7006-L1 Es una tarjeta de expansión de terminales (CUD2) para la familia de variadores SIMOREG DC-MASTER. Se monta sobre la placa electrónica básica CUD1 para proporcionar capacidades de E/S adicionales, incluyendo entradas/salidas binarias y analógicas, una interfaz para sensor de temperatura del motor y una interfaz serie.
Número de artículo :
C98043-A7006-L1Pedido (cantidad mínima de pedido) :
1 PiecePago :
EXW/CIFOrigen del producto :
GermanyPuerto marítimo :
WuhanPlazo de entrega :
3-5daysPeso :
3kg| Característica | Descripción |
|---|---|
| Fabricante | Siemens |
| Familia de productos | SIMOREG DC-MASTER |
| Tipo de producto | Placa de expansión de terminal / CUD2 |
| Compatibilidad | Se monta en la placa electrónica básica CUD1. |
| Características principales | 4 entradas binarias (optoacoplador), 2 entradas binarias (referencia a tierra), 2 entradas analógicas (referencia a tierra), entrada para sensor de temperatura del motor (PTC/KTY84), 2 salidas analógicas (0...±10V), 1 interfaz serie RS485, 1 interfaz paralela |
| Interfaz serie | RS485 de 2 y 4 hilos, hasta 187,5 kbaud |
| Interfaz paralela | Para conectar hasta 5 unidades de potencia en paralelo. |
| Peso | Aprox. 0,28 kg |
| Categoría | Modelo | Descripción |
|---|---|---|
| Base de la placa | C98043-A7001 | La placa electrónica básica CUD1 a la que se conecta esta expansión de terminal. |
| Interfaz de alimentación | C98043-A7002/A7003 | Placa de interfaz de alimentación para SIMOREG DC-MASTER |
| Junta de PMU | C98043-A7005 | Panel de control y visualización del operador (PMU) |
| CUD estándar | C98043-A7100-L1 | Placa CUD estándar de última generación para SINAMICS DCM, con número de pedido 6RY1803-0AA00. |
| CUD avanzado | C98043-A7100-L2 | Tarjeta CUD avanzada para SINAMICS DCM, con número de pedido 6RY1803-0AA05 |
Recomendación de gran venta
| 6ES7550-1AA01-0AB0 | 6ES7134-4GB11-0AB0 | 6AV2128-3MB06-0AX1 |
| 6ES7531-7MH00-0AB0 | 6ES7193-4CB30-0AA0 | 6ES7954-8LC03-0AA0 |
| 6ES7590-1BC00-0AA0 | 6ES7334-0KE00-0AB0 | 6ES7590-1AB60-0AA0 |
| 6ES7505-0RA00-0AB0 | 6ES7153-1AA03-0XB0 | 6ES7590-1AC40-0AA0 |
| 6ES7521-1BL10-0AA0 | 6ES7223-1PH32-0XB0 | 6ES7516-3AP03-0AB0 |
| 6ES7522-1BL10-0AA0 | 6ES7157-0AD82-0XA0 | 6ES7541-1AB00-0AB0 |
P1: ¿Para qué se utiliza el C98043-A7006-L1?
Se trata de una tarjeta de expansión de terminales (CUD2) que añade entradas y salidas adicionales a la tarjeta básica CUD1 de un variador Siemens SIMOREG DC-MASTER, ampliando su conectividad para aplicaciones de control más complejas..
P2: ¿Cómo instalo esta placa?
El C98043-A7006-L1 está diseñado para montarse directamente en la placa electrónica básica CUD1. No requiere ningún componente integrado adicional para su instalación..
P3: ¿Qué tipos de E/S proporciona esta tarjeta de expansión?
La placa proporciona una variedad de E/S, incluyendo 4 entradas binarias a través de optoacoplador, 2 entradas binarias referenciadas a tierra, 2 entradas analógicas referenciadas a tierra, una entrada para sensor de temperatura del motor para sensores PTC o KTY84 y 2 salidas analógicas (0...±10V)..
P4: ¿Qué interfaces de comunicación están disponibles en esta placa?
Incluye una interfaz serie RS485 que se puede configurar como de 2 o 4 hilos, compatible con velocidades de comunicación de hasta 187,5 kbaud, así como una interfaz paralela para conectar hasta 5 unidades de alimentación en paralelo..
