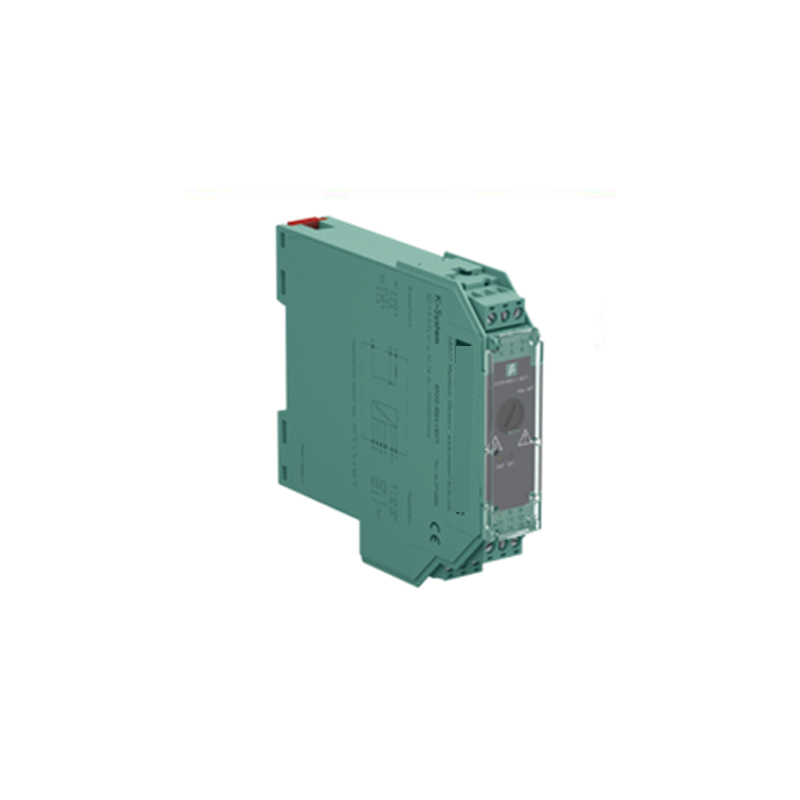

Pepperl+Fuchs S1SD-1AI-1U transmitter power supply module
Pepperl+Fuchs S1SD-1AI-1U Signal Isolator Terminal Wiring Diagram

Fuente de alimentación para transmisor Pepperl+Fuchs S1SD-1AI-1U

El Pepperl+Fuchs S1SD-1AI-1U (número de pieza 276396) es un acondicionador de señal de 1 canal diseñado para proporcionar aislamiento galvánico entre circuitos de campo y circuitos de control en aplicaciones de automatización industrial. Como fuente de alimentación para transmisores, alimenta transmisores de 2 y 3 hilos, así como fuentes de corriente de 2 hilos, proporcionando señales de salida de corriente y voltaje para una integración flexible del sistema.



Este módulo, alojado en una carcasa S1 ultradelgada de 6,2 mm, ahorra valioso espacio en el armario de control a la vez que proporciona una alta precisión del 0,1 %. El dispositivo se configura fácilmente mediante interruptores DIP y puede alimentarse a través de terminales o del sistema Power Bus.

  • Número de artículo :

    S1SD-1AI-1U

  • Pedido (cantidad mínima de pedido) :

    1

  • Pago :

    EXW

  • Origen del producto :

    Germany

  • Puerto marítimo :

    Wuhan, Hubei, China

  • Plazo de entrega :

    3-5 days

  • Peso :

    0.2KG

  • Descripción de los productos

    Fuente de alimentación para transmisor Pepperl+Fuchs S1SD-1AI-1U

    Acondicionador de señal de 1 canal con salida de corriente y voltaje.

    Número de modeloS1SD-1AI-1U
    Lugar de origenAlemania
    Dimensión/Peso6,2 mm x 97 mm x 107 mm / 0,2 kg
    Condiciónnuevo y original
    Garantía1 año
    Términos de envío
    		DHL Fedex TNT EMS UPS
    PagoTT / Western Union
    El tiempo de entrega3-5 días
    Servicio
    		Servicio en línea las 24 horas

    KF-CTT-3GN2BU

    Características y beneficios clave

    • Aislamiento galvánico: Proporciona un aislamiento reforzado entre los circuitos de campo y de control (tensión de prueba 3 kV, 50 Hz, 1 min), protegiendo contra bucles de tierra y fallos eléctricos.

    • Señales de salida duales: Proporciona simultáneamente una salida de corriente de 0/4...20 mA y una salida de voltaje de 0/2...10 V, ofreciendo la máxima flexibilidad de aplicación.

    • Compatibilidad de entrada versátil: Acepta señales de transmisores de 2 y 3 hilos, así como de fuentes de corriente de 2 hilos.

    • Alta precisión: La precisión del 0,1 % a escala completa garantiza una transmisión de señal fiable para mediciones precisas.

    • Configuración sencilla: Configuración sencilla mediante interruptores DIP sin necesidad de software.

    • Carcasa compacta S1: Su diseño ultradelgado de 6,2 mm de ancho ahorra espacio en el armario de control.

    • Opciones de alimentación flexibles: Puede alimentarse mediante terminales de tornillo o el sistema Power Bus.

    • Autorizaciones para áreas peligrosas: Certificaciones ATEX Zona 2, IECEx y UL para su uso en atmósferas potencialmente explosivas.

    • Amplio rango de temperatura de funcionamiento: De -25 °C a +70 °C para entornos industriales exigentes.

    • MTBF prolongado: 445 años según SN 29500 a una temperatura ambiente promedio de 40 °C.

    Especificaciones técnicas



    CategoríaEspecificación
    FabricantePepperl+Fuchs
    Número de pieza276396
    Tipo de productoFuente de alimentación del transmisor / Acondicionador de señal
    Número de canales1
    Tipo de señalEntrada analógica
    Tipo de viviendaS1 (6,2 mm de ancho)

    Suministrar



    ParámetroDetalle
    ConexiónBarra de alimentación o terminales 1-, 2+
    Tensión nominal16,8 ... 31,2 V CC
    Disipación de potencia0,9 W
    Consumo de energía1,3 W
    MTBF445 años (SN 29500, 40°C)

    Especificaciones de entrada



    ParámetroDetalle
    Compatibilidad de dispositivos de campoTransmisores de 2 y 3 hilos, fuentes de corriente de 2 hilos
    ConexiónTerminales 5+, 6, 7-
    Señal de entrada0/4 ... 20 mA
    Resistencia de entrada25 Ω
    Voltaje de circuito abierto≤ 22 V
    Corriente de cortocircuito30 mA
    Voltaje disponible16 V a 20 mA
    Rango de linealidad-1 ... 110%

    Especificaciones de salida



    ParámetroDetalle
    ConexiónTerminales 3-, 4+
    Salida de corriente analógica0/4 ... 20 mA (carga ≤ 600 Ω)
    Salida de voltaje analógica0/2 ... 10 V (carga ≥ 2 kΩ)
    Onda≤ 10 mVefectivo

    Características de transferencia



    ParámetroDetalle
    ExactitudMáximo 0,1% del valor a escala completa
    Influencia de la temperatura< 100 ppm/K de valor a escala completa
    Rango de frecuencia0 ... 100 Hz
    Hora de salida / Hora de bajada≤ 3,5 ms

    Aislamiento galvánico



    ParámetroDetalle
    Salida/Fuente de alimentaciónAislamiento reforzado, con capacidad nominal de 300 V.efectivo, prueba 3 kV, 50 Hz, 1 min
    Circuitos de entrada/otros circuitosAislamiento reforzado, con capacidad nominal de 300 V.efectivo, prueba 3 kV, 50 Hz, 1 min
    EstándaresIEC/EN 61010-1

    Especificaciones ambientales y mecánicas



    CategoríaEspecificación
    Temperatura ambiente-25 ... 70°C (-13 ... 158°F)
    Temperatura de almacenamiento-40 ... 85°C (-40 ... 185°F)
    Grado de protecciónIP20
    Gas dañinoDiseñado para ISA-S71.04-1985, nivel de gravedad G3
    ConexiónTerminales de tornillo
    Sección transversal del núcleo0,5 ... 2,5 mm² (20 ... 14 AWG)
    MasaAprox. 70 g
    Dimensiones (Ancho x Alto x Profundidad)6,2 x 97 x 107 mm
    MontajeCarril DIN de 35 mm (EN 60715)

    Autorizaciones para áreas peligrosas



    Proceso de dar un títuloClasificación
    ATEXII 3G Ex nA IIC T4 Gc
    IECExEx nA IIC T4 Gc
    Aprobación ULE106378
    CertificadoDEMKO 16 ATEX 1750X

    Cumplimiento de las normas: EN 60079-0:2012+A11:2013, EN 60079-15:2010

    Aplicaciones

    El S1SD-1AI-1U es ideal para una amplia gama de aplicaciones de automatización industrial:





    IndustriaSolicitud
    Automatización de procesosAlimentación y aislamiento de transmisores de 4-20 mA para la monitorización de presión, temperatura, caudal y nivel.
    Petróleo y gasAcondicionamiento de señales para zonas peligrosas con homologaciones ATEX/IECEx.
    Procesamiento químicoConexión de transmisores de campo a sistemas de control con aislamiento eléctrico.
    Automatización de fábricasConversión y aislamiento de señales en armarios de control
    Agua y aguas residualesMonitorización de sensores de presión, caudal y nivel.

    Nuestra ventaja

    Precio competitivo

    Nuestros productos originales tienen un buen descuento.

    Equipo de ventas profesional

    Contamos con un equipo de ventas con sólidos conocimientos profesionales y amplia experiencia.

    Entrega rápida

    Tenemos un gran almacén para mercancías. Guardamos muchas mercancías en el almacén. Por eso tenemospodrían prometer una entrega rápida.
