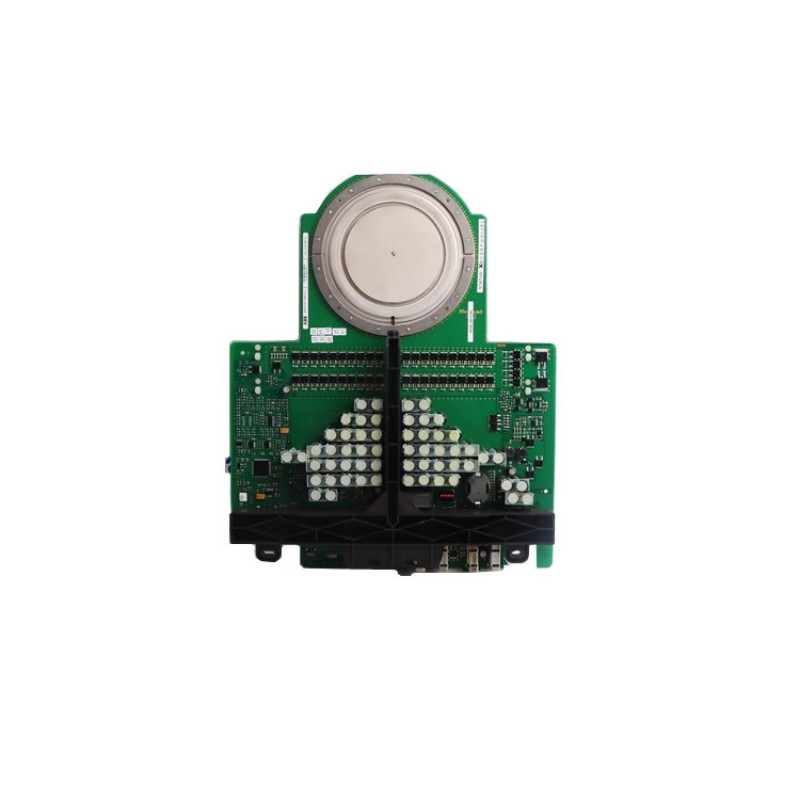

Descripción general del producto:Módulo IGCT ABB 3BHL000389P0101
El módulo IGCT 3BHL000389P0101 es un módulo IGCT (tiristor conmutado por puerta integrado) de alta potencia fabricado por ABB. Se trata de un dispositivo de conmutación semiconductor encapsulado a presión, diseñado para aplicaciones de conversión de energía de alta tensión y alta corriente.
Nombre de la marca: ABB
Nombre del producto: 3BHL000389P0101
Estado: 100% nuevo y original
Plazo de entrega: 3-5 días
Garantía: 1 año
Parámetros y características clave
Características y ventajas principales
Rendimiento de conmutación superior: La característica más destacada del módulo es su Principio de control del 'disco duro' La unidad de puerta aplica una corriente de puerta muy alta (dIG/dt ≥ 3000 A/µs) para conmutar la corriente del cátodo a la puerta. Esto permite que el dispositivo se apague como un transistor, logrando una conmutación rápida, estable y sin circuito de amortiguación. Elimina los complejos circuitos de control de los tiristores GTO antiguos, reduciendo significativamente la complejidad y el costo del sistema.
Eficiencia excepcional y bajas pérdidas.A diferencia de un transistor estándar, el IGCT conduce electricidad como un tiristor, lo que resulta en una muy bajo voltaje en estado activo y pérdidas por conducción Esto permite alcanzar eficiencias de inversor de hasta el 99,6%, lo que lo hace ideal para aplicaciones donde los costos de energía y la gestión térmica son fundamentales. Sus bajas pérdidas permiten un funcionamiento conmutado bruscamente a frecuencias inalcanzables con los semiconductores de alta potencia más antiguos..
Diseño de paquete de prensado robusto y fiable: El construcción de prensado Ofrece ventajas críticas para una fiabilidad de alta potencia. El contacto a presión elimina las frágiles uniones de cables, proporcionando excelentes vías térmicas para la refrigeración por ambos lados. En el raro caso de una falla, el dispositivo está diseñado para fallar como un cortocircuito, lo que permite que el sistema permanezca operativo y proporciona un modo de falla predecible..
Aplicaciones típicas
El módulo ABB IGCT es el dispositivo preferido para las aplicaciones de alta potencia más exigentes, incluyendo: :
Accionamientos de media tensión (MVD): Se utiliza para controlar grandes motores en industrias como la del cemento, la minería, los metales y el petróleo y el gas, para aplicaciones como ventiladores, compresores, molinos y bombas.
Red eléctrica y energías renovablesDesempeña un papel fundamental en los sistemas de calidad y estabilidad de la energía, como los STATCOM, los SVC y los sistemas de almacenamiento de energía en baterías, así como en la generación de energía renovable con convertidores de energía eólica.
Industria pesada y transporte: Componentes esenciales de los sistemas de propulsión marina, las plantas de cogeneración y los sistemas de propulsión ferroviaria.
Nuestro servicio
Preguntas frecuentes
P1: ¿Qué significan las siglas "IGCT" y en qué se diferencia de un GTO?
A: IGCT significa Tiristor conmutado por puerta integrado. Es una versión avanzada del tiristor GTO (Gate Turn-Off) anterior. La diferencia clave es la control de puerta de "disco duro"—la unidad de puerta aplica una corriente de puerta muy alta (dIG/dt ≥ 3000 A/µs) para apagar el dispositivo. Esto da como resultado: funcionamiento sin amortiguador, velocidades de conmutación más rápidas y significativamente menores pérdidas en comparación con los GTO tradicionales, manteniendo al mismo tiempo el bajo voltaje en estado activo de un tiristor.
P2: ¿Cuál es la tensión y la corriente nominales típicas de este módulo?
A: El 3BHL000389P0101 es un número de pieza específico dentro de la familia IGCT, que normalmente se combina con el modelo 5SHX2645L0001. Este IGCT ofrece una Voltaje de bloqueo de 4500 V y un Corriente nominal de CC de 2645 APara aplicaciones que requieren corrientes más elevadas, ABB ofrece en su catálogo transformadores de corriente de seguimiento (IGCT) de mayor tamaño, en el rango de 4500-6500 V y hasta 4000 A.
P3: ¿Cuál es la ventaja del diseño de la caja prensada?
A: El diseño de empaquetado a presión (o contacto por presión) ofrece varias ventajas críticas para una alta fiabilidad en aplicaciones de alta potencia:
Refrigeración por ambos lados, proporcionando una gestión térmica superior
Mayor capacidad de corriente de sobretensión debido a la ausencia de frágiles uniones de alambre
Modo de fallo predecible – si el dispositivo falla, normalmente falla como un cortocircuito, lo que permite que el sistema permanezca operativo y proporciona un comportamiento de fallo determinista.
P4: ¿Qué tipo de unidad de puerta se requiere para este módulo?
A: El IGCT requiere un equipo dedicado Unidad de puerta ABB específicamente adaptado al tipo IGCT. Esta unidad de puerta proporciona el pulso de puerta de alta corriente y normalmente utiliza enlaces de fibra óptica para el aislamiento galvánico entre el circuito de alta potencia y la electrónica de control de bajo voltaje. El número de pieza específico de la unidad de puerta depende del modelo y la plataforma exactos del IGCT (por ejemplo, ACS1000, ACS6000).
P5: ¿En qué aplicaciones se suele utilizar este módulo?
A: El módulo ABB IGCT se utiliza en las aplicaciones de alta potencia más exigentes, entre las que se incluyen:
Accionamientos de media tensión (MVD) para ventiladores, compresores, bombas, molinos y transportadores
Sistemas de calidad de energía (STATCOM, SVC) para la estabilidad de la red
energía renovable (convertidores de energía eólica, inversores solares)
Sistemas de propulsión ferroviaria y marina
HVDC y FACTS (Sistemas de transmisión de corriente alterna flexibles) en redes eléctricas
P6: ¿Cuál es la frecuencia de conmutación típica de un IGCT?
A: Los IGCT pueden operar a frecuencias de conmutación de hasta De 1 a 2 kHz En aplicaciones de conmutación dura, se consiguen formas de onda de salida de alta calidad y una menor distorsión armónica. Esto es significativamente superior a lo que se podía lograr con los tiristores GTO de la generación anterior.
P7: ¿Cómo logra el IGCT pérdidas tan bajas?
A: El IGCT combina el Lo mejor de ambas tecnologías:
Como un tiristor, tiene una muy baja caída de tensión en estado activo (Vₜₒₙ)lo que resulta en pérdidas de conducción mínimas
El control de puerta de "disco duro" permite transiciones de conmutación muy rápidasreduciendo las pérdidas por conmutación
La combinación de bajas pérdidas en estado activo y de conmutación permite eficiencias de inversor tan altas como... 99,6%
P8: ¿Este módulo es directamente intercambiable con otros números de pieza de IGCT?
A: No. El 3BHL000389P0101 es una variante específica de IGCT. Si bien puede ser compatible con otros IGCT de la misma clase de voltaje y corriente, el reemplazo exacto debe verificarse con el equipo. manual del sistema y Lista de repuestos de ABB. El diseño de la unidad de puerta y del conjunto de refrigeración asociados también puede ser específico para este número de pieza.
P9: ¿Qué sistema de refrigeración se requiere para este módulo?
A: El diseño del pack de prensa del IGCT lo respalda refrigeración líquida (normalmente agua desionizada o mezclas de agua y glicol) para aplicaciones de alta potencia, lo que proporciona una disipación de calor eficiente. El módulo se sujeta entre disipadores de calor que permiten la refrigeración líquida por ambos lados. Algunas aplicaciones de menor potencia pueden utilizar refrigeración por aire forzado, pero esto es menos común en dispositivos de esta categoría.
P10: ¿Cuáles son las características diagnósticas clave del sistema IGCT?
A: El sistema ABB IGCT se integra con el sistema de control del variador y proporciona las siguientes funciones de diagnóstico:
Monitoreo del estado de la unidad de puerta (estado del enlace de fibra óptica, integridad del pulso de puerta)
detección de desaturación (para detectar y proteger contra cortocircuitos)
Protección contra sobrecorriente y sobretemperatura (supervisado a través del sistema de control de accionamiento)
Monitorización de la temperatura del módulo (mediante sensores térmicos integrados o modelos térmicos en el software del variador)
