Beckhoff EL2535-0002 PWM Output Terminal, 2 Channels, 24V 2A, EtherCAT.

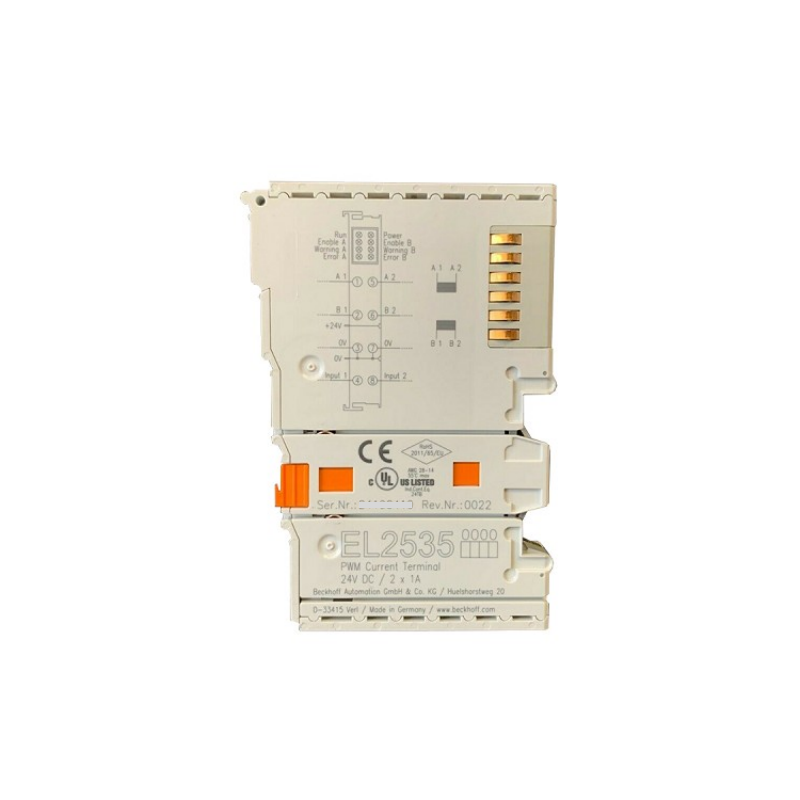

Beckhoff EL2535-0002 output module, mounted on a DIN rail, for use with an EtherCAT coupler.

Terminal de salida Beckhoff EL2535-0002

Los terminales de salida EL2535-0002 están especialmente diseñados para el control preciso de válvulas proporcionales de bobina simple y doble, así como de electroválvulas proporcionales. Regulan la corriente de salida mediante modulación por ancho de pulso (PWM) de la tensión de alimentación y están aislados eléctricamente del bus E. Los valores de corriente (de 0 a la corriente de salida máxima) se especifican mediante el dispositivo de automatización a través de un valor de 16 bits. Las etapas de salida están protegidas contra sobrecargas y cortocircuitos. Cada terminal de corriente por ancho de pulso EtherCAT contiene dos canales cuyo estado de señal se indica mediante LED. Los diodos emisores de luz simplifican el diagnóstico local al mostrar fallos típicos de carga y cableado.

  • Número de artículo :

    EL2535-0002

  • Pedido (cantidad mínima de pedido) :

    1

  • Pago :

    EXW

  • Origen del producto :

    Germany

  • Puerto marítimo :

    Wuhan, Hubei, China

  • Plazo de entrega :

    3-5 days

  • Peso :

    0.5kg

  • Descripción general del producto: Terminal de salida Beckhoff EL2535-0002

    El Beckhoff EL2535-0002 es un terminal EtherCAT de 2 canales con salida PWM y control de corriente, especialmente diseñado para el control preciso de válvulas proporcionales de bobina simple y doble, así como de electroválvulas proporcionales. Su función principal es regular la corriente de salida mediante modulación por ancho de pulso (PWM) de la tensión de alimentación, convirtiendo el valor de consigna de 16 bits del dispositivo de automatización en una salida de corriente correspondiente.



    Nombre de la marca: Beckhoff

    Número de modelo: EL2535-0002

    Estado: 100% nuevo y original

    Plazo de entrega: 3-5 días



    Garantía: 1 año



    Especificación clave

    ArtículoEspecificaciones / Características
    Número de salidas2 salidas PWM con etapa de salida push-pull
    Tipo de salidaControlado por corriente mediante modulación de ancho de pulso
    Voltaje nominal24 V CC (-15% / +20%)
    Corriente de salida máxima±2 A por canal
    Plataforma del sistemaSistema de E/S EtherCAT de Beckhoff
    Frecuencia de reloj PWM30 kHz por defecto
    Resolución10 bits
    Tipo de cargaCargas inductivas > 1 mH
    Corriente de cortocircuitotipo. < 4 A
    DiagnósticoEl estado de la señal se indica mediante LED, que muestran fallos típicos de carga y cableado.

    Características y ventajas principales

    • Control preciso de válvulas proporcionales: La característica más destacada del módulo es su salida PWM controlada por corriente, que está especialmente diseñado para la regulación precisa de válvulas proporcionales y electroválvulas proporcionales. Garantiza un control preciso de la corriente, independientemente de las variaciones de carga.

    • Capacidades de protección y diagnóstico: Las etapas de salida son protegido contra sobrecargas y cortocircuitos Los LED integrados simplifican el diagnóstico local al mostrar fallas típicas de carga y cableado. El terminal también cuenta con protección contra inversión de polaridad para un funcionamiento seguro. .

    • Diseño industrial robustoEl módulo cuenta con aislamiento eléctrico de 500 V (potencial de bus eléctrico/campo), una carcasa compacta de 12 mm y un grado de protección IP20. Funciona de forma fiable dentro de un rango de temperatura de 0…+55 °C y cuenta con amplias homologaciones internacionales, incluidas CE, UL, ATEX, IECEx y cFMus para ubicaciones peligrosas. .

    Aplicaciones típicas

    El EL2535-0002 se utiliza ampliamente en aplicaciones de control hidráulico y neumático que requieren una actuación precisa de la válvula proporcional, tales como:

    • Sistemas hidráulicos: Control de válvulas proporcionales para el control de presión, caudal y dirección.

    • Sistemas neumáticos: Válvulas solenoides proporcionales de accionamiento para un control preciso de la posición o la velocidad.

    • Maquinaria industrial: Integración en sistemas de embalaje, textiles y máquinas herramienta que requieren un control de válvulas de tipo analógico.

    Detalles del indicador LED y del diagnóstico



    Indicador LEDColorDescripción del estado
    LED de señal (por canal)Verde/RojoIndica el estado de la señal; simplifica el diagnóstico local al mostrar fallas típicas de carga y cableado.

    Características de protección:

    • Protección contra sobrecarga: Las etapas de salida están protegidas contra sobrecargas.

    • Protección contra cortocircuitos: Las etapas de salida están protegidas contra cortocircuitos.

    • Protección contra inversión de polaridad: Sí

    Productos recomendados – Componentes del sistema

    Los siguientes productos se utilizan habitualmente junto con el EL2535-0002 en un sistema de E/S EtherCAT de Beckhoff:





    ProductoModeloDescripción
    Acoplador EtherCAT (100BASE-TX)EK1100Conecta terminales EtherCAT a una red EtherCAT 100BASE-TX; 2 interfaces de bus RJ45.
    Terminal de alimentación eléctricaEL9410Proporciona corriente adicional al bus eléctrico cuando sea necesario.
    Terminal de autobusesEL9011El autobús eléctrico finaliza su recorrido al final de la estación.
    Cable Ethernet/EtherCAT (fijo)ZB9010Cable Ethernet/EtherCAT industrial, CAT5e, 4 hilos
    Cable Ethernet/EtherCAT (cadena por arrastre)ZB9020Cable Ethernet/EtherCAT industrial, CAT5e, apto para flexión continua.
    Conector RJ45ZS1090-0003Conector RJ45 de 4 pines, IP20, para montaje en campo.
