Parámetros y características clave
Características y ventajas principales
Derivación de hardware sin interrupciones: La característica más destacada de la placa es su nivel de hardware. lógica de derivación 2oo3 con un tiempo de conmutación de < 3,2 nsEsto permite que el sistema de excitación permanezca en regulación de bucle cerrado incluso cuando el bus principal InSync está fuera de servicio por mantenimiento o actualizaciones. Esto respalda las estrategias de actualización "sin tiempo de inactividad" para unidades generadoras críticas en centrales eléctricas, instalaciones de GNL y sistemas de propulsión marina. .
Compatibilidad con múltiples señales y acondicionamiento de señal: La placa procesa diversas señales analógicas, incluyendo Entradas/salidas de 4–20 mA, señales de posición LVDT/LVDR, entradas de termopar y salidas de servoválvulas.Realiza un escalado y acondicionamiento de la señal optimizado para entornos de control de turbinas, lo que reduce la necesidad de transmisores externos adicionales. .
Comunicación independiente del protocolo: Admite múltiples protocolos de bus—Interfaces serie RS-485, CAN, Profibus DP y propietarias.—permite una integración flexible con las arquitecturas de control existentes sin necesidad de reconfigurar la red. .
Jumpers de hardware configurablesLa placa cuenta con puentes de hardware (J1/J2 para la selección del circuito de salida de mA, J5/J6 para el rango de corriente de 20 mA/200 mA, J7 para la prueba RS-232, J8 para la activación del oscilador) que permiten la personalización para requisitos de aplicación específicos y pruebas funcionales. .
Diseño robusto y de intercambio en caliente: La junta apoya reemplazo en calienteCon un tiempo de reemplazo promedio inferior a 2 minutos. Su carcasa de aluminio y su revestimiento protector proporcionan resistencia a la niebla salina y a las vibraciones (5 g), lo que la hace adecuada para entornos industriales exigentes, incluidas las aplicaciones marinas y en alta mar. .
Aplicaciones típicas
El IS200ISBBG2AAB se utiliza en sistemas de control críticos donde la excitación ininterrumpida es esencial. :
Centrales eléctricas de carbón: Permite el mantenimiento de la excitación del generador mientras la unidad permanece en línea, reduciendo el tiempo de inactividad hasta en un 80 % en un estudio de caso de una planta de 600 MW. .
Modernización del control de turbinas de gas: Mejora de la precisión de la señal de flujo de combustible (4–20 mA) y reducción de las pérdidas de eficiencia de la turbina en un 3 % en una central eléctrica de gas natural. .
Colada continua en aceríaMantener un campo magnético constante durante las modificaciones del sistema de excitación de CC para evitar la rotura de la palanquilla de acero. .
Estaciones compresoras de gasoductos de GNLContinuar enviando comandos de límite de par a los variadores de frecuencia durante el mantenimiento del bus para evitar sobretensiones en el compresor. .
Sistemas de propulsión marina: Asumir automáticamente el control de la excitación si el bastidor principal falla debido a la corrosión por niebla salina durante los viajes marítimos. .
Preguntas frecuentes (FAQ)
P1: ¿Cuál es la función principal del IS200ISBBG2AAB?

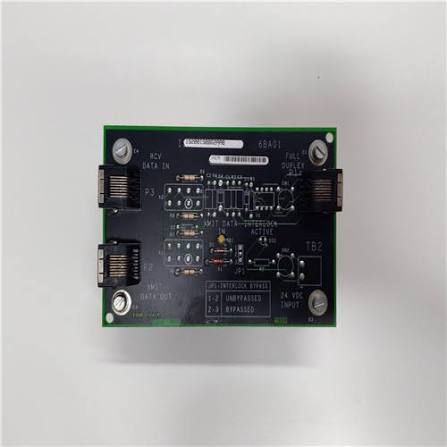

A: Se trata de una placa de circuito impreso de derivación del bus InSync para sistemas de excitación GE EX2100 y controles de turbina Mark VI. Su función es proporcionar un canal de derivación de hardware que mantiene la transmisión de datos críticos de control de excitación cuando el bus InSync principal está fuera de línea, garantizando así una regulación ininterrumpida de la excitación del generador. .
P2: ¿El IS200ISBBG2AAB todavía está en producción?
A: La junta está listada como en servicio/activo en la fase del ciclo de vida por algunas fuentes, con suministro a largo plazo y soporte técnico disponible. La disponibilidad es principalmente a través de proveedores externos y canales de excedentes. .
P3: ¿Se puede intercambiar en caliente el IS200ISBBG2AAB?
A: Sí. La placa admite el reemplazo en caliente cuando se instala en configuraciones redundantes, con un tiempo de reemplazo promedio de menos de 2 minutos. Sin embargo, siempre confirme que la ruta redundante esté intacta antes de retirarla. .
P4: ¿Cuál es el tiempo de conmutación de la función de derivación?
A: La lógica de derivación a nivel de hardware logra un tiempo de conmutación de < 3,2 nanosegundos, asegurando una transición fluida sin interrumpir la regulación de la excitación. .
P5: ¿Cuáles son las placas complementarias compatibles?
A: La junta se comunica con juntas complementarias, entre ellas: TCQC, STCA y TCTG mediante conectores dedicados (3PL, JE, JD) para integrarse en los núcleos Mark VI/O R1/R2/R3 .
P6: ¿Qué significado tienen los puentes de hardware J1–J8?
A: Los puentes configuran los rangos de corriente y permiten realizar pruebas funcionales: J1/J2 para la selección del circuito de salida de mA; J5/J6 para un rango de corriente de 20 mA/200 mA; J7 para prueba de tarjeta RS-232; J8 para la activación del oscilador .
P7: ¿Qué se debe comprobar antes de reemplazar la placa?
A: Confirmar el La alimentación del gabinete de 24 V CC está aislada. Antes de realizar un intercambio en caliente, evite daños por sobretensión del convertidor flyback en el plano posterior. Inspeccione los contactos dorados del conector de borde cada 6 meses y límpielos con alcohol isopropílico para evitar errores de comunicación relacionados con la oxidación. Revise los condensadores electrolíticos de aluminio integrados cada 12 meses y reemplace la placa si se detecta abultamiento. .
Modelos recomendados y productos relacionados
El IS200ISBBG2AAB forma parte del ecosistema de excitación GE EX2100 y control de turbinas Mark VI. A continuación se muestran los modelos y componentes relacionados:
Guía de selección: Para los sistemas EX2100 o Mark VI existentes que requieren capacidad de derivación del bus InSync, el IS200ISBBG2AAB Esta es la pieza correcta. Verifique que la revisión funcional (1A) y la revisión del diseño (B) coincidan con la configuración de su sistema. Para instalaciones nuevas o actualizaciones importantes, consulte a GE Vernova para conocer las alternativas de producción actuales.
