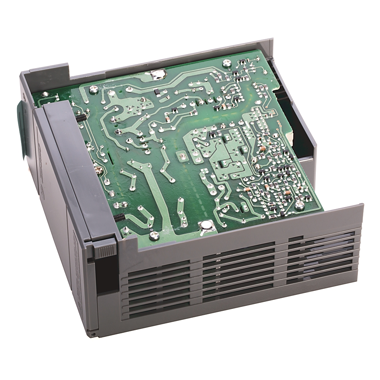

Nueva fuente de alimentación Allen Bradley 1746-P1 SLC 500 para montaje en rack.

Detalles del producto

Recomendaciones de modelos de productos relacionados

Pago y entrega

Preguntas frecuentes

P1: ¿Cuál es la función principal del 1746-P1?

Es un módulo de fuente de alimentación Este módulo se monta en el lado izquierdo de un chasis 1746 y proporciona alimentación de la placa base (5 V CC y 24 V CC) a todos los módulos de E/S SLC 500 conectados y al procesador. También proporciona alimentación de usuario de 24 V CC para sensores externos. .

P2: ¿Qué voltaje de entrada acepta el 1746-P1?

La fuente de alimentación acepta 85–132 V CA o 170–265 V CA a 47–63 Hz. A selector de voltaje/puente En el módulo, debe estar configurado correctamente para funcionar a 120 V o 240 V antes de aplicar la alimentación. Una configuración incorrecta de los puentes puede provocar una falla catastrófica. .

P3: ¿Cuáles son las capacidades de corriente de salida?

• Placa base de 5 V CC: 2 A

• Placa base de 24 V CC: 0,46 A

• Alimentación de usuario de 24 V CC: 200 mA (rango de 18–30 V CC)

P4: ¿Puedo actualizar a una fuente de alimentación de mayor capacidad?

Sí. Si su sistema SLC 500 supera la capacidad del 1746-P1, puede actualizarlo al 1746-P2 (5A a 5V CC) o 1746-P4 (10 A a 5 V CC) para corriente adicional del plano posterior. El 1746-P2 es mecánica y eléctricamente compatible con el mismo chasis. .

P5: ¿Qué debo revisar si falla la fuente de alimentación?

Los puntos de fallo más comunes incluyen:

• Fusible fundido (1746-F1 o 3A de acción rápida) – a menudo causado por un cortocircuito en el plano posterior o un módulo de E/S defectuoso.

• Configuración incorrecta del selector de voltaje – Aplicar 240 V con el puente ajustado a 115 V provoca fallos en el MOV y el condensador.

• Cortocircuito en el plano posterior – Pruebe la fuente de alimentación en un chasis vacío; si el fusible sigue fundiéndose, es probable que el panel posterior esté dañado.
