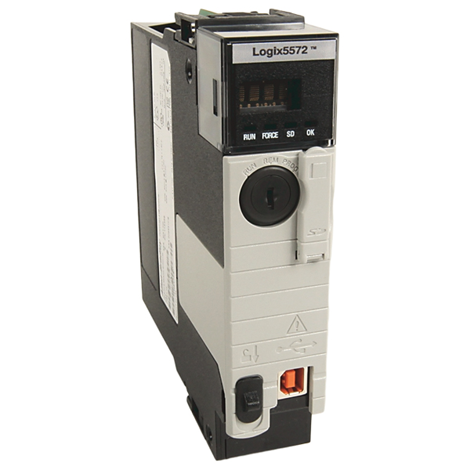

El Allen-Bradley 1756-L72 es un Controlador de automatización programable ControlLogix 5572 presentando 4 MB de memoria de usuario y 0,98 MB de memoria de E/S. Admite hasta 128.000 puntos de E/S digitales y 4.000 puntos de E/S analógicaslo que la hace ideal para aplicaciones de automatización industrial de mediana a gran escala.
Número de artículo :
1756-L72Pedido (cantidad mínima de pedido) :
1 PiecePago :
EXWOrigen del producto :
USAPuerto marítimo :
WuhanPlazo de entrega :
3~5 daysPeso :
5kg| Especificación | Descripción |
|---|---|
| Fabricante | Rockwell Automation (Allen-Bradley) |
| Modelo | 1756-L72 |
| Familia de productos | ControlLogix 5572 |
| Tipo de producto | Controlador de automatización programable (PAC) |
| Memoria de usuario | 4 MB |
| Memoria de E/S | 0,98 MB |
| Memoria no volátil | Tarjeta SD de 1 GB (1784-SD1) incluida; actualizable con 1784-SD2. |
| E/S digitales máximas | 128.000 puntos |
| E/S analógicas máximas | 4.000 puntos |
| Tareas del controlador | Máximo 32 tareas (continuas, periódicas, por evento) |
| Programas por tarea | Hasta 1000 programas por tarea (Logix Designer v24 o posterior). |
| Puertos integrados | 1 puerto USB 2.0 tipo B (solo para programación) |
| Comunicación local | USB 2.0 de velocidad completa |
| Mostrar | Pantalla LCD integrada para diagnósticos e información de funcionamiento. |
| Disipación de potencia | 2,5 W |
| Consumo de corriente del panel posterior | 800 mA a 5,1 V CC; 5 mA a 1,2 V CC |
| Temperatura de funcionamiento | De 0 °C a +60 °C |
| Temperatura de almacenamiento | -40°C a +85°C |
| Humedad relativa | Del 5% al 95% (sin condensación) |
| Ranuras del chasis | 1 |
| Peso | Aprox. 0,25 kg |
| Software de programación | Studio 5000 Logix Designer v20 o posterior |
| Estado del ciclo de vida | Activo |
| Modelo | Descripción | Aplicación típica |
|---|---|---|
| 1756-L71 | ControlLogix 5571 con 2 MB memoria del usuario | Aplicaciones más pequeñas que requieren menos memoria |
| 1756-L73 | ControlLogix 5573 con 8 MB memoria del usuario | Aplicaciones de mayor tamaño con lógica más compleja. |
| 1756-L74 | ControlLogix 5574 con 16 MB memoria del usuario | Aplicaciones de gama alta con gran volumen de datos |
| 1756-L75 | ControlLogix 5575 con 32 MB memoria del usuario | Requisitos máximos de memoria para sistemas a gran escala |
| 1756-L72S | Controlador de seguridad GuardLogix con Memoria de seguridad de 4 MB + 2 MB | Aplicaciones que requieren control de seguridad integrado |
| 1756-L72EROM | Versión de armadura con Ethernet/IP de doble puerto y 4 MB memoria | Aplicaciones en entornos extremos o en máquinas |
| 1756-ESMCAP | Módulo de almacenamiento de energía (sustituye a la batería de litio) | Retención de memoria sin mantenimiento de la batería |
P1: ¿Cuál es la capacidad de memoria de usuario del 1756-L72?
El 1756-L72 tiene 4 MB de memoria de usuario y 0,98 MB de memoria de E/S. El controlador también incluye un Tarjeta Secure Digital (SD) de 1 GB (1784-SD1) que proporciona memoria no volátil para el almacenamiento de programas y el registro de datos. .
P2: ¿El modelo 1756-L72 tiene puertos Ethernet u otros puertos de comunicación integrados?
No. Al igual que todos los controladores estándar de la serie 1756-L7x, el 1756-L72 solo tiene un Puerto de programación USB 2.0 integrado. Para la conectividad de red, debe instalar módulos de comunicación separados como el 1756-EN2T (EtherNet/IP), 1756-CN2 (ControlNet), o 1756-DNB (DeviceNet) en el mismo chasis .
P3: ¿Qué software se requiere para programar el 1756-L72?
El controlador se programa utilizando Studio 5000 Logix Designer versión 20 o posteriorLas versiones anteriores de RSLogix 5000 también pueden ser compatibles con el controlador, dependiendo de la revisión específica. El controlador requiere la revisión de firmware 20.012 o posterior. .
P4: ¿El modelo 1756-L72 requiere una batería para la copia de seguridad de la memoria?
No. El 1756-L72 utiliza un Módulo de almacenamiento de energía (ESM), específicamente el 1756-ESMCAPen lugar de una batería de litio tradicional. Esto elimina los problemas de mantenimiento y eliminación ambiental asociados con las baterías de litio. La tarjeta SD de 1 GB también proporciona almacenamiento no volátil para copias de seguridad de programas. .
P5: ¿Cuál es la diferencia entre el 1756-L72 y el 1756-L72S?
El 1756-L72 es un controlador ControlLogix estándar para aplicaciones que no requieren seguridad. 1756-L72S es un Controlador de seguridad GuardLogix que proporciona 4 MB de memoria estándar más 2 MB de memoria de seguridad, lo que permite funciones de seguridad integradas hasta SIL 3 y PLe Además del control estándar.
