Nuevo módulo de salida analógica aislada Allen Bradley 1756-OF8IH

Nuevo módulo de salida analógica aislada Allen Bradley 1756-OF8IH

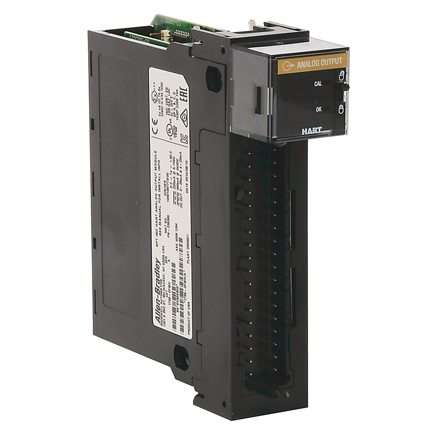

El Allen-Bradley 1756-OF8IH es un Módulo de salida analógica aislada de 8 canales para la plataforma ControlLogix, que incluye Capacidad de comunicación HART en todos los canales.Este módulo proporciona salidas de corriente precisas de 4 a 20 mA para el control de válvulas, posicionadores y otros dispositivos de campo en aplicaciones de automatización de procesos.

  • Número de artículo :

    1756-OF8IH

  • Pedido (cantidad mínima de pedido) :

    1 Piece

  • Pago :

    EXW

  • Origen del producto :

    USA/Mexico

  • Puerto marítimo :

    Wuhan

  • Plazo de entrega :

    3~5 days

  • Peso :

    5kg

  • Detalles del producto



    EspecificaciónDescripción
    FabricanteRockwell Automation (Allen-Bradley)
    Modelo1756-OF8IH
    Familia de productosE/S analógicas HART de ControlLogix
    Tipo de productoMódulo de salida analógica aislado con HART
    Canales de salida8 salidas diferenciales aisladas
    Señal de salida4–20 mA (también admite 0–20 mA)
    Resolución15 bits a través de 24 mA (732 nA por bit)
    Comunicación HART1 módem HART por canal
    Precisión calibrada0,15 % a 4–20 mA, 25 °C
    Capacidad de conducción50–750 Ω con resistencia a cortocircuitos
    Voltaje de aislamiento250 V continuos (reforzado, salidas al plano posterior; básico, salida a salida)
    Protección contra cortocircuitos en la salidaCorriente limitada electrónicamente a ≤21 mA sin daños.
    Protección contra sobretensiones±24 V CC
    Formato de datosPunto flotante IEEE de 32 bits
    Corriente del plano posterior220 mA a 5,1 V CC; 360 mA a 24 V CC
    Disipación de potencia6,5 W máximo
    Temperatura de funcionamientoDe 0 °C a +60 °C
    CertificacionesCE, CUL, KC, RCM, UL
    País natalMéxico
    Estado del ciclo de vidaActivo

    Recomendaciones de modelos de productos relacionados



    ModeloDescripciónAplicación típica
    1756-OF8IH (este modelo)Salida analógica aislada de 8 canales con HARTControl de procesos con dispositivos de campo HART
    1756-OF8HSalida analógica no aislada de 8 canales con HARTAplicaciones HART estándar
    1756-IF8IHEntrada analógica aislada de 8 canales con HARTEntrada equivalente para bucles de control HART
    1756-IF8HEntrada analógica no aislada de 8 canales con HARTAplicaciones de entrada HART estándar
    1794-OF8IHVersión FLEX I/O, salida aislada de 8 canales con HARTAplicaciones de E/S distribuidas
    5094-OF8IHVersión FLEX 5000, salida de 8 canales con HARTPlataforma moderna de E/S distribuida
    1756-TBCHBloque de terminales extraíble (tipo tornillo)Bloque de terminales necesario para el cableado
    1756-TBS6HBloque de terminales extraíble (tipo resorte)Opción de bloque de terminales alternativa

    Pago y entrega

    Preguntas frecuentes

    P1: ¿Cuál es la función principal del 1756-OF8IH?

    El 1756-OF8IH es un Módulo de salida analógica aislada de 8 canales Con capacidad de comunicación HART. Proporciona salidas de corriente precisas de 4 a 20 mA para controlar dispositivos de campo como válvulas, posicionadores y actuadores, al tiempo que permite la comunicación digital HART para la configuración y el diagnóstico de los dispositivos..

    P2: ¿Cuáles son los rangos de señal de salida que admite este módulo?

    El módulo admite 0–20 mA y 4–20 mA rangos de salidaEl rango de salida es configurable mediante las etiquetas de configuración del módulo (RangeType: 1 = 0–20 mA; 2 = 4–20 mA)..

    P3: ¿Cuál es la resolución y la precisión del 1756-OF8IH?

    El módulo ofrece Resolución de 15 bits a través de 24 mA (732 nA por bit). La precisión calibrada es 0,15 % a 4–20 mA, 25 °C.

    P4: ¿Cuál es la capacidad de carga de este módulo?

    El módulo puede controlar cargas desde 50 a 750 Ω con supervivencia a cortocircuitosLa protección contra cortocircuitos de salida limita electrónicamente la corriente a ≤21 mA sin causar daños..

    P5: ¿El modelo 1756-OF8IH admite la comunicación HART en todos los canales?

    Sí. Cada uno de los 8 canales tiene su propio módem HART dedicado, lo que permite la comunicación HART simultánea en todos los canales.Esto permite la configuración, calibración y diagnóstico de dispositivos de campo inteligentes sin necesidad de multiplexores adicionales.
