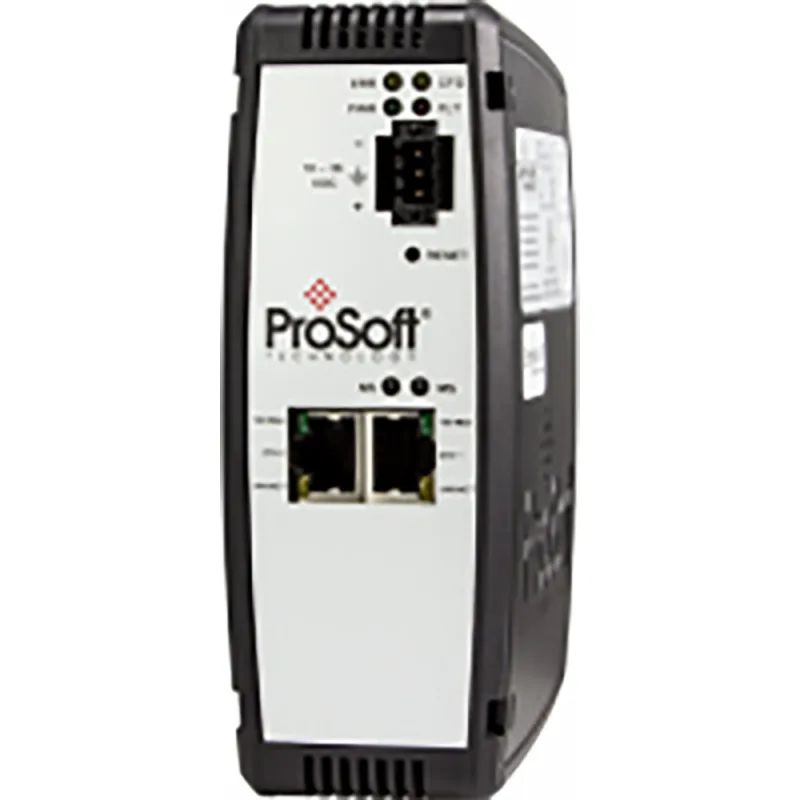

The ProSoft PLX32-EIP-PND is a stand-alone DIN-rail mounted gateway that provides bi-directional data transfers between EtherNet/IP and PROFINET networks.
Número de artículo :
PLX32-EIP-PNDPedido (cantidad mínima de pedido) :
1 PiecePago :
EXWOrigen del producto :
USAPuerto marítimo :
WuhanPlazo de entrega :
3~5 daysPeso :
3kg| Specification | Description |
|---|---|
| Manufacturer | ProSoft Technology (Moxa Group) |
| Model | PLX32-EIP-PND |
| Product Type | EtherNet/IP to PROFINET Device Gateway |
| Ethernet Ports | 2 x RJ45, 10/100 Mbps, independent subnets, Auto-MDIX |
| Supported Protocols | EtherNet/IP (Client/Server), PROFINET IO (Device Class A) |
| EtherNet/IP Connections | 8 Class 1 I/O connections; 5 Class 3 server connections |
| EtherNet/IP I/O Size | 496 bytes IN / 496 bytes OUT per connection |
| PROFINET I/O Data | 1440 bytes IN / 1440 bytes OUT |
| Max RPI Time | 5 ms per connection |
| Register Capacity | Up to 10,000 x 16-bit registers |
| Power Supply | 24 V DC nominal (10–36 V DC allowed) |
| Current Load | 300 mA @ 24 V DC nominal; 610 mA max |
| Operating Temperature | -25°C to +70°C (-13°F to +158°F) |
| Storage Temperature | -40°C to +80°C (-40°F to +176°F) |
| Humidity | 5% to 95% RH (non-condensing) |
| Shock/Vibration | 15G @ 11ms (operational); 5G @ 10–150 Hz |
| Dimensions (H x W x D) | 13.67 x 5.05 x 11.13 cm (5.38 x 1.99 x 4.38 in) |
| Mounting | DIN Rail |
| Configuration Software | ProSoft Configuration Builder (PCB); Studio 5000 EDS/AOP |
| Certifications | ODVA, PROFINET v2, CE, UL, RoHS |
| SD Card Slot | Yes (SD card optional) – for config backup/recovery |
| Model | Description | Typical Application |
|---|---|---|
| PLX32-EIP-PND (this model) | EtherNet/IP ↔ PROFINET gateway, 2 Ethernet ports | Rockwell ↔ Siemens cross-protocol integration |
| PLX32-EIP-SIE | EtherNet/IP ↔ Siemens Industrial Ethernet gateway | Communication with Siemens S7 PACs |
| PLX32-EIP-MBTCP | EtherNet/IP ↔ Modbus TCP/IP gateway | Rockwell ↔ Schneider Electric integration |
| PLX32-MBTCP-SIE | Modbus TCP/IP ↔ Siemens Industrial Ethernet gateway | Schneider ↔ Siemens S7 PAC integration |
| PLX31-EIP-MBS4 | EtherNet/IP ↔ Modbus Serial gateway, 4 serial ports | Multi-device serial integration |
Q1: What is the primary function of the PLX32-EIP-PND?
It is a protocol gateway that enables bi-directional data transfers between EtherNet/IP controllers (e.g., Allen-Bradley ControlLogix/CompactLogix) and PROFINET IO controllers (e.g., Siemens S7-1500/1200). It allows seamless communication without requiring changes to device IP addresses, using two independent Ethernet ports on separate subnets .
Q2: How many EtherNet/IP and PROFINET connections does the gateway support?
EtherNet/IP: 8 Class 1 I/O connections; 5 Class 3 server connections
PROFINET: Class A Device with 1440 bytes IN / 1440 bytes OUT
Q3: What software is required to configure the gateway?
The gateway is configured using ProSoft Configuration Builder (PCB) software. For integration with Rockwell Automation systems, an embedded EDS Add-On Profile (AOP) allows automatic recognition in Studio 5000 and RSLogix 5000, enabling setup without ladder programming .
Q4: Is the PLX32-EIP-PND certified for industrial networks?
Yes. The gateway is ODVA Approved and holds PROFINET v2 certification with PROFINET Class A compliance. It has been field-tested with multiple PROFINET controllers from multiple vendors to ensure interoperability .
Q5: What should I check if the gateway loses connection with the PROFINET controller?
Common troubleshooting steps include:
Industrial-grade Ethernet connectors – Poor quality RJ45 connectors can cause intermittent connection issues with Siemens devices; use Siemens-approved connectors
Network switch – Verify the switch is functioning properly and not causing packet loss
Device name/IP configuration – Ensure the device name and IP address in the gateway match the TIA Portal project settings
Power cycle – Unplugging and reconnecting the Ethernet cable may temporarily restore connection.
