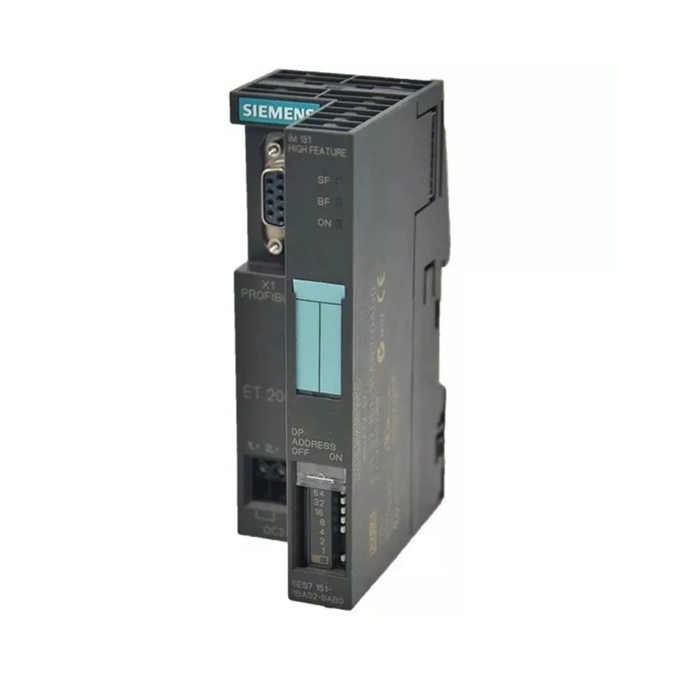

Nuevo módulo de interfaz de alta funcionalidad Siemens 6ES7151-1BA02-0AB0 SIMATIC DP IM151-1

Nuevo módulo de interfaz de alta funcionalidad Siemens 6ES7151-1BA02-0AB0 SIMATIC DP IM151-1

El Siemens 6ES7151-1BA02-0AB0 es un Módulo de interfaz SIMATIC DP IM151-1 de altas prestaciones para el Sistema de E/S distribuidas ET 200S. Sirve como estación principal que conecta con 63 módulos periféricos a un controlador central a través de PROFIBUS DP a tasas de transmisión de hasta 12 Mbit/s.

  • Número de artículo :

    6ES7151-1BA02-0AB0

  • Pedido (cantidad mínima de pedido) :

    1 Piece

  • Pago :

    EXW

  • Origen del producto :

    Germany

  • Puerto marítimo :

    Wuhan

  • Plazo de entrega :

    3~5 days

  • Peso :

    3kg

  • Detalles del producto



    EspecificaciónDescripción
    FabricanteSiemens
    Modelo6ES7151-1BA02-0AB0
    Familia de productosSIMATIC DP, ET 200S
    Tipo de productoMódulo de interfaz IM151-1 de alta gama
    Protocolo de busPROFIBUS DP
    Tasa de transmisiónDe 9,6 kbit/s a 12 Mbit/s
    Interfaz físicaRS-485, conector D-sub de 9 pines con módulo de terminación
    Espacio de direcciónEntradas de 244 bytes / Salidas de 244 bytes
    Módulos máximos63 módulos periféricos
    Modo isócronoSí (sincronización de la aplicación hasta el terminal)
    SINCRONIZAR/CONGELARCompatible
    Intercambio directo de datosCompatible
    Tensión de alimentación24 V CC (20,4 – 28,8 V)
    Corriente de entradaMáx. 200 mA desde 1L+
    Pérdida de energíaTíp. 3.3 W
    Derivación de fallo de alimentaciónMínimo 20 ms
    AislamientoPROFIBUS DP a la electrónica: Sí; Bus de placa base a la electrónica: No
    Voltaje de prueba de aislamiento500 V CC
    LEDs de diagnósticoBF (Fallo de bus, rojo), SF (Error de grupo, rojo), ON (Alimentación de 24 V, verde)
    Actualización de firmwareMediante PROFIBUS DP usando HW Config (STEP 7 V5.1 SP3 o superior)
    Dimensiones (Ancho × Alto × Profundidad)45 mm × 119,5 mm × 75 mm
    PesoAprox. 150 g
    Temperatura de funcionamientoDe 0 °C a +60 °C
    Clase de protecciónIP20
    CertificacionesCE, UL, ATEX Zona 2
    Estado del ciclo de vidaCancelado (1 de octubre de 2023) – Disponible únicamente como pieza de repuesto.

    Recomendaciones de modelos de productos relacionados



    ModeloDescripciónAplicación típica
    6ES7151-1BA02-0AB0 (este modelo)IM151-1 Alta funcionalidad, PROFIBUS DP, 12 Mbit/s, 244 bytes de E/SAplicaciones estándar ET 200S con requisitos isócronos
    6ES7151-1AA06-0AB0IM151-1 Variante estándar de menor costoAplicaciones básicas del ET 200S sin modo isócrono
    6ES7151-1CA00-0AB0IM151-1 FO (Fibra Óptica), para PROFIBUS ópticoEntornos propensos a interferencias electromagnéticas
    6ES7151-3BA23-0AB0Interfaz IM151-3 PN/DP, PROFINET + PROFIBUSMigración a redes PROFINET
    6ES7155-6AU00-0BN0Reemplazo recomendado – SIMATIC ET 200SP IM155-6 PNNuevas instalaciones; migración de ET 200S a ET 200SP
    6ES7193-4CA40-0AA0Módulo terminal para ET 200STerminación requerida para el funcionamiento del IM151-1
    6ES7131-6BH01-0BA06ES7321-1BH02-0AA06GK7342-5DA03-0XE06ES7 414-5HM06-0AB0
    6ES7131-6BF01-0BA06ES7321-1BL00-0AA06GK7343-1EX30-0XE06ES7407-0KA02-0AA0
    6ES7132-6BH01-0BA06ES7321-1CH00-0AA06GK7343-1EX21-0XE06ES7400-2JA00-0AA0
    6ES7132-6GD51-0BA06ES7322-1BH01-0AA06GK7343-1CX10-0XE06ES7960-1AA06-0XA0
    6ES7132-6BH00-0AA06ES7322-1BL00-0AA06GK7343-1GX21-0XE06ES7960-1AA04-5AA0
    6ES7132-6BD20-0BA06ES7322-1HF01-0AA06GK7343-1GX31-0XE06ES7952-1AP00-0AA0
    6ES7132-6BF01-0BA06ES7322-1HH01-0AA06ES7390-1AB60-0AA06ES7971-0BA00
    6ES7134-6GF00-0AA16ES7322-5HF00-0AB06ES7390-1AE80-0AA06GK7443-1EX30-0XE0
    6ES7134-6HB00-0CA16ES7323-1BH01-0AA06ES7390-1AF30-0AA06ES7400-1JA01-0AA0
    6ES7134-6FB00-0BA16ES7323-1BL00-0AA06ES7390-1AJ30-0AA06ES7412-5HK06-0AB0
    6ES7134-6HD01-0BA16ES7331-1KF01-0AB06ES7307-1EA01-0AA06ES7960-1AB06-0XA0
    6ES7135-6FB00-0BA16ES7331-1KF02-0AB06ES7307-1KA02-0AA06ES7414-3FM07-0AB0
    6ES7135-6HD00-0BA16ES7331-7KB02-0AB06ES7972-0BA42-0XA06ES7414-3EM07-0AB0
    6ES7136-6BA00-0CA06ES7331-7KF02-0AB06ES7972-0BB42-0XA06ES7952-1KK00-0AA0
    6ES7136-6DB00-0CA06ES7331-7NF00-0AB06ES7972-0BA12-0XA06ES7492-1AL00-0AA0
    6ES7136-6PA00-0BC06ES7331-7NF10-0AB06ES7972-0BB12-0XA06ES7421-1EL00-0AA0
    6ES7155-6BA01-0CN06ES7331-7PF01-0AB06ES7972-0BA52-0XA06ES7952-1KL00-0AA0
    6ES7155-6AU01-0BN06ES7331-7PF11-0AB06ES7972-0BB52-0XA06ES7431-7KF00-6AA0

    Pago y entrega

    Preguntas frecuentes

    P1: ¿Cuál es la función principal del 6ES7151-1BA02-0AB0?

    Es un módulo de interfaz (estación principal) para el sistema de E/S distribuidas ET 200S. Se conecta hasta 63 módulos periféricos a un controlador central a través de PROFIBUS DPGestionar toda la comunicación de datos entre los módulos de E/S y el PLC maestro. .

    P2: ¿Este módulo sigue en producción?

    No. El 6ES7151-1BA02-0AB0 fue Cancelado el 1 de octubre de 2023.y ahora está designada como una solo pieza de repuestoSiemens recomienda la migración a la SIMATIC ET 200SP sistema para nuevos proyectos .

    P3: ¿Qué es el modo isócrono y por qué es importante?

    Modo isócrono Sincroniza el ciclo de E/S con el ciclo del bus PROFIBUS DP y el programa de aplicación, asegurando tiempos de respuesta deterministas con mínima fluctuación. Esto es fundamental para aplicaciones de control de movimiento donde la sincronización precisa es esencial para los movimientos coordinados de los ejes. .

    P4: ¿Qué indican los LED de diagnóstico?

    El módulo cuenta con tres LED:

    • BF (Fallo del bus, rojo): Error de comunicación PROFIBUS DP

    • SF (Error de grupo, rojo): Error de módulo o canal

    • ENCENDIDO (verde)La tensión de alimentación de 24 V está presente y dentro de la tolerancia.

    P5: ¿Cuáles son las causas comunes de los errores "BF" (Bus Fault)?

    Las causas comunes incluyen:

    • Módulo de terminación faltante – asegúrese de que el módulo de terminación esté correctamente instalado en la última estación.

    • Velocidad de transmisión incorrecta – Verifique que el maestro DP y el IM151-1 estén configurados para la misma velocidad de transmisión.

    • Problemas con el cable/conector – Comprobar la integridad del cable PROFIBUS y la correcta colocación del conector D-sub.

    • Abordar los conflictos – verificar que la dirección del esclavo DP sea única en la red
