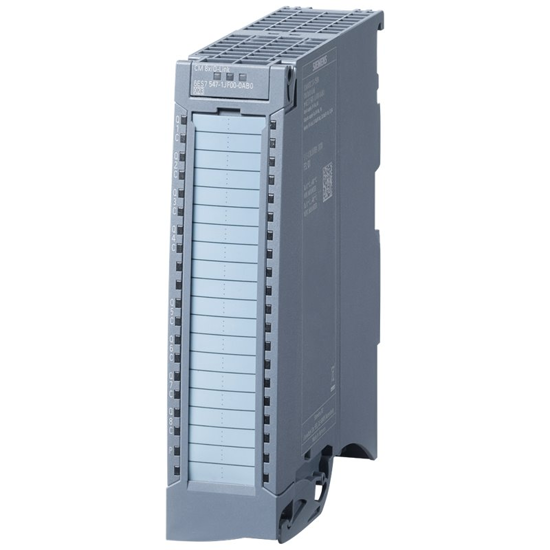

El Siemens 6ES7547-1JF00-0AB0 es un Módulo de comunicación CM 8xIO-Link para el SIMATIC S7-1500 y ET 200MP sistemas, que sirven como un Maestro IO-Link para conectar dispositivos de campo IO-Link inteligentes. Proporciona 8 puertos IO-Link conforme a Protocolo IO-Link V1.0 y V1.1, compatible con el control simultáneo de los 8 puertos con un tiempo de ciclo mínimo de 2 ms.
Número de artículo :
6ES7547-1JF00-0AB0Pedido (cantidad mínima de pedido) :
1 PiecePago :
EXWOrigen del producto :
GermanyPuerto marítimo :
WuhanPlazo de entrega :
3~5 daysPeso :
3kg| Especificación | Descripción |
|---|---|
| Fabricante | Siemens |
| Modelo | 6ES7547-1JF00-0AB0 |
| Familia de productos | SIMATIC S7-1500 / ET 200MP |
| Tipo de producto | Módulo de comunicación maestro IO-Link (CM 8xIO-Link) |
| Puertos IO-Link | 8 (controlables simultáneamente) |
| Protocolo IO-Link | Versión 1.0 y versión 1.1 |
| Tiempo mínimo de ciclo | 2 ms |
| Procesar datos (entrada/puerto) | Máximo 33 bytes |
| Procesar datos (Entrada/Módulo) | Máximo 240 bytes |
| Datos de procesamiento (Salida/Módulo) | Máximo 240 bytes |
| Tensión de alimentación | 24 V CC (20,4–28,8 V) |
| Consumo actual | Máx. 50 mA (sin carga) |
| Corriente de alimentación del codificador | 1 A de corriente nominal por canal; 4 A en total por módulo. |
| Protección contra cortocircuitos | Sí, por canal, electrónico |
| Aislamiento | 707 V CC (prueba de tipo) |
| Diagnóstico | Monitorización de la tensión de alimentación, rotura de cable, cortocircuito, error de grupo |
| Ingeniería | STEP 7 TIA Portal V15.1 con HSP 274; configurable mediante archivo GSD |
| Dimensiones (Ancho x Alto x Profundidad) | 35 mm x 147 mm x 129 mm |
| Temperatura de funcionamiento | -30°C a +60°C (horizontal); hasta +40°C (vertical) |
| Peso | Aprox. 0,35 kg |
| Estado del ciclo de vida | Activo |
NotaEl conector frontal (terminales de tornillo o de inserción) debe pedirse por separado. .
| Modelo | Descripción | Aplicación típica |
|---|---|---|
| 6ES7547-1JF00-0AB0 (este modelo) | CM 8xIO-Link, IO-Link Master V1.1, 8 puertos | Integración de dispositivos IO-Link estándar |
| 6ES7540-1AB00-0AA0 | CM PtP RS422/485 BA (Básico) | Comunicación serial básica |
| 6ES7541-1AB00-0AB0 | CM PtP RS422/485 HF (alta funcionalidad) | Comunicación serie avanzada con Modbus RTU |
| 6ES7540-1AD00-0AA0 | CM PtP RS232 BA (Básico) | Comunicación serial RS232 básica |
| 6ES7541-1AD00-0AB0 | CM PtP RS232 HF (alta funcionalidad) | Comunicación serie RS232 avanzada |
| 6ES7542-1AX00-0XE0 | Módulo de comunicación PROFINET CM 1542-1 | Integración de red PROFINET |
| 6GK7542-5DX00-0XE0 | Módulo de comunicación PROFIBUS CM 1542-5 | Integración de red PROFIBUS |
P1: ¿Cuál es la función principal del 6ES7547-1JF00-0AB0?
Es un Módulo de comunicación IO-Link Master para los sistemas SIMATIC S7-1500 y ET 200MP. Permite que el controlador se comunique con hasta 8 dispositivos IO-Link Al mismo tiempo, actúa como maestro en una red IO-Link. Esto permite una integración perfecta de sensores y actuadores inteligentes en el sistema de automatización. .
P2: ¿Qué versiones del protocolo IO-Link admite este módulo?
El módulo admite ambos Protocolo IO-Link V1.0 y V1.1Esto garantiza la compatibilidad con una amplia gama de dispositivos IO-Link, incluidos los dispositivos más nuevos que requieren funciones V1.1. .
P3: ¿Cuál es la longitud máxima del cable para los dispositivos IO-Link conectados a este módulo?
La longitud máxima del cable para sin protección Los cables IO-Link son 20 metrosEsto es estándar para la tecnología IO-Link y suficiente para la mayoría de las conexiones de dispositivos de campo. .
P4: ¿Este módulo requiere un conector frontal independiente?
Sí. El conector frontal (terminales de tornillo o tipo Push-In) debe ser pedido por separadoNo está incluido en el módulo. .
P5: ¿Qué software se requiere para configurar este módulo?
El módulo se configura mediante PASO 7 TIA Portal V15.1 con HSP 274 (Paquete de soporte de hardware). Alternativamente, se puede configurar mediante un Archivo GSD para sistemas que no son de Siemens.
