Características principales
Especificaciones técnicas
General
Potencia nominal
Control del motor
Comunicación y conectividad
Configuración de E/S
Seguridad
Aspectos físicos y ambientales
Compatibilidad electromagnética y cumplimiento normativo
Aplicaciones

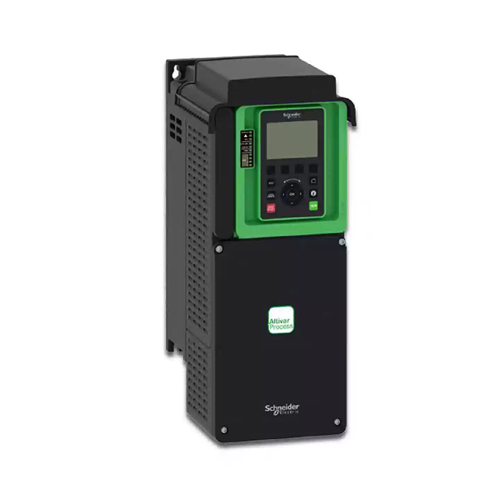

El ATV930D30M3 está diseñado para aplicaciones de procesos industriales en múltiples segmentos de mercado.:
Petróleo y gasControl de bombas, accionamientos de compresores y aplicaciones de líneas de proceso.
Minería, minerales y metalesTrituradoras, cintas transportadoras y equipos para la manipulación de materiales pesados.
Alimentos y bebidasMezcladoras, transportadores y equipos de procesamiento.
Agua y aguas residualesEstaciones de bombeo, sopladores de aireación y control del proceso de tratamiento.
Industrias de procesos generalesAplicaciones de ventiladores y bombas que requieren una regulación precisa de la velocidad y el par.
Beneficios clave
Notas importantes
Configuración del gabineteEl producto se suministra con protección IP21/UL Tipo 1 para montaje en pared. Para montaje en panel, los componentes de alimentación son accesibles desde la parte inferior, lo que le confiere protección IP00. Para ciertas configuraciones de montaje, se requiere un kit de conformidad IP21/UL Tipo 1 (VW3A9704) por separado..
Filtro EMCEste modelo no incluye un filtro EMC integrado de serie. Se puede adquirir una placa EMC opcional para cumplir con los requisitos de compatibilidad electromagnética (EMC)..
Resistencia de frenadoEl variador incluye un chopper de frenado integrado, pero la resistencia de frenado en sí no está incluida y debe especificarse por separado si se requiere frenado dinámico.
Reducción de potenciaPara un funcionamiento continuo por encima de la frecuencia de conmutación nominal de 2,5 kHz, es necesario reducir la corriente de salida del variador. Consulte las curvas de reducción de corriente..
Función de seguridadLa función STO está diseñada para paradas de emergencia y no reemplaza un circuito de seguridad completo. Se requiere un diseño y validación adecuados del sistema de seguridad.
Actualizaciones de firmwareLa última versión del firmware está disponible en Schneider Electric para ofrecer funciones mejoradas y un mayor rendimiento..
Preguntas frecuentes
P1: ¿Cuál es la potencia nominal del ATV930D30M3?
A: La unidad está clasificada en 30 kW (40 CV) para servicio normal aplicaciones (hasta un 120% de sobrecarga) y 22 kW (30 HP) para uso intensivo aplicaciones (hasta un 150% de sobrecarga).
P2: ¿Cuál es la diferencia entre las clasificaciones de servicio normal y servicio pesado?
A: Servicio normal (ND) Se utiliza en aplicaciones que requieren una ligera sobrecarga (hasta un 120%), normalmente ventiladores y bombas. Servicio pesado (HD) Está diseñado para aplicaciones que requieren una sobrecarga significativa (hasta un 150%), típicamente cargas de par constante como cintas transportadoras y extrusoras..
P3: ¿Qué protocolos de comunicación son compatibles?
A: La unidad cuenta con Modbus TCP, Modbus Serial y EtherNet/IP como protocolos integrados estándar. Protocolos adicionales que incluyen Profibus DP V1, PROFINET, DeviceNet, EtherCAT, CANopen y Ethernet Powerlink están disponibles a través de módulos de opción en la ranura A..
P4: ¿Este sistema de accionamiento incluye un chopper de frenado?
A: Sí, el ATV930D30M3 incluye un chopper de frenado integrado (unidad de frenado) para la desaceleración controlada de cargas de alta inercia.
P5: ¿Cuál es el grado de protección de la carcasa?
A: La unidad está clasificada IP21 que cumplen con las normas IEC 61800-5-1 e IEC 60529, y UL Tipo 1 Conforme a UL 508C.
P6: ¿La unidad es compatible con funciones de seguridad?
A: Sí, la unidad incluye Desconexión segura del par (STO) certificada según SIL 3, que interrumpe de forma segura la alimentación del motor sin necesidad de interruptor de contactor..
P7: ¿Cuál es el rango de frecuencia de conmutación?
A: La frecuencia de conmutación nominal es 2,5 kHz, con un rango ajustable de De 1 a 8 kHzEl funcionamiento por encima de 2,5 kHz requiere una reducción de la corriente..
P8: ¿Qué tipos de motores puede controlar este variador?
A: El accionamiento controla ambos motores asíncronos (par variable, par optimizado, perfiles de par constante) y motores síncronos (imán permanente y reluctancia síncrona).
P9: ¿Cuál es el rango de temperatura de funcionamiento?
A: La unidad funciona desde De -15 °C a 50 °C sin reducción de potencia., con opciones de funcionamiento hasta 60°Cy puede funcionar durante 2 horas a 70 °C bajo condiciones específicas.
P10: ¿Cuáles son las dimensiones físicas de la unidad?
A: La unidad mide aproximadamente 290 mm (ancho) × 922 mm (alto) × 325,5 mm (profundidad) y pesa aproximadamente 57,6 kg.
