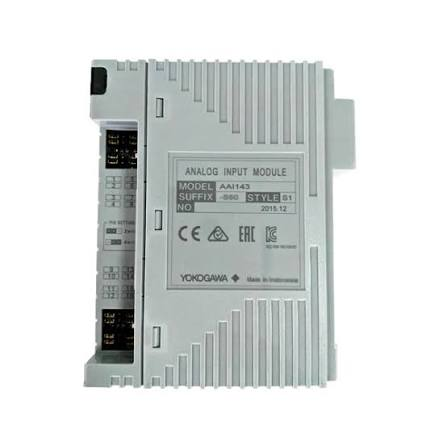

Módulo de entrada analógica Yokogawa AAI143-H50 S1

Parámetros y características clave

Características y ventajas principales

• Aislamiento completo de canal a canal: La característica más destacada del módulo es su Aislamiento galvánico completo entre los 16 canales de entrada y el plano posterior del sistema.Esta arquitectura elimina la interferencia de bucle de tierra y evita la propagación de fallas entre dispositivos de campo, lo que garantiza la integridad de la señal incluso en entornos de planta eléctricamente ruidosos. .

• Transferencia de comunicación digital HART: El -H50 La designación incluye integración Compatibilidad con el protocolo HARTEsto permite la configuración remota, la lectura de diagnósticos y la adquisición de variables secundarias desde transmisores inteligentes directamente a través de la estación de mantenimiento del DCS. Esto elimina la necesidad de comunicadores portátiles o multiplexores externos. .

• Alta densidad con soporte flexible para transmisores: El diseño de 16 canales ahorra valioso espacio en el gabinete, mientras que cada canal es Configurable de forma independiente para transmisores de 2 o 4 hilos.El módulo proporciona una fuente de alimentación integrada para dispositivos de 2 hilos, lo que simplifica el cableado en campo. .

• Capacidad de intercambio en caliente para alta disponibilidad: El módulo admite Reemplazo en línea sin apagado del sistema, minimizando el tiempo de inactividad durante el mantenimiento. También se puede combinar con configuraciones de doble redundancia, garantizando la adquisición ininterrumpida de datos durante fallos de hardware. .

Aplicaciones típicas

El AAI143-H50 S1 se utiliza ampliamente en aplicaciones de control de procesos críticos en la industria pesada. :

• Petróleo y gasControl de procesos de refinería, monitoreo de oleoductos e instrumentación de plataformas marinas.

• PetroquímicoMonitorización de la temperatura, la presión y el caudal del reactor.

• Generación de energíaAdquisición de parámetros de caldera y turbina

• Procesamiento químicoIntegración de transmisores de pH, conductividad y nivel

Preguntas frecuentes (FAQ)

P1: ¿Cuál es la función principal del AAI143-H50 S1?
A: Se trata de un módulo de entrada analógica aislada de 16 canales para el sistema de control distribuido CENTUM VP/CS 3000. Su función es adquirir señales de 4-20 mA de transmisores de campo, convertirlas a datos digitales y admitir la comunicación HART para la gestión de dispositivos inteligentes. .

P2: ¿Qué indica la designación "-H50"?
A: El -H50 El sufijo significa que el módulo incluye Capacidad de comunicación digital HART. El -H00 Esta variante carece de soporte para HART. .

P3: ¿Qué significa la designación "S1"?
A: El S1 indica un conjunto empaquetado de fábrica donde el módulo y Adaptador de interfaz de cable ATK4A-00 KS Vienen preensamblados y probados para la conectividad de placas de terminales AEA4D de alta densidad. .

P4: ¿Se pueden conectar transmisores de 2 y 4 hilos?
A: Sí. Cada canal puede ser configurado de forma independiente Para transmisores de 2 o 4 hilos mediante la configuración de pines. El módulo proporciona una fuente de alimentación integrada para dispositivos de 2 hilos. .

P5: ¿Cuál es la precisión y la resolución?
A: La precisión es ±16 µA (aproximadamente ±0,1% de la escala completa) con Resolución A/D de 16 bits .

P6: ¿El módulo admite redundancia?
A: Sí. Se puede emparejar en un configuración de doble redundancia, garantizando la adquisición ininterrumpida de datos durante fallos de hardware. .

P7: ¿Es el módulo adecuado para aplicaciones intrínsecamente seguras?
A: No directamente. El módulo en sí no es intrínsecamente seguro. Para instalaciones en áreas peligrosas, Se requieren barreras de aislamiento externasNo se permiten barreras Zener. .

P8: ¿Cuáles son las dimensiones físicas y el peso?
A: El módulo mide 107,5 × 32,8 × 130 mm y pesa 0,3 kg .

Modelos recomendados y productos relacionados

El AAI143-H50 S1 forma parte de la familia de módulos de entrada analógica FIO de Yokogawa. A continuación se muestran modelos y componentes relacionados:

Cómo elegir el modelo adecuado

• Para la integración de dispositivos inteligentes HART: El AAI143-H50 S1 es la opción correcta, ya que proporciona paso directo de HART para configuración y diagnóstico remotos. .

• Para entrada analógica estándar sin HART: El AAI143-H00 S1 Ofrece la misma funcionalidad básica a un menor coste. .

• Para requisitos de salida analógica: Considere el AAI543-H50 para salida de 16 canales de 4-20 mA con soporte HART .
