Características principales
Especificaciones técnicas
Diseño e indicadores de la placa

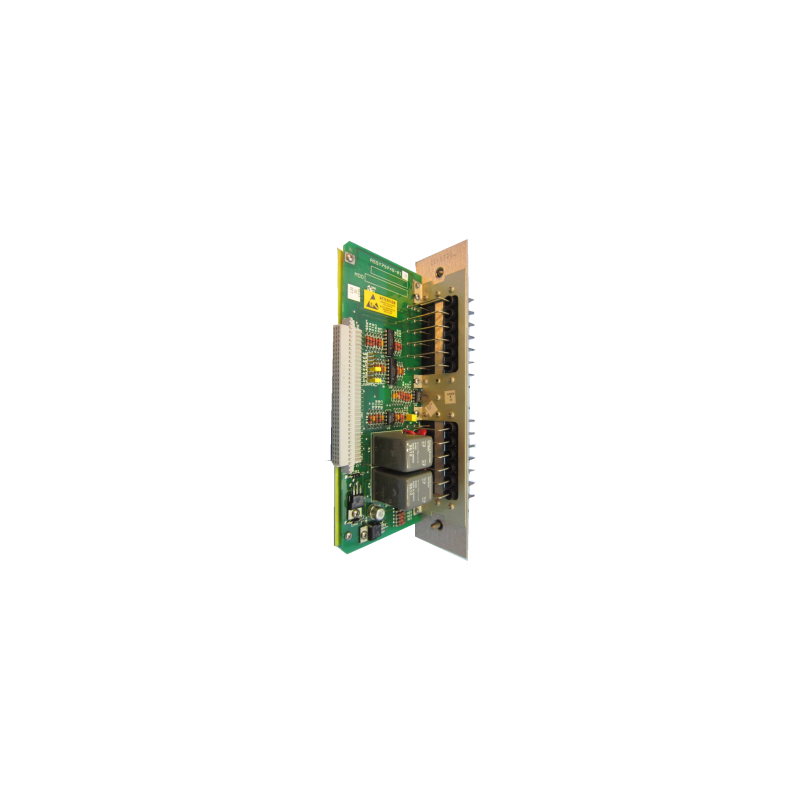

El modelo 0-52808-2 presenta una disposición de LED distintiva en el panel frontal:
Banco superior de LED:
COMPARADOR DE VOLTAJE ARM — Monitorea el estado del comparador de voltaje de armadura
SECUENCIA DE FASES — Indica el estado de la secuencia de fases
SUMINISTRO DE CAMPO — Muestra el estado del suministro en campo
Banco inferior de LED:
El botón rojo de reinicio está situado en el centro, entre los dos grupos de LED, lo que permite un fácil acceso para restablecer las fallas..
Aplicaciones
La placa OLVC 0-52808-2 es adecuada para:
Sistemas de accionamiento de frecuencia variable (VFD) Reliance MaxPak
Protección del accionamiento del motor y monitorización de voltaje
Detección y aislamiento de fallas por sobrecarga
Secuenciación de fases y monitorización de líneas de tensión
Diagnóstico y mantenimiento de fallas en el control de motores industriales
Reparación de sistemas de transmisión y soporte para equipos heredados
Compatibilidad
Compatible con:
Sistemas de propulsión MaxPak de Reliance Electric
Bastidores de accionamiento de Reliance Electric que requieren la funcionalidad del módulo OLVC.
Sistemas que utilizan versiones de este módulo de la marca Baldor-Reliance o ABB.
Entornos de automatización industrial con infraestructura de accionamiento MaxPak
Sustituye / Reemplazo directo para:
Unidades originales o usadas de Reliance Electric 0-52808-2
Equivalentes de Baldor-Reliance 0-52808-2
Versiones 0-52808-2 con la marca ABB (placas de marca cruzada heredadas)
Tabla de referencia de series
La serie 0-52808 incluye varias variantes con configuraciones diferentes:
Notas importantes
Se trata de un componente heredado; las unidades usadas y reacondicionadas se suelen adquirir como reemplazos directos en situaciones de mantenimiento y resolución de problemas.
En las publicaciones originales de Reliance Electric, incluidos los manuales de producto, las guías de usuario y las hojas de datos, encontrará información completa sobre la instalación y el funcionamiento.
Debido a la antigüedad de este equipo, se recomienda un manejo adecuado y precauciones contra descargas electrostáticas (ESD) durante la instalación y extracción.
Preguntas frecuentes
P1: ¿Cuál es la función principal de la placa 0-52808-2?
A: La 0-52808-2 es una placa de control de sobrecarga de voltaje (OLVC) diseñada para proporcionar protección contra sobrecargas y sobretensiones en los sistemas de accionamiento MaxPak de Reliance Electric. Monitorea parámetros críticos como el voltaje de la armadura, la secuencia de fases, la alimentación de campo y las condiciones de falla, con indicadores LED que proporcionan información de diagnóstico en tiempo real..
P2: ¿El modelo 0-52808-2 es compatible con sistemas de unidades que no sean de Reliance?
A: La placa está diseñada específicamente para bastidores de accionamiento de Reliance Electric, en particular para sistemas MaxPak. Si bien puede encajar físicamente en otros bastidores que utilicen la misma configuración de conector de placa base, no se puede garantizar su correcto funcionamiento fuera de los sistemas de accionamiento de Reliance. Algunas versiones pueden llevar marcas de ABB o Baldor-Reliance debido a cambios corporativos, pero la compatibilidad funcional se mantiene con los equipos de Reliance..
P3: ¿Qué significan los cinco indicadores LED?
A: Los LED proporcionan información de diagnóstico: COMPARADOR DE VOLTAJE ARM Supervisa el estado del comparador de voltaje de la armadura; SECUENCIA DE FASES indica la corrección de la secuencia de fases; SUMINISTRO DE CAMPO muestra el estado de la alimentación del campo; FALLO POR SOBRECARGA Se ilumina cuando se detecta una condición de sobrecarga; FALLO IET Señala una falla de disparo electrónico instantáneo.
P4: ¿Puedo usar el 0-52808-2 como reemplazo de un 0-52808-1 o un 0-52808-3?
A: Aunque estas placas comparten el mismo número de serie, tienen configuraciones diferentes y están diseñadas para distintas aplicaciones. La 0-52808-2 (OLVC) tiene 5 LED y está destinada a sistemas MaxPak, mientras que las variantes -1 (OLVA) y -3 (OLVD) tienen conjuntos de características diferentes. Verifique la compatibilidad con su sistema de accionamiento específico antes de sustituirla..
P5: ¿Dónde puedo encontrar la documentación de instalación y mantenimiento?
A: Las publicaciones originales de Reliance Electric, incluidos los manuales de producto, las guías de usuario y las hojas de datos, proporcionan información detallada sobre la instalación, el funcionamiento y el mantenimiento. Estos recursos están disponibles a través de varios archivos de documentación de automatización industrial y proveedores externos..
P6: ¿Por qué mi placa podría llevar la etiqueta de ABB o Baldor-Reliance?
A: Debido a adquisiciones corporativas y cambios en la estructura de la empresa a lo largo del tiempo, los cuadros eléctricos de Reliance Electric a veces se comercializaban bajo las marcas Baldor-Reliance o ABB. El número de pieza 52808-2 seguirá siendo el mismo independientemente de la marca. Esto no afecta a la funcionalidad..
P7: ¿Qué debo comprobar si el LED de FALLO DE SOBRECARGA está encendido?
A: El LED de FALLO DE SOBRECARGA indica que se ha detectado una sobrecarga. Pulse el botón rojo de reinicio para borrar el fallo tras solucionar la causa subyacente. Si el fallo persiste, compruebe la carga del motor conectado, la configuración del variador y verifique que el sistema tenga el tamaño adecuado para la aplicación. Consulte la documentación original de Reliance para obtener instrucciones detalladas sobre la resolución de problemas..
P8: ¿El modelo 0-52808-2 sigue en producción?
A: El componente 0-52808-2 es un modelo antiguo y ya no se fabrica. Hay unidades usadas, reacondicionadas y NOS (New Old Stock) disponibles a través de proveedores de repuestos para automatización industrial para fines de mantenimiento y reparación..
