Schneider LT4760M7S TeSys LT47 Electronic Overcurrent Relay 5-60A 200-240V AC Manual Reset Spare Parts
TeSys LT47 Electronic Overload Relay, Motor Stall Protection, Mechanical Seizure Protection, Industrial Automation Spare Parts

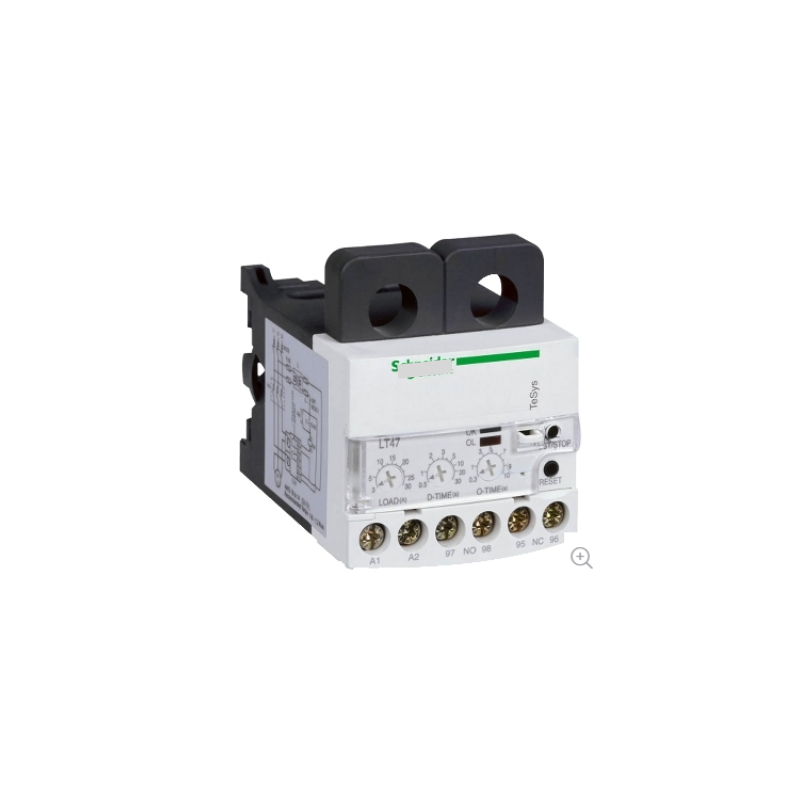

Relé electrónico de sobrecorriente Schneider Electric LT4760M7S TeSys LT47

El Schneider Electric LT4760M7S Es un relé electrónico de sobrecorriente de alto rendimiento de la reconocida serie TeSys LT47. Diseñado para brindar protección precisa a motores de CA trifásicos, este relé de rearme manual es ideal para proteger equipos contra sobrecargas, fallas de fase y atascos mecánicos. Como parte de la reconocida gama de sistemas de control de motores de Schneider Electric, ofrece una configuración sencilla y un rendimiento robusto para una amplia variedad de aplicaciones industriales.

  • Número de artículo :

    LT4760M7S

  • Pedido (cantidad mínima de pedido) :

    1

  • Pago :

    EXW

  • Origen del producto :

    Korea

  • Puerto marítimo :

    Wuhan, Hubei, China

  • Plazo de entrega :

    3-5 days

  • Peso :

    0.192kg

  • Características principales



    CaracterísticaDescripción
    Protección ajustableTres diales para una configuración precisa: corriente de CARGA, duración de sobrecorriente O-TIME, duración de arranque D-TIME.
    Protección integralProtege contra sobrecargas, fallos de fase y bloqueo del rotor/atascos mecánicos.
    Detección de pérdida de fase integradaSe activa automáticamente si una fase faltante persiste durante más tiempo que el O-TIME establecido.
    Reinicio manualBotón de reinicio sencillo para una fácil recuperación de fallos; también disponible el reinicio eléctrico.
    Diagnóstico claroDos indicadores LED (Funcionamiento/Disparo) proporcionan información inmediata sobre el estado operativo.
    Contactos auxiliares1 contacto normalmente abierto (NO) + 1 contacto normalmente cerrado (NC) para la integración de la señalización de fallas.
    Configuración seguraTapa transparente con sistema de sellado para evitar manipulaciones no autorizadas.
    Montaje en riel DINFácil instalación en paneles de control sin terminales de alimentación; utiliza transformadores de corriente externos.

    Especificaciones técnicas

    Características principales



    ParámetroEspecificación
    FabricanteSchneider Electric
    SerieTeSys LT47
    Tipo de productoRelé electrónico de sobrecorriente
    Aplicación del dispositivoProtección
    Aplicación de reléSobrecarga, sensibilidad a fallos de fase, bloqueo de rotor/atascamiento mecánico
    Rango de ajuste de la protección térmica5…60 A
    Rango de corriente de protección del motor5…50 A
    Umbral de activación5…50 A
    Tensión nominal de alimentación (us)200...240 V CA
    Frecuencia de red50...60 Hz

    Configuración y controles



    ParámetroEspecificación
    Ajuste de CARGA5 - 60 A (nivel de sobrecorriente)
    Ajuste de O-TIME0,3 - 10 s (duración aceptable de la sobrecorriente)
    Ajuste de D-TIME0,5 - 30 s (duración inicial)
    Tipo de controlBotón pulsador (reinicio), Eléctrico (reinicio)
    Tipo de reinicioManual (el reinicio automático no está disponible)

    Especificaciones eléctricas



    ParámetroEspecificación
    Tensión de aislamiento nominal (Ui)690 V CA (IEC 60947-4-1); 600 V CA (UL/CSA)
    Tensión nominal de resistencia al impulso (Uimp)6 kV
    Composición de contacto auxiliar1 NO + 1 NC
    Corriente térmica convencional de aire libre (Ith)3 A (circuito de señalización)
    Clasificación del fusible asociada3 A gG / BS
    Par de apriete1,7 Nm (M3,5)

    Físico y Mecánico



    ParámetroEspecificación
    Soporte de montajeCarril DIN
    Ancho71 mm
    Altura70,3 mm
    Profundidad77,2 mm
    Peso neto0,192 kg
    Grado de protección IPIP20 (IEC 60529 / VDE 0106)
    Conexiones - TerminalesTerminales de abrazadera de tornillo (1...2,5 mm²)

    Ambiental



    ParámetroEspecificación
    Temperatura ambiente de funcionamiento-25…60 °C (sin reducción de potencia)
    Temperatura ambiente de almacenamiento-30…80 °C
    Altitud operativa2000 m
    EstándaresIEC 60255-6, IEC 60947
    Certificaciones de productosUL, CSA
    Tratamiento protectorTH conforme a la norma IEC 60068
    Compatibilidad electromagnéticaIEC 61000-4-2, -3, -4, -5, -6; EN 55011 Clase A

    Aplicaciones

    El LT4760M7S es versátil y adecuado para proteger motores de CA trifásicos en:

    • Maquinaria de fabricación: Cintas transportadoras, motores de líneas de producción

    • Sistemas de bombeoBombas industriales, tratamiento de agua

    • Sistemas de climatizaciónCompresores, motores de ventilador

    • Centros de control de motores (MCC)Protección integral del circuito del motor

    • Manipulación de materiales: Ascensores, montacargas, equipos automatizados

    Beneficios



    BeneficioDescripción
    Mayor longevidad motoraLa protección electrónica precisa prolonga significativamente la vida útil del motor.
    Reducción del tiempo de inactividadLos indicadores LED claros y los contactos auxiliares permiten una rápida identificación de fallos.
    Protección flexible y personalizadaLos ajustes regulables de corriente y retardo de tiempo se adaptan a diversas cargas de motor.
    Integración simplificadaEl montaje en carril DIN y la compatibilidad con transformadores de corriente externos simplifican la instalación.
    Cumplimiento globalCertificaciones multiestándar (IEC, UL, CSA, CCC, EAC) y conformidad con RoHS/REACh.

    Disponibilidad y precios

    El LT4760M7S está disponible a través de varios proveedores de automatización industrial con diferentes plazos de entrega y precios:



    ProveedorDisponibilidadPrecio (aprox.)
    Distribuidores autorizados de Schneider ElectricEn stock / VaríaSolicite presupuesto.
    Electrihub (EE. UU.)En stock (más de 50 unidades)Desde $365,31 USD/unidad
    Kempston Controls (AE)Disponible para pedido pendiente (26-27 días)Desde 482,22 AED

    Los precios y la disponibilidad están sujetos a cambios. Para conocer el stock actual y los precios por volumen, póngase en contacto con su distribuidor local de Schneider Electric.

    Notas importantes

    • El LT4760M7S sí lo hace no Tienen capacidad de reinicio automático; se requiere reinicio manual después de la activación.

    • Para variantes de alimentación de 24 V CA/CC, consulte el modelo. LT4760BS

    • Para rangos de corriente más bajos, consulte los modelos. LT4730M7S (3-30A, 200-240V CA) o LT4706M7S (0,5-6A)

    • Este relé utiliza transformadores de corriente externos; los cables del motor pasan a través de transformadores de corriente separados (no incluidos).

    • Los ajustes se pueden bloquear sellando la cubierta transparente para evitar manipulaciones.

    Preguntas frecuentes

    P1: ¿Cuál es el rango de corriente ajustable del LT4760M7S?

    A: El dial de CARGA permite el ajuste desde De 5 a 60 A. Para la protección del motor, el umbral de disparo es efectivo desde 5 a 50 A.

    P2: ¿Qué tensión de alimentación requiere este relé?

    A: El LT4760M7S requiere un 200...240 V CA Alimentación auxiliar a 50/60 Hz.

    P3: ¿El LT4760M7S ofrece reinicio automático?

    A: No, este modelo es Reinicio manual únicamenteEl reinicio automático no está disponible para esta variante..

    P4: ¿Cómo protege el relé contra la pérdida de fase?

    A: El relé incluye detección integrada de pérdida de fase. Se disparará si la condición de fase faltante persiste durante más tiempo del establecido. O-TIEMPO (0,3-10 segundos).

    P5: ¿Cuáles son los tres diales de ajuste del relé?

    A: Los tres diales son: CARGA (5-60 A, nivel de sobrecorriente), O-TIEMPO (0,3-10 s, duración de sobrecorriente aceptable) y D-TIEMPO (0,5-30 s, duración del arranque del motor).

    P6: ¿El relé incluye contactos auxiliares para señalización?

    A: Sí, incluye 1 NO + 1 NC Contactos auxiliares para la conexión a circuitos de control para señalización de fallas..

    P7: ¿Qué indican los indicadores LED?

    A: El relé tiene dos LED: un LED verde (Funcionamiento) indicando funcionamiento normal y un LED rojo (Trip) indicando que se ha producido una condición de fallo.

    P8: ¿Este relé es compatible con los contactores Schneider LC1D?

    A: Sí, los relés de la serie TeSys LT47 están diseñados para montaje directo en Schneider LC1D contactores, que permiten una instalación compacta y una coordinación fiable..

    P9: ¿Cuál es el grado de protección IP del LT4760M7S?

    A: El relé tiene un IP20 Grado de protección según IEC 60529 y VDE 0106, apto para instalación en interiores de armarios de control..

    P10: ¿Dónde puedo comprar el LT4760M7S?

    A: El LT4760M7S está disponible a través de distribuidores autorizados de Schneider Electric y proveedores de automatización industrial en todo el mundo. La disponibilidad de stock y los precios varían según la región..
