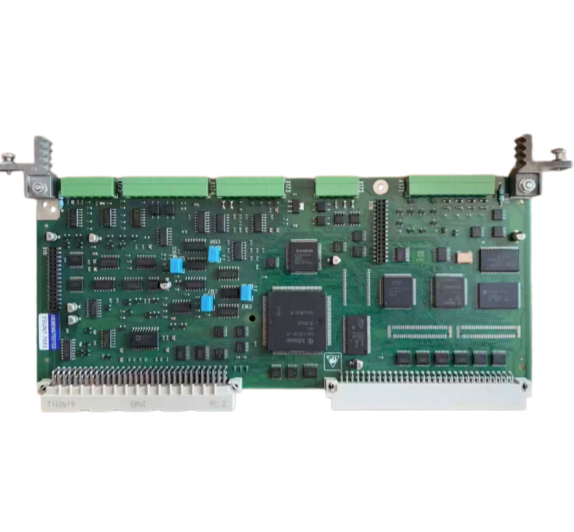

Placa de control Siemens 6RY1703-0AA00 SIMOREG DC-MASTER CUD1

Parámetros y características clave

Características y ventajas principales

• Inteligencia central de la unidad 6RA70La característica más destacada del módulo es su función como procesador de control principal para la plataforma SIMOREG DC-MASTER. Dos microprocesadores en el CUD1 ejecutan todas las funciones de control de lazo cerrado, lo que lo convierte en la única placa del variador que almacena el conjunto completo de parámetros. Esta arquitectura centralizada implica que, al reemplazar una unidad CUD1, la configuración de la unidad debe volver a introducirse a partir de una copia de seguridad documentada. .

• Designación L1 para compatibilidad con unidades heredadas: La versión L1 (C98043-A7001-L1) está diseñada específicamente para unidades 6RA70 en estados de producción A1 y A2. Esta versión de hardware solo admite las versiones de software 1.xx y 2.xx. Esta es una restricción de compatibilidad crítica: instalar una placa de la serie L diferente (como la variante L2 para el software 3.xx) o intentar cargar un software incorrecto provocará que la unidad falle durante la inicialización. .

• Pieza de repuesto fundamental para sistemas heredadosAl ser un producto oficialmente descatalogado, esta placa se clasifica como pieza de repuesto para el mantenimiento y la reparación de sistemas 6RA70 existentes, en lugar de para proyectos nuevos. Su valor reside en respaldar el funcionamiento continuo de los activos industriales instalados cuando la sustitución por equipos modernos no es factible de inmediato.

• Consideraciones sobre el almacenamiento y el mantenimiento de parámetrosEl CUD1 almacena todos los parámetros de la unidad en su EEPROM integrada. Es fundamental realizar una copia de seguridad de los parámetros mediante la herramienta DriveMonitor de Siemens para PC antes de cualquier sustitución del CUD1. Sin una copia de seguridad documentada, la unidad requiere una puesta en marcha completa (reintroducción de datos del motor, ajuste automático del regulador, reconfiguración de E/S y verificación de todos los ajustes de protección), lo que puede significar un tiempo de inactividad prolongado en un entorno de producción. .

Aplicaciones típicas

El 6RY1703-0AA00 se utiliza como componente de control principal en los sistemas de accionamiento Siemens SIMOREG 6RA70 en diversos sectores de la industria pesada. :

• Metales y minería: Laminadoras de acero, cabrestantes de minas y polipastos de grúa.

• Papel y pulpa: Máquinas para papel y cartón que requieren un control preciso de la tensión y la velocidad.

• Plásticos y extrusión: Extrusoras de plástico y líneas de compounding.

• Industria pesada en generalGrandes transportadores, bancos de prueba y cualquier aplicación que requiera una regulación precisa de la velocidad y el par del motor de CC. .

P1: ¿Cuál es la función principal del 6RY1703-0AA00?

A: Se trata de la tarjeta de control principal CUD1 (Unidad de Control Digital 1) para el variador de CC Siemens SIMOREG DC-MASTER 6RA70. Ejecuta las funciones de control de lazo cerrado del variador (corriente de armadura, velocidad, debilitamiento de campo), almacena el conjunto completo de parámetros y gestiona la comunicación con sistemas externos. .

P2: ¿Cuál es la diferencia entre 6RY1703-0AA00 y 6RY1703-0AA01?

A: El 6RY1703-0AA00 es el número de orden de mercado para el Versión L1 (C98043-A7001-L1), que admite las versiones de software 1.xx y 2.xx y es compatible con las unidades 6RA70 en los estados de producción A1 y A2. . El 6RY1703-0AA01 es el número de pedido para el versión L2 (C98043-A7001-L2), que admite la versión de software 3.xx y se utiliza en las unidades A3 de estado de producción más recientes. . Ellos son no intercambiables .

P3: ¿El modelo 6RY1703-0AA00 sigue en producción?

A: No. Este producto ha sido interrumpido Siemens lo fabrica desde el 1 de agosto de 2007 y está clasificado como una pieza de repuesto para el mantenimiento de sistemas heredados. Su disponibilidad se realiza a través del mercado de excedentes o de productos reacondicionados.

P4: ¿Puede una placa C98043-A7001-L2 reemplazar la placa L1?

A: No. La placa L2 está diseñada para unidades A3 en estado de producción y requiere la versión de software 3.xx. Instalar el hardware L2 con software compatible con L1 en una unidad A1/A2 dará como resultado una combinación incompatible; la unidad no se inicializará correctamente. .

P5: ¿Qué sucede si reemplazo la placa CUD1 sin una copia de seguridad de los parámetros?

A: La CUD1 es la única placa en el 6RA70 que almacena los parámetros de la unidad. Si lo reemplaza sin una copia de seguridad documentada a través de DriveMonitor, la unidad requerirá una puesta en marcha completa: reintroducción de datos del motor, ajuste automático del regulador, reconfiguración de E/S y verificación de todos los ajustes de protección. Esto puede resultar en un tiempo de inactividad prolongado. .

P6: ¿Qué indica el código de error F063?

A: Los códigos F063 y F064 al encender el dispositivo indican un fallo de memoria interna en la placa CUD1. Estos fallos se originan en la propia placa. Si el fallo persiste después de reiniciar el dispositivo, la placa CUD1 está defectuosa y requiere reemplazo. .
