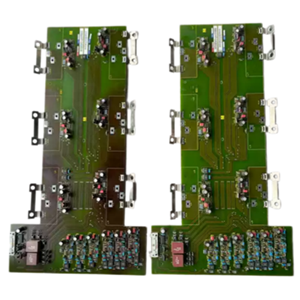

El Siemens 6SE7033-7EG84-1JF1 (también conocido como IGD4) es un módulo de control de interfaz de inversor para la serie Siemens SIMOVERT MASTERDRIVES 6SE70.Su función principal es servir como interfaz de control de puerta para los módulos IGBT de potencia en las unidades MASTERDRIVES de gran tamaño. Genera las señales de temporización de puerta precisas y ejecuta la lógica de protección necesaria para gestionar el flujo de energía hacia un motor industrial.
Número de artículo :
6SE7033-7EG84-1JF1Pedido (cantidad mínima de pedido) :
1Pago :
EXWOrigen del producto :
GermanyPuerto marítimo :
Wuhan, Hubei, ChinaPlazo de entrega :
3-5 daysPeso :
0.7kgPresupuesto
SiemensMódulo de control del inversor IGD4 6SE7033-7EG84-1JF1
| Origen | Alemania |
| Peso neto (kg) | 0,7 kg |
| Dimensiones del embalaje | * |
Sala de exposición de productos
Parámetros clave
| Artículo | Especificaciones / Características |
|---|---|
| Tipo de producto | Módulo de control de interfaz del inversor (IGD4) |
| Plataforma del sistema | Siemens SIMOVERT MASTERDRIVES 6SE70 |
| Unidad compatible | Serie 6SE7033-7EG |
| Suministro de CA | 380-460 V CA, 50/60 Hz |
| Voltaje del bus de CC | 510-620 V CC |
| Corriente nominal | 370A |
| Clase de potencia | ~250 kW nominales, refrigerado por aire |
| Temperatura de funcionamiento | De 0 °C a 45 °C (típico) |
| Peso | ~0,64 kg (1,4 lb) |
Control IGBT de alta potenciaLa función principal del módulo es controlar los IGBT en el conjunto de alimentación MASTERDRIVES. Está diseñado específicamente para aplicaciones exigentes, soportando una corriente nominal de 370 A, lo que corresponde a aproximadamente 250 kW de potencia de motor a 400 V. .
Sistema de accionamiento de puerta de cuarta generación (IGD4)Como parte de la generación IGD4, este módulo incorpora lógica avanzada de control y protección de puerta para los IGBT en el chasis 370A. Gestiona funciones clave como la temporización de puerta y la protección de IGBT, sirviendo como un enlace crítico entre la electrónica de control y la etapa de accionamiento de alta potencia. .
Aplicación industrial robustaEste módulo se implementó en una variedad de industrias pesadas, incluyendo bombas, ventiladores, compresores, laminadoras y líneas de extrusión, lo que refleja su diseño para entornos exigentes de operación continua. .
Integración perfecta del sistemaDiseñado para los módulos de potencia Siemens MASTERDRIVES, es un componente de ajuste directo para los variadores de la serie 6SE7033-7EG. .
El 6SE7033-7EG84-1JF1 fue un componente clave en sistemas de accionamiento de frecuencia variable de alta potencia para aplicaciones exigentes de automatización industrial, entre las que se incluyen:
Maquinaria pesada: Laminadores, líneas de extrusión y bancos de prueba .
Industrias de procesosGrandes bombas, ventiladores y compresores en el procesamiento químico, la fabricación de papel y acero, y el tratamiento de agua. .
Accionamientos de alto parSistemas de transporte, líneas de fabricación de automóviles y otras aplicaciones que requieren un control preciso y de alta potencia del motor. .
P1: ¿Cuál es el estado del ciclo de vida del producto 6SE7033-7EG84-1JF1?
A: Este módulo ha sido interrumpido Según Siemens, a fecha de octubre de 2011. Se trata de una pieza antigua que ya no se fabrica. Su disponibilidad se limita principalmente al mercado de excedentes o de piezas reacondicionadas.
P2: ¿Con qué sistemas de accionamiento es compatible este módulo?
A: Es compatible con el Siemens SIMOVERT MASTERDRIVES 6SE70 serie, específicamente los variadores de gran tamaño 6SE7033-7EG con una capacidad nominal de 370 A. .
P3: ¿Cuál es la diferencia entre 6SE7033-7EG84-1JF1 y 6SE7033-7EG84-1JF0?
A: Ambos son módulos IGD4 para la misma plataforma de accionamiento. 1JF1 La designación de variante identifica una revisión específica de la placa. La revisión JF1 generalmente incorpora mejoras de confiabilidad al tiempo que mantiene la intercambiabilidad funcional con revisiones anteriores como JF0. .
P4: ¿Cuáles son las especificaciones eléctricas clave?
A: Funciona con una alimentación de CA trifásica de 380-460 V y un bus de CC de 510-620 V, con una corriente nominal de 370 A, lo que corresponde a una clase de potencia de aproximadamente 250 kW. .
P5: ¿Cuál es el reemplazo recomendado para este módulo?
A: El reemplazo directo es generalmente el SINÁMICOS Pertenece a la familia de productos, pero no existe un reemplazo directo. Las actualizaciones del sistema requieren la migración a la unidad de potencia SINAMICS G130 o similar. Para obtener instrucciones específicas sobre el reemplazo, consulte la documentación técnica de Siemens.
P6: ¿El módulo aún está disponible para su compra?
A: Sí, está disponible en varios proveedores de piezas de automatización industrial como "En stock". Sin embargo, suelen tratarse de unidades nuevas de stock antiguo, reacondicionadas o usadas.
El 6SE7033-7EG84-1JF1 forma parte de la familia SIMOVERT MASTERDRIVES 6SE70. A continuación se muestran modelos relacionados clave para necesidades similares o alternativas:
| Producto/Modelo | Tipo / Estado | Breve descripción |
|---|---|---|
| 6SE7033-7EG84-1JF1 | Módulo destacado | Módulo de interfaz de inversor IGD4 para variadores MASTERDRIVES de 370 A (descatalogado) |
| 6SE7033-7EG84-1JF0 | Modelo similar | Revisión anterior de IGD4 para la misma plataforma de accionamiento de 370 A. |
| 6SE7033-2EG84-1JF1 | Modelo relacionado | Módulo IGD4 para una variante MASTERDRIVES más pequeña (menor capacidad de corriente). |
| 6SE7035-1EJ84-1JC0 | Modelo relacionado | Otra variante del módulo de control MASTERDRIVES |
| SINAMICS G130 | Reemplazo moderno | La plataforma sucesora de MASTERDRIVES requiere una migración completa del sistema en lugar de un simple reemplazo de módulos. |
Para sistemas 6SE7033-7EG existentes: El 6SE7033-7EG84-1JF1 Es la pieza exacta para reemplazar o reparar discos duros, pero debe adquirirse en el mercado secundario debido a que está descatalogada.
Para sistemas de corriente más alta o más baja: El 6SE7033-2EG84-1JF1 es adecuado para unidades más pequeñas, mientras que otros modelos como el 6SE7035-1EJ84-1JC0 Puede ser necesario para diferentes clases de potencia. Verifique siempre el número de pieza completo con las especificaciones originales del variador.
Para un sistema nuevo o una actualización importante: El SINAMICS G130 Es la opción recomendada, pero requerirá esfuerzo de ingeniería y cambios de hardware, ya que se trata de una plataforma diferente.
