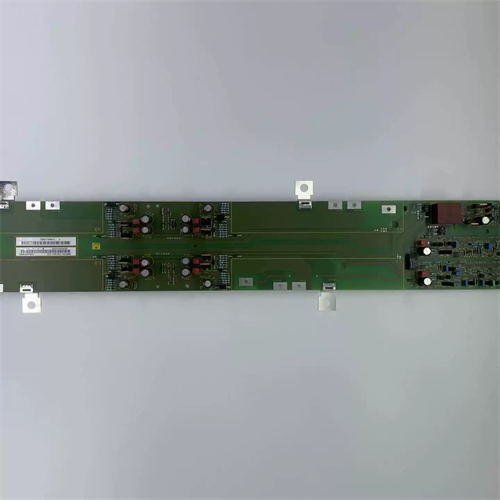

Placa de control del inversor Siemens 6SE7041-2WL84-1JC0 IGD9

Parámetros y características clave

Características y ventajas principales

• Capacidad de accionamiento de puerta de alta potenciaLa característica más destacada del módulo es su capacidad para controlar módulos de potencia IGBT en sistemas MASTERDRIVES de alta potencia que operan a 675-930 V CC con corrientes nominales de hasta 1230 A.Genera pulsos de activación precisos para garantizar una conmutación exacta y una conversión de energía eficiente para aplicaciones en las industrias metalúrgica, minera, cementera y papelera..

• Funciones integrales de protección y detecciónLa placa IGD9 proporciona funciones de protección críticas, incluyendo detección de sobrecorriente y cortocircuito, protección contra fallas y comunicación con la placa de control principal.. Supervisa los parámetros de corriente y voltaje para proteger la sección de potencia de daños durante condiciones de funcionamiento anormales.

• Ruta de actualización directa a 1JC1La variante original 1JC0 ha sido sucedida por la 6SE7041-2WL84-1JC1, que es totalmente compatible y puede reemplazarse directamente con la misma función y configuración de pines.Esto proporciona una ruta de actualización clara para el mantenimiento de las instalaciones antiguas de MASTERDRIVES.

• Diseño industrial robustoDiseñada para entornos industriales exigentes, la placa es adecuada para aplicaciones de accionamiento de alta potencia en acerías, operaciones mineras e industrias de procesos pesados.Funciona como un componente de repuesto fundamental en las unidades inversoras de la serie 6SE7041.

Aplicaciones típicas

El 6SE7041-2WL84-1JC0 se utiliza como componente crítico en los sistemas de accionamiento de frecuencia variable SIMOVERT MASTERDRIVES en aplicaciones industriales exigentes:

• Metalurgia y acero: Accionamientos de alta potencia para laminadoras y equipos de procesamiento.

• MineríaSistemas de accionamiento de transportadores y sistemas de bombeo de alta resistencia

• Industria del cementoAccionamientos de hornos y aplicaciones para molinos de gran tamaño

• Papel y pulpaSistemas de accionamiento de alta potencia para máquinas de papel.

• Bombas y ventiladores: Accionamientos de bomba y ventilador de gran tamaño con velocidad variable

Preguntas frecuentes (FAQ)

P1: ¿Cuál es la función principal del 6SE7041-2WL84-1JC0?

A: Se trata de una placa de control de inversor IGD9 para SIMOVERT MASTERDRIVES. Su función es controlar los módulos de potencia IGBT, generar pulsos de disparo, realizar la detección de corriente/tensión, proporcionar protección contra fallos y comunicarse con la placa de control principal..

P2: ¿El modelo 6SE7041-2WL84-1JC0 sigue en producción?

A: No. Este producto ha sido Siemens lo descontinuó y su producción finalizó en 2007.Está catalogado como producto descatalogado/fuera de producción. El modelo original 1JC0 ya no se fabrica y el mercado ofrece principalmente unidades usadas/reacondicionadas o el nuevo modelo de reemplazo 1JC1..

P3: ¿Cuál es la diferencia entre 6SE7041-2WL84-1JC0 y 6SE7041-2WL84-1JC1?

A: El 1JC0 es la placa IGD9 original, mientras que la 1JC1 es el reemplazo mejorado. El 1JC1 es totalmente compatible y se puede reemplazar directamente con funciones y configuración de pines idénticas. Sin embargo, hay una diferencia: la conexión IGBT superior derecha marcada con "C" no tiene conexión eléctrica en la tarjeta 1JC0 antigua, pero sí la tiene en la tarjeta 1JC1 nueva..

P4: ¿Cuáles son los modos de fallo más comunes de esta placa IGD9?

A: Los defectos comunes incluyen anomalías en el control de los IGBT, pérdida de pulsos de disparo, falsas alarmas de sobrecorriente/cortocircuito e interrupciones en la comunicación. También pueden ocurrir problemas relacionados con la fuente de alimentación, como fusibles quemados, puente rectificador defectuoso y condensadores del bus de CC dañados..

P5: ¿Qué precauciones de seguridad se deben tomar al reemplazar esta placa?

A: Antes de la sustitución:

• Apague y descargue El bus de CC (riesgo de alta tensión)

• Verifique que la versión y el número de serie coincidan con los de la placa de control principal.

• Compruebe las interfaces de fibra óptica/comunicación, los cables y los terminales de alimentación.

• Después del reemplazo, volver a descargar los parámetros y realizar la identificación del motor

P6: ¿Cuál es la importancia de la diferencia en la conexión "C" entre 1JC0 y 1JC1?

A: Según los debates en el foro técnico de Siemens, la antigua tarjeta 1JC0 no tiene conexión eléctrica para el IGBT superior derecho marcado con la letra "C", mientras que la nueva tarjeta 1JC1 sí la tiene. Los usuarios han cuestionado si se debería instalar un tornillo adicional o si debería permanecer aislado eléctricamente..

P7: ¿Cuáles son las especificaciones técnicas clave?

A: El módulo funciona a 675-930 V CC con una corriente nominal de 1230 A. Admite control vectorial, control V/f y control directo de par (DTC). El peso neto es aproximadamente 0,53 kg con dimensiones de aproximadamente 30,60 × 22,10 × 8,70 cm.

P8: ¿Se puede reparar el módulo?

A: Sí, existen servicios de reparación disponibles a través de proveedores externos. Empresas como EICHLER ofrecen servicios de reparación para el modelo 6SE7041-2WL84-1JC0. La reparación generalmente implica el diagnóstico a nivel de componentes y el reemplazo de los componentes defectuosos en la placa..

Modelos recomendados y productos relacionados

El 6SE7041-2WL84-1JC0 forma parte del sistema SIMOVERT MASTERDRIVES. A continuación se muestran los modelos y componentes relacionados:

Cómo elegir el modelo adecuado

• Para sistemas MASTERDRIVES existentes con 1JC0: El 6SE7041-2WL84-1JC1 es el reemplazo recomendado ya que es totalmente compatible y representa la versión mejorada..

• Para solucionar problemas del sistema: Utilice el 6SE7090-0XX84-1FK0 Caja de pruebas para localizar dispositivos IGBT dañados antes de reemplazar el hardware de alimentación.

• Para nuevas instalaciones: El SINÁMICOS La plataforma es el reemplazo moderno recomendado, ya que ofrece un rendimiento mejorado y soporte activo de Siemens..
