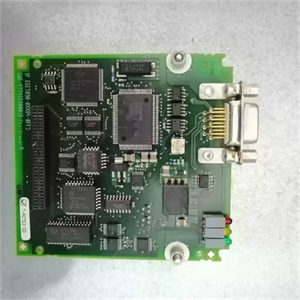

Módulo de comunicación Siemens 6SE7090-0XX84-0FF0

Parámetros y características clave

Características y ventajas principales

• Conectividad PROFIBUS DP para MASTERDRIVESLa función principal del módulo es añadir capacidad de red PROFIBUS DP a la plataforma de control de movimiento SIMOVERT MASTERDRIVES. Esto permite que el variador se comunique con un maestro PROFIBUS (como un PLC SIMATIC S7), transmitiendo comandos de control y recibiendo información de estado de forma determinista y a alta velocidad. .

• Esencial para la integración de sistemas heredadosA pesar de haber sido descontinuado hace más de dos décadas, el módulo CBP sigue siendo fundamental para el mantenimiento de las instalaciones SIMOVERT MASTERDRIVES existentes. Permite que los sistemas de accionamiento heredados permanezcan integrados con las redes de automatización de toda la planta, extendiendo su vida útil sin necesidad de reemplazar completamente el sistema. .

• Instalación estructurada y compatibilidadComo placa de opción enchufable, el módulo CBP está diseñado para una fácil integración en la caja electrónica MASTERDRIVES. Funciona junto con el soporte ADB (placa adaptadora) para la instalación física. Los usuarios deben tener en cuenta que el módulo CBP (0FF0) es distinto de su sucesor, el módulo CBP2 (0FF5), aunque cumplen funciones similares. .

Aplicaciones típicas

El componente 6SE7090-0XX84-0FF0 se utiliza como componente de comunicación en los sistemas SIMOVERT MASTERDRIVES en diversas aplicaciones industriales:

• Mantenimiento de unidades heredadasMantenimiento de las instalaciones MASTERDRIVES existentes donde se requiere conectividad PROFIBUS DP.

• Automatización industrial: Sistemas de accionamiento en industrias manufactureras y de procesos que requieren integración con redes PLC S7

• Actualizaciones del sistema: Permitir que las plataformas de accionamiento más antiguas participen en arquitecturas de automatización modernas sin necesidad de un reemplazo completo.

Preguntas frecuentes (FAQ)

P1: ¿Cuál es la función principal del 6SE7090-0XX84-0FF0?

A: Se trata de un módulo de comunicación PROFIBUS DP (CBP) para sistemas de control de movimiento SIMOVERT MASTERDRIVES. Su función es proporcionar la interfaz de comunicación entre el variador y una red PROFIBUS para el intercambio de datos con PLC o sistemas DCS. .

P2: ¿El modelo 6SE7090-0XX84-0FF0 sigue en producción?

A: No. Este módulo ha sido Siemens lo dejó de fabricar el 19 de febrero de 2000. . Solo está disponible a través de canales de excedentes, reacondicionados o de existencias antiguas nuevas de proveedores externos.

P3: ¿Cuál es la diferencia entre 6SE7090-0XX84-0FF0 y 6SE7090-0XX84-0FF5?

A: El 0FF0 es el módulo original CBP (Communication Board PROFIBUS). 0FF5 El módulo CBP2 es una versión posterior y más potente. Ambos se utilizan para la comunicación PROFIBUS con sistemas MASTERDRIVES, pero son revisiones de hardware diferentes. . El CBP2 (0FF5) está documentado como el sucesor con capacidades mejoradas.

P4: ¿Cuáles son las características físicas de este módulo?

A: El módulo pesa aproximadamente entre 0,06 y 0,10 kg y mide aproximadamente 8,50 x 10,00 x 2,00 cm. Fue fabricado en Alemania y es una placa de expansión compacta con opción de conexión. .

P5: ¿Qué archivo GSD se requiere para este módulo?

A: El archivo GSD para el CBP de MASTERDRIVES es siem8045.gsd (versión 1.2 / 1999). Este archivo es necesario para configurar el módulo como esclavo PROFIBUS en la configuración de hardware del PLC. .

P6: ¿Puedo usar este módulo con un PLC SIMATIC S7-300/400?

A: Sí. El módulo está diseñado para funcionar como esclavo PROFIBUS DP. Necesitará tener instalado el archivo GSD correspondiente en su software de programación de PLC para configurar el módulo en la red. .

P7: ¿Cuáles son los problemas comunes al poner en marcha este módulo?

A: Un problema común es un "Error DP" cuando la unidad no aparece en el catálogo PROFIBUS. Esto generalmente indica que el archivo GSD correcto no está instalado o que la configuración del módulo no coincide con la configuración de red. Asegúrese de que el archivo GSD (siem8045.gsd) esté cargado correctamente y que la dirección PROFIBUS esté configurada correctamente. .

Modelos recomendados y productos relacionados

La 6SE7090-0XX84-0FF0 forma parte de la familia de tarjetas de opciones SIMOVERT MASTERDRIVES. A continuación se muestran los modelos y componentes relacionados:

Cómo elegir el modelo adecuado

• Para sistemas MASTERDRIVES existentes que requieren PROFIBUS: El 6SE7090-0XX84-0FF0 (CBP) es el módulo original para esta aplicación. Sin embargo, si el más reciente 0FF5 (CBP2) Está disponible, ofrece capacidades mejoradas y puede ser preferible para reemplazos. .

• Para la evaluación del codificador: Considere el SBM (0FD0) o SBM2 (0FE0) módulos para aplicaciones de retroalimentación de resolutores/codificadores .

• Para un mantenimiento completo del sistemaAsegúrese de tener el archivo GSD correcto (siem8045.gsd) para la configuración de la red PROFIBUS. .
