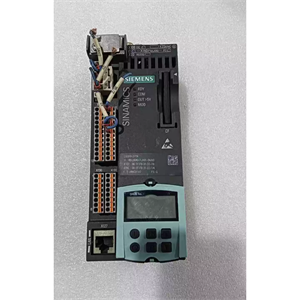

Siemens 6SL3040-1LA01-0AA0 Unidad de control SINAMICS S120 CU310-2 PN

Características principales

• Unidad de control de un solo eje – Diseñado para aplicaciones de un eje, se monta directamente en los módulos de potencia SINAMICS S120 Blocksize.

• Interfaz PROFINET – Conectividad PROFINET nativa para comunicación Ethernet industrial de alta velocidad

• Puerto DRIVE-CLiQ integrado – Conecta motores DRIVE-CLiQ o módulos de sensores montados en armario (SMC) para motores sin interfaz DRIVE-CLiQ.

• E/S integradas – 11 entradas digitales, 8 E/S digitales bidireccionales y 1 entrada analógica (seleccionable por voltaje/corriente)

• Interfaz de codificador integrado – Admite codificadores incrementales TTL/HTL o codificadores absolutos SSI sin señales incrementales.

• Compatible con el panel de operador básico (BOP20) – Se puede acoplar durante el funcionamiento para realizar diagnósticos y cambios de parámetros.

• Puesta en marcha del ARRANQUE – Configurado y diagnosticado mediante la herramienta de ingeniería Siemens STARTER

• Diseño compacto – 73 mm de ancho, reduce los requisitos de espacio del panel

Parámetros técnicos

Ventajas principales

1. Integración nativa de PROFINET

El CU310-2 PN elimina la sobrecarga de hardware y conversión de protocolo de puerta de enlace que se encuentra en instalaciones de red mixta. Con tiempos de ciclo PROFINET inferiores a 10 milisegundos, es ideal para aplicaciones de movimiento exigentes como polipastos de grúa, líneas de corte volante y sincronización de cintas transportadoras.Siemens ha certificado a más de 300 proveedores de dispositivos industriales de terceros para la compatibilidad con PROFINET, lo que garantiza que las opciones de codificadores, módulos de seguridad y pasarelas no estén limitadas a una única cadena de proveedores..

2. Arquitectura compacta de un solo eje

A diferencia de la unidad de control multieje CU320-2, la CU310-2 está diseñada para control de accionamiento uno a unoSe monta directamente sobre el módulo de alimentación sin necesidad de un módulo adaptador (CUA31), lo que reduce significativamente el espacio en el panel y la complejidad del cableado.Para ejes independientes o máquinas más pequeñas, esta arquitectura compacta ofrece una inteligencia de accionamiento completa en un tamaño mínimo..

3. Interfaz integrada de E/S y codificador

El CU310-2 PN incluye E/S integradas completas (11 DI, 8 DI/DO, 1 AI) y una interfaz de codificador versátil compatible con codificadores incrementales TTL/HTL o absolutos SSI. Esto elimina la necesidad de módulos de E/S o codificadores adicionales en muchas aplicaciones de un solo eje, lo que simplifica aún más el diseño del sistema y reduce los costos..

4. Fiabilidad comprobada en un solo eje.

La plataforma CU310-2 es una unidad de control de eficacia probada para los sistemas de movimiento SINAMICS S120 en entornos PROFINET. Su rango de temperatura industrial de 0 a +55 °C la hace viable en instalaciones integradas en máquinas sin necesidad de gestión térmica adicional.El estado del ciclo de vida activo del producto (PM300) garantiza la disponibilidad y el soporte a largo plazo..

5. Opciones de puesta en marcha flexibles

La unidad de control admite la configuración mediante la herramienta de ingeniería Siemens STARTER. El panel de operador básico BOP20 se puede acoplar durante el funcionamiento para realizar cambios de parámetros y diagnósticos rápidos sin necesidad de un PC conectado.Las actualizaciones de firmware se realizan a través de la estación de trabajo de ingeniería mediante la red PROFINET..

Aplicaciones

El CU310-2 PN se utiliza en una amplia gama de aplicaciones de accionamiento de un solo eje.:

Modelos recomendados y productos relacionados

NotaLos modelos CU310-2 PN (este artículo) y CU310-2 DP solo se diferencian en su interfaz de comunicación. Seleccione la variante que se ajuste a su infraestructura de red. El modelo CU320-2 es necesario para sistemas multieje con configuraciones de bus de CC compartido..

Qué incluye

• 1 × Unidad de control Siemens 6SL3040-1LA01-0AA0 CU310-2 PN

Nota: La tarjeta CompactFlash, el módulo de alimentación, el motor, los cables y el software STARTER se venden por separado.

¿Por qué comprar con nosotros?

• Nuevo y original – Producto original de Siemens

• En stock – Listo para enviar el mismo día o al día siguiente hábil.

• Totalmente probado – Cada unidad ha sido verificada para comprobar su funcionamiento.

• Garantía incluida – Compre con confianza

• Apoyo técnico – Asistencia disponible para la compatibilidad de unidades

Preguntas frecuentes (FAQ)

P1: ¿Qué es el Siemens 6SL3040-1LA01-0AA0?

Es el Unidad de control CU310-2 PN Para el sistema de accionamiento SINAMICS S120, con interfaz PROFINET. Es una unidad de control de un solo eje que se monta directamente en los módulos de potencia SINAMICS S120 Blocksize para proporcionar funciones de control de bucle cerrado, comunicación y posicionamiento..

P2: ¿Cuál es la diferencia entre el CU310-2 PN y el CU310-2 DP?

El CU310-2 PN (este artículo) utiliza PROFINET La comunicación. La CU310-2 DP (6SL3040-1LA00-0AA0) utiliza PROFIBUS DPPor lo demás, son unidades de control de un solo eje funcionalmente equivalentes..

P3: ¿Cuál es la diferencia entre CU310-2 y CU320-2?

El CU310-2 es un eje único Unidad de control que se monta directamente en un módulo de potencia para el control de accionamiento uno a uno. CU320-2 es un multieje Unidad de control para sistemas con múltiples variadores que comparten un enlace de CC común, que requiere módulos adaptadores (CUA31) para cada módulo de alimentación..

P4: ¿Se incluye una tarjeta CompactFlash?

No. Este artículo es suministrado sin una tarjeta CompactFlashPara el almacenamiento del firmware y los parámetros, se debe solicitar por separado una tarjeta CompactFlash (por ejemplo, 6SL3054-0EJ00-1BA0)..

P5: ¿Cuál es el rango de temperatura de funcionamiento?

La unidad de control funciona desde De 0 a +55 °C (32 a 131 °F).

P6: ¿Qué tipos de codificadores son compatibles?

La interfaz del codificador integrado admite Codificadores incrementales TTL/HTL (longitud del cable: 100 m) o Codificadores absolutos SSI Sin señales incrementales (longitud del cable: 100 m). La frecuencia máxima del codificador es de 300 kHz..

P7: ¿Cuántas entradas y salidas digitales tiene?

Tiene 11 entradas digitales y 8 entradas/salidas digitales bidireccionales (configurable como entradas o salidas). Cada salida digital admite hasta 500 mA Corriente continua y a prueba de cortocircuitos..

P8: ¿Puedo usar el BOP20 con esta unidad de control?

Sí. El Panel de control básico BOP20 (6SL3055-0AA00-4BA0) se puede acoplar al CU310-2 para la configuración de parámetros y el diagnóstico, incluso durante el funcionamiento..

P9: ¿Qué software se utiliza para la puesta en marcha?

La puesta en marcha y el diagnóstico se realizan utilizando Siemens. MOTOR DE ARRANQUE Herramienta de ingeniería. Las actualizaciones de firmware se ejecutan a través de la estación de trabajo de ingeniería mediante la red PROFINET..

P10: ¿Cuál es el estado del ciclo de vida de este producto?

El CU310-2 PN está clasificado bajo PM300: Producto activo, lo que significa que sigue recibiendo soporte completo y está disponible a través de los canales de Siemens..

P11: ¿Cuáles son las dimensiones y el peso?

Aproximadamente 73 × 191 × 75 mm y 0,79 kg.

P12: ¿Cuál es el país de origen?

Alemania.

P13: ¿El CU310-2 admite la función Safe Torque Off (STO)?

Sí. El CU310-2 PN admite la funcionalidad STO cuando se utiliza con módulos de alimentación compatibles y se configura adecuadamente. La función STO se puede activar y desactivar mediante terminales o ajustes de parámetros..
